QUADRO CA SOPRANO TRIPOLAR 50A COM DPS 30KA 275V

Solução para rede trifásica de 50A com DPS incluso

Ideal para inversores de até 15kw em redes trifasica 220V.

Ideal para inversores de até 30kw em redes trifasica 380V.

Soluções que permitem levar energia e luz de forma segura, eficiente e econômica aos lares, indústrias e construções.

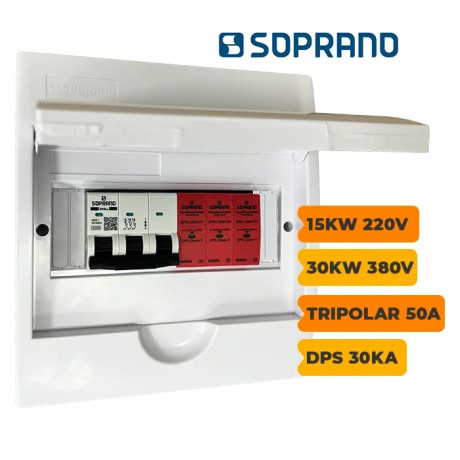

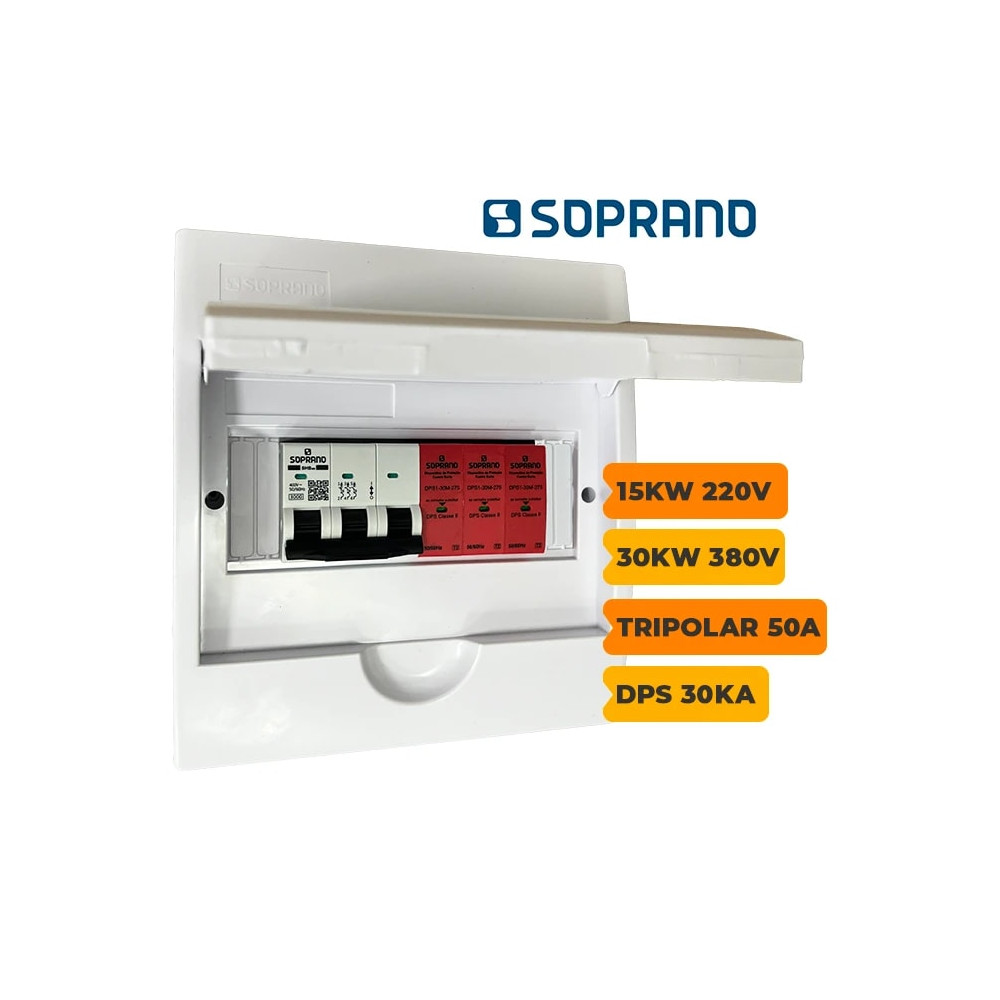

O quadro pré-montado soprano é composto por:

• 01-DISJUNTOR SOPRANO TRIPOLAR 50A
• 01-QUADRO DISTRIBUIÇÃO DE SOBREPOR 8 POLOS IP40
• 03-DPS1-30M-275 DPS SOPRANO CLASSE II 30KA 275VAC

Quadro de Distribuição de Sobrepor QDS-S 8 Polos IEC-PB - Soprano

Os quadros de distribuição Soprano possibilitam o acondicionamento de dispositivos de proteção modulares no padrão IEC/DIN, que são fixados em trilho metálico no interior de um invólucro isolante, protegendo pessoas de contatos diretos e indiretos com partes potencialmente energizadas. São produzidos em material termoplástico resistente e que não propaga chamas, proporcionando maior durabilidade e segurança aos usuários. Possuem um design moderno com linhas suaves que se adaptam ao ambiente, possibilitando harmonização com a decoração e estão disponíveis na cor branca.Foram desenvolvidos para atender padrões de qualidade que o mercado exige com maior espaço interno para a passagem de cabos.

Características Técnicas:

Material: Base, tampa e porta: ABS.

Suporte para barramentos: PVC.

Trilho DIN: Aço galvanizado.

Grau de proteção: IP40.

Polos: 8

Resistência ao impacto mecânico IK08.

Acessórios inclusos: Suportes para barramentos neutro/terra e trilho DIN metálico.

Acessórios opcionais: Barramentos neutro/terra e obturadores.

Instalação

1.Os quadros possuem pré-furações para encaixe dos eletrodutos localizadas nas faces laterais e no fundo.

2.Após definir quais serão as aberturas para ligação dos eletrodutos, realize as furações/

recortes e conecte os eletrodutos ou cabos.

3.Fixe o quadro na parede e monte os dispositivos de proteção no trilho DIN (no modelo

de embutir é possível fazer o ajuste da altura dos dispositivos) monte os barramentos

neutro/terra no suporte ou torres presentes no quadro.

4.Após a instalação elétrica, fixe a moldura da tampa no quadro de distribuição com os

parafusos que o acompanham.

5.Cole os adesivos de identificação dos disjuntores.

6.Caso não sejam usados todos os espaços que o quadro comporta, cubra os espaços restantes através de obturadores (vendidos como opcionais).

Outras Características

Dimensões do produto: 222x208x87mm AxLxP

Peso: 0,58 kg

Código interno de referência: 05129.0008.11

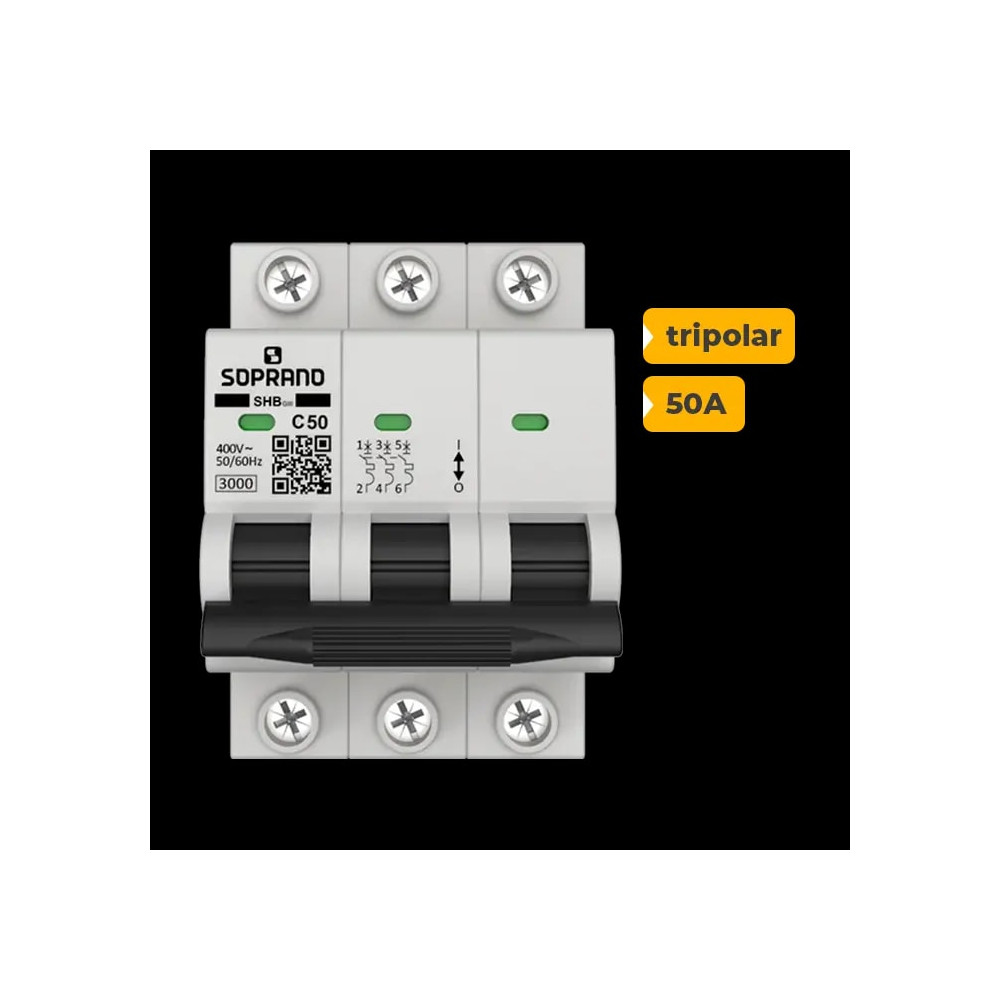

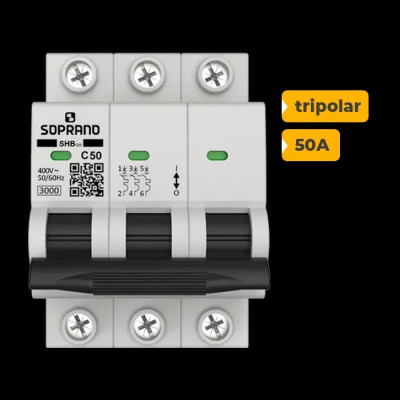

DISJUNTOR SOPRANO TRIPOLAR 50A

A linha de minidisjuntores SHB-HII proporciona proteção das instalações e dos condutores elétricos contra sobrecarga e curtos-circuitos,com capacidade de interrupção de 10kA.

Descrição do Produto

Corrente nominal - In(A) de 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63.

Número de polos: 3

Curva de disparo: C

Vida mecânica: 20.000 manobras | Elétrica: 4.000 manobras

Certificação INMETRO conforme NBR NM 60898-1 (até 63A)

Tensão nominal de isolamento (Ui): 500 Vca

Capacidade Máxima de Interrupção (Icu): 10Ka

Tensão nominal (Ue): 230/400~240/415Vca

Frequência nominal: 50/60 Hz

Norma: NBR NM IEC 60898-1 com certificação INMETRO

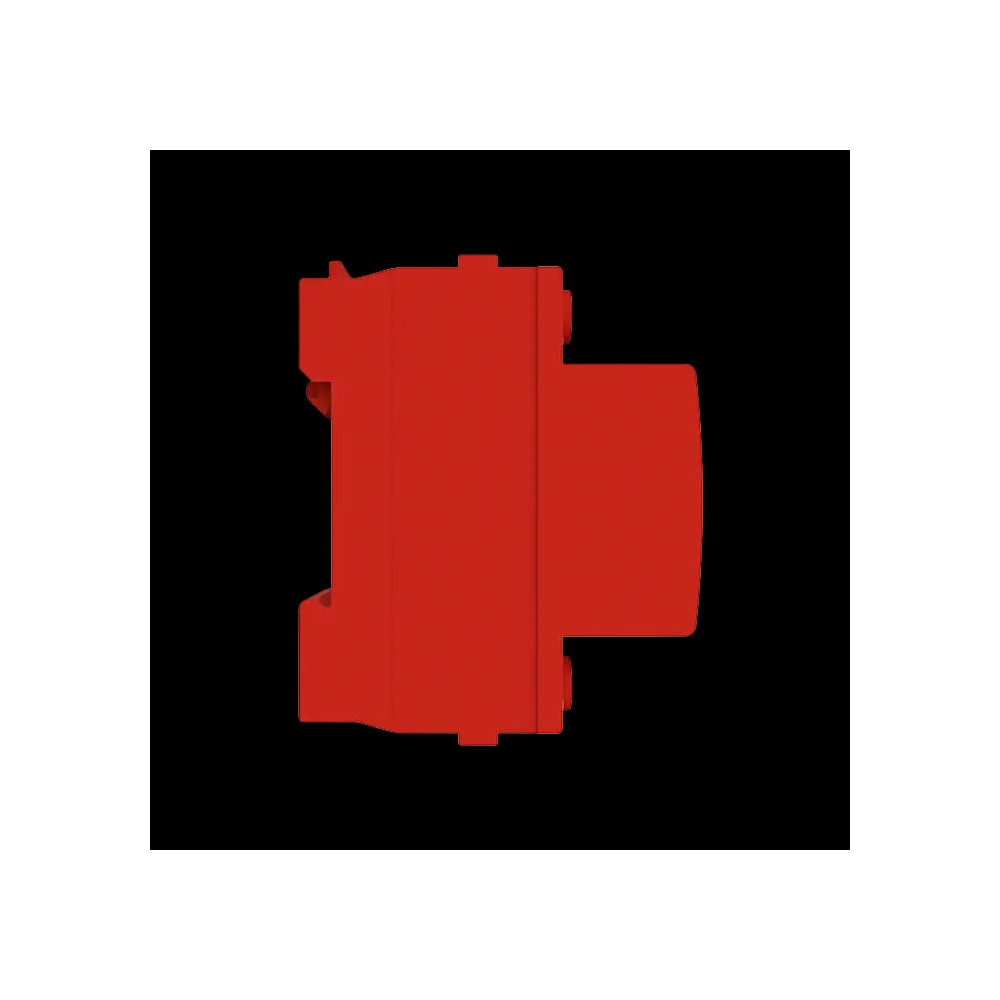

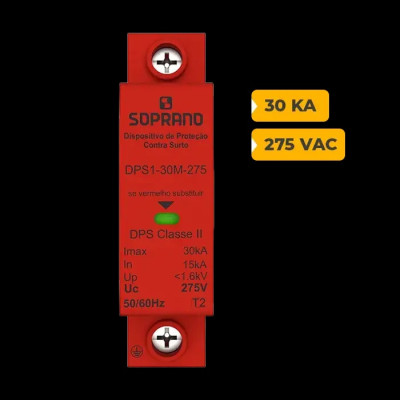

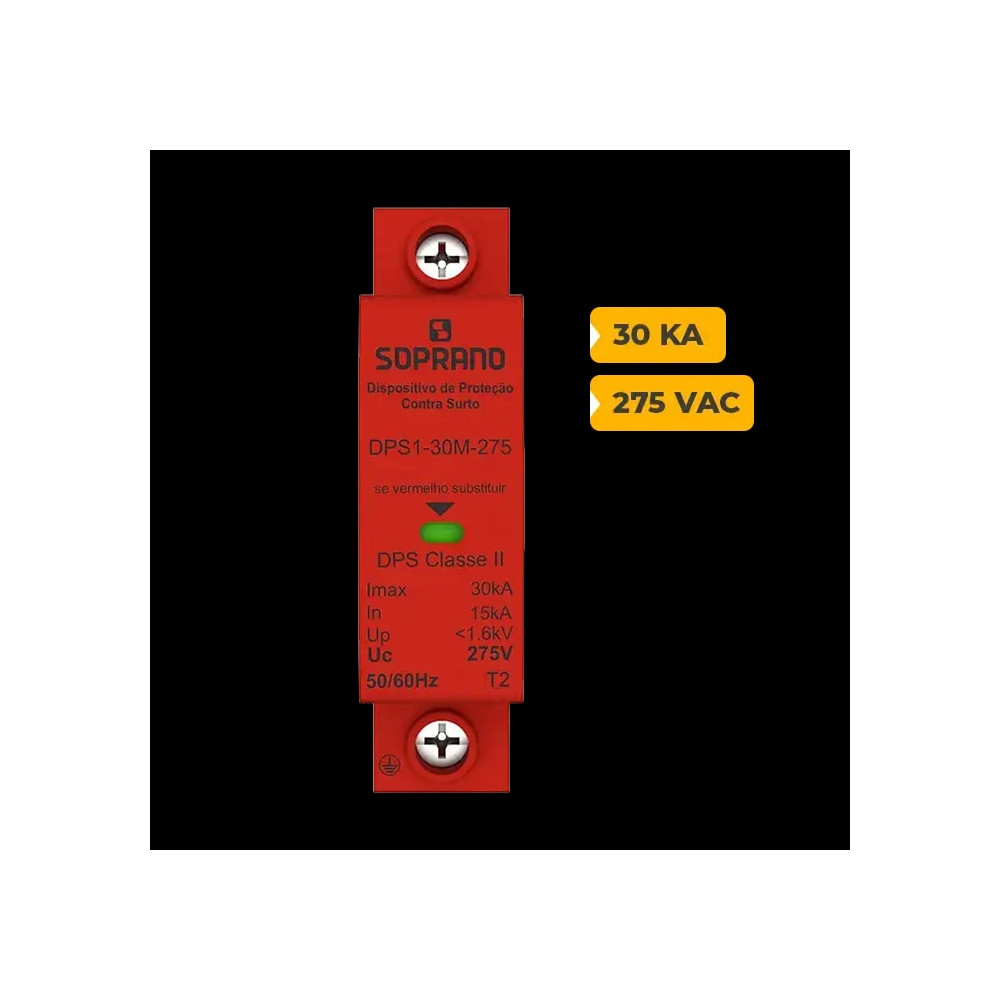

DPS CA SOPRANO CLASSE II 30KA 275VAC

Garanta a segurança dos seus dispositivos contra descargas atmosféricas e picos de tensão com o DPS Monobloco Soprano: proteção eficiente e confiável. Fácil de instalar, é compatível com trilho DIN 35mm e possui um indicador de estado de funcionamento. Sua estrutura reforçada e resistente à chama oferece alta capacidade de absorção e dissipação de energia, protegendo seus equipamentos de surtos elétricos.

Descrição do Produto

Proteção eficaz contra surtos elétricos e picos de tensão.

Facilidade de instalação em trilhos DIN padrão.

Indicador claro de vida útil, evitando surpresas.

Conformidade com normas internacionais de segurança.

Dados técnicos

Norma Técnica IEC 61643 - 11

Nº de Polos 1

Classe II

Tensão Nominal - Un 220Vca

Tensão de Operação - Uc 275Vca

Nível de Proteção de Tensão - Up ?1,2 kV ?1,6 kV

Corrente Máxima de Descarga (8/20µs) - Imax 15 kA 20 kA 30 kA 45 kA

Corrente Nominal de Descarga (8/20µs) - In 7 kA 10 kA 15 kA 20 kA

Indicações de Operações Verde (Operação) e Vermelho (Fora de Operação)

Tempo de Resposta - TA25ns

Grau de Proteção IP20

Tecnologia de Proteção Varistor de Óxido Metálico (MOV)

Temperatura de Operação -40 ~ +70ºC

Temperatura de Aplicação -5 ~ +40ºC

Seção dos Condutores de Conexão Elétrica

mm² (AWG) 4 a 25 mm²

Torque Máximo 2,0 N.m

Frequência 50/60Hz

Fixação Trilho 35 mm padrão DIN

Material PA66 reforçado com retardante de chama e elementos metálico

Especificações Técnicas

• Quadro Polo
• Quadro Corrente

Componentes do Kit

• 1x QUADRO QUADRO DISTRIBUIÇÃO DE SOBREPOR 8 POLOS IP40
• 1x DISJUNTOR CA SHB3 GIII-C050A DISJUNTOR SOPRANO TRIPOLAR 50A
• 3x DPS CA DPS1-30M-275 DPS SOPRANO CLASSE II 30KA 275VAC
