QUADRO CA SOPRANO MONOPOLAR 50A COM DPS 30KA 275V

Solução para rede monofásica de 50A com DPS incluso

Ideal para inversores e micro-inversores F+n 220v de até 8KW.

Soluções que permitem levar energia e luz de forma segura, eficiente e econômica aos lares, indústrias e construções.

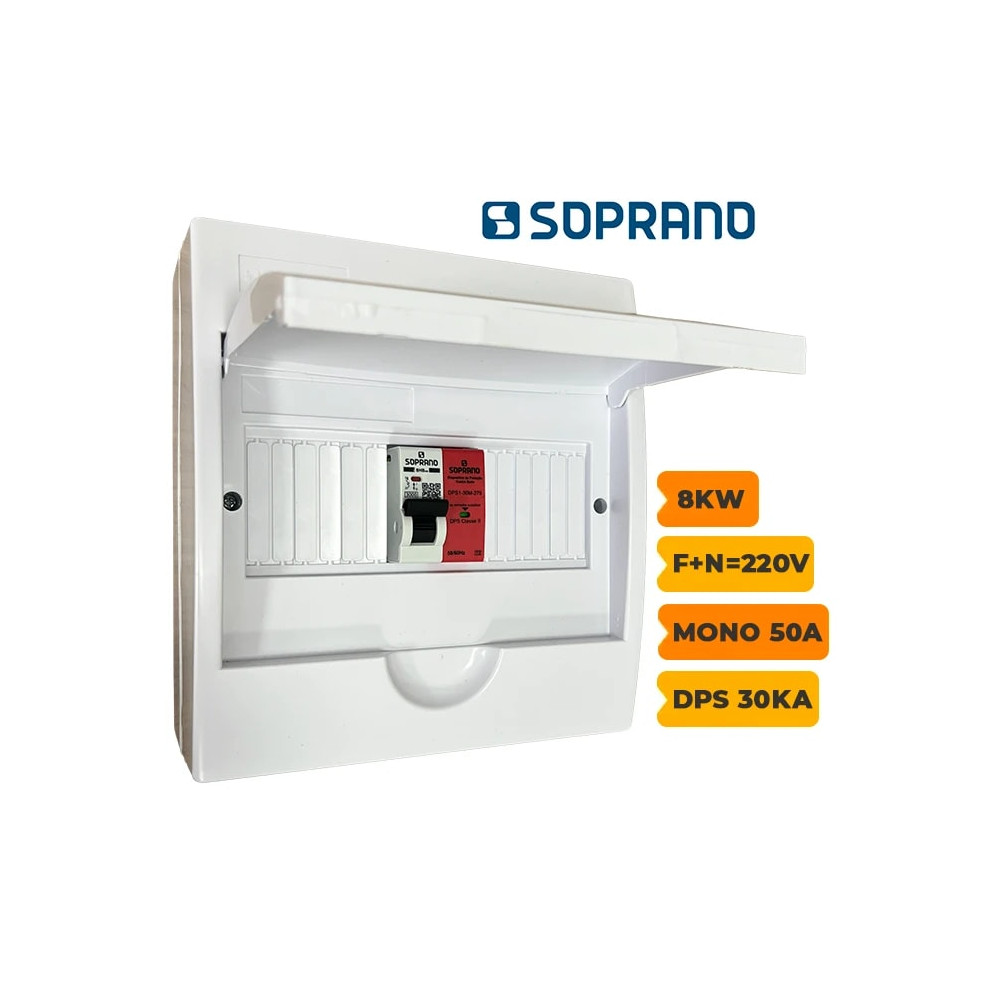

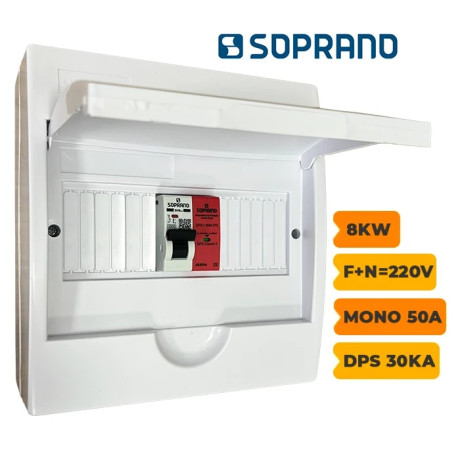

O quadro pré-montado soprano é composto por:

• 01-DISJUNTOR SOPRANO MONOPOLAR 50A
• 01-QUADRO DISTRIBUIÇÃO DE SOBREPOR 8 POLOS IP40
• 01-DPS1-30M-275 DPS SOPRANO CLASSE II 30KA 275VAC

Quadro de Distribuição de Sobrepor QDS-S 8 Polos IEC-PB - Soprano

Os quadros de distribuição Soprano possibilitam o acondicionamento de dispositivos de proteção modulares no padrão IEC/DIN, que são fixados em trilho metálico no interior de um invólucro isolante, protegendo pessoas de contatos diretos e indiretos com partes potencialmente energizadas. São produzidos em material termoplástico resistente e que não propaga chamas, proporcionando maior durabilidade e segurança aos usuários. Possuem um design moderno com linhas suaves que se adaptam ao ambiente, possibilitando harmonização com a decoração e estão disponíveis na cor branca.Foram desenvolvidos para atender padrões de qualidade que o mercado exige com maior espaço interno para a passagem de cabos.

Características Técnicas:

Material: Base, tampa e porta: ABS.

Suporte para barramentos: PVC.

Trilho DIN: Aço galvanizado.

Grau de proteção: IP40.

Polos: 8

Resistência ao impacto mecânico IK08.

Acessórios inclusos: Suportes para barramentos neutro/terra e trilho DIN metálico.

Acessórios opcionais: Barramentos neutro/terra e obturadores.

Instalação

1.Os quadros possuem pré-furações para encaixe dos eletrodutos localizadas nas faces laterais e no fundo.

2.Após definir quais serão as aberturas para ligação dos eletrodutos, realize as furações/

recortes e conecte os eletrodutos ou cabos.

3.Fixe o quadro na parede e monte os dispositivos de proteção no trilho DIN (no modelo

de embutir é possível fazer o ajuste da altura dos dispositivos) monte os barramentos

neutro/terra no suporte ou torres presentes no quadro.

4.Após a instalação elétrica, fixe a moldura da tampa no quadro de distribuição com os

parafusos que o acompanham.

5.Cole os adesivos de identificação dos disjuntores.

6.Caso não sejam usados todos os espaços que o quadro comporta, cubra os espaços restantes através de obturadores (vendidos como opcionais).

Outras Características

Dimensões do produto: 222x208x87mm AxLxP

Peso: 0,58 kg

Código interno de referência: 05129.0008.11

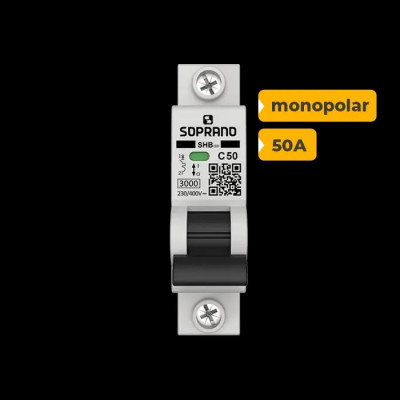

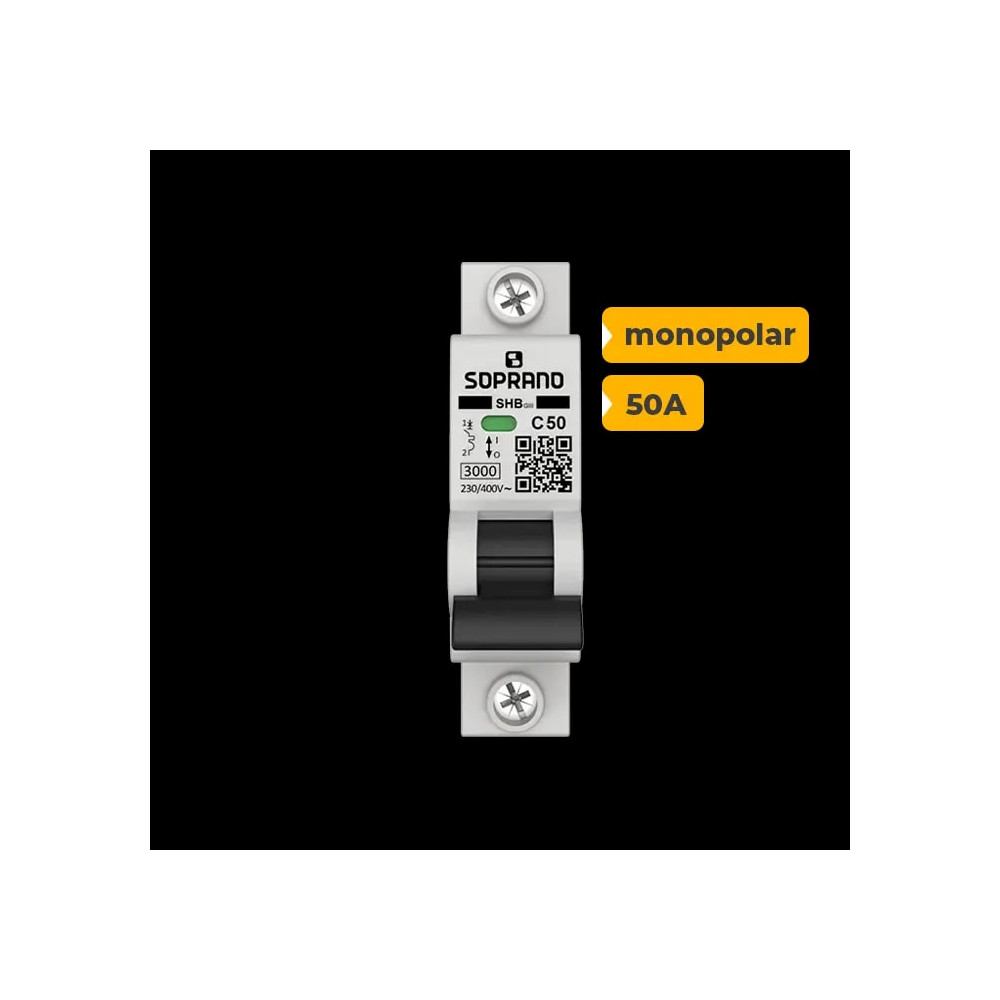

DISJUNTOR SOPRANO MONOPOLAR 50A

O Minidisjuntor SHB GIII é sinônimo de proteção e confiabilidade para aplicações residenciais, comerciais e industriais. Desenvolvido pela Soprano, o produto se destaca pela robustez, durabilidade e conformidade com as normas técnicas vigentes.

Dados técnicos:

Certificado conforme a Norma (até 63A): ABNT NBR NM 60898;

Em conformidade com a Norma: ABNT NBR IEC 60947-2;

Número de Polos: 1;

Curva de disparo Termomagnética: Tipo C (5 a 10) x In;

Classe de Proteção: Classe 1;

Corrente Nominal (In): 50 A;

Tensão de Operação Nominal (Ue): 1 Polo: 230/400Vca;

Tensão de Isolação Nominal (Ui): Fase-Fase: 500Vca e Fase-Neutro: 250Vca;

Capacidade de Interrupção: NBR NM 60898: 230/400Vca (1P) e 400Vca (2P/3P): 3kA NBR - - IEC 60947-2: 120Vca (1P) e 230Vca (2P/3P): 6 KA 230Vca (1P) e 400Vca (2P/3P): 4,5kA;

Tensão Suportável de Impulso Nominal (Uimp): 4kV;

Frequência Nominal (CA): 50/60Hz ;

Resistência Mecânica: 10,000 manobras;

Resistência Elétrica: 4.000 manobras;

Grau de Proteção: IP20.

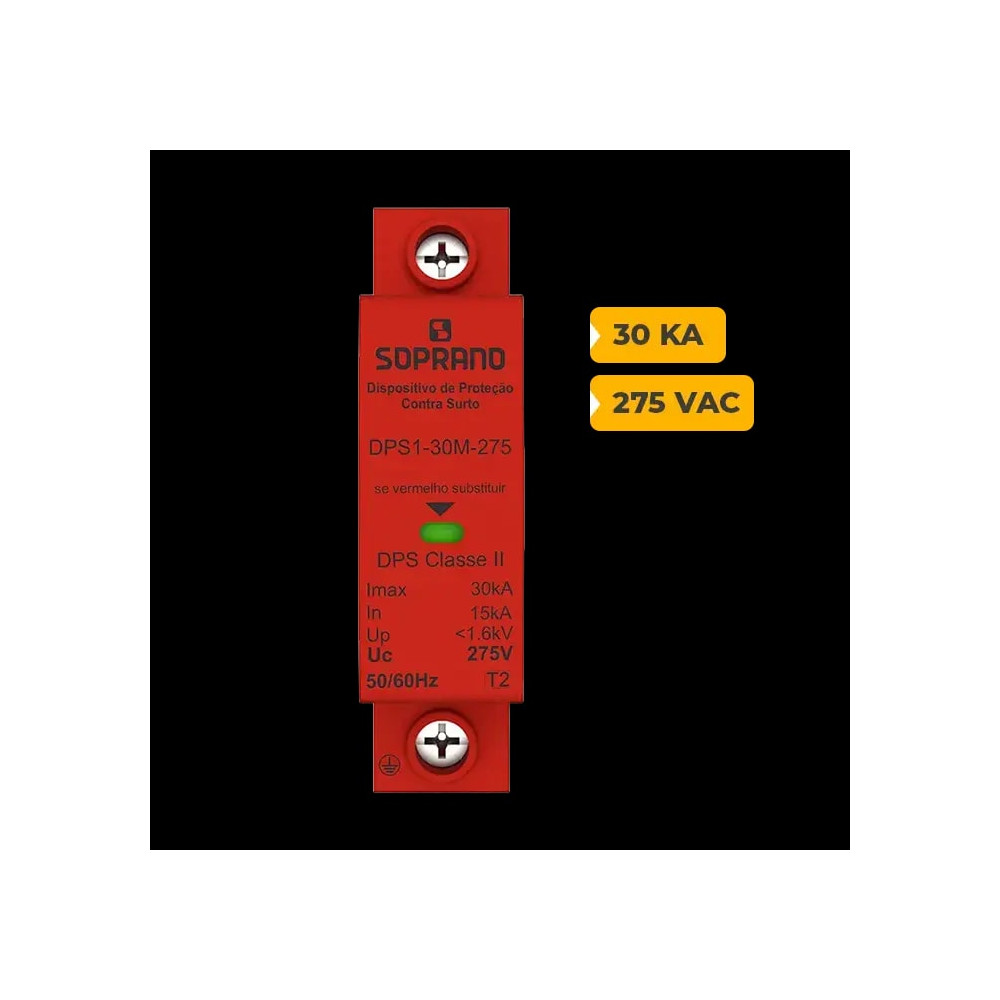

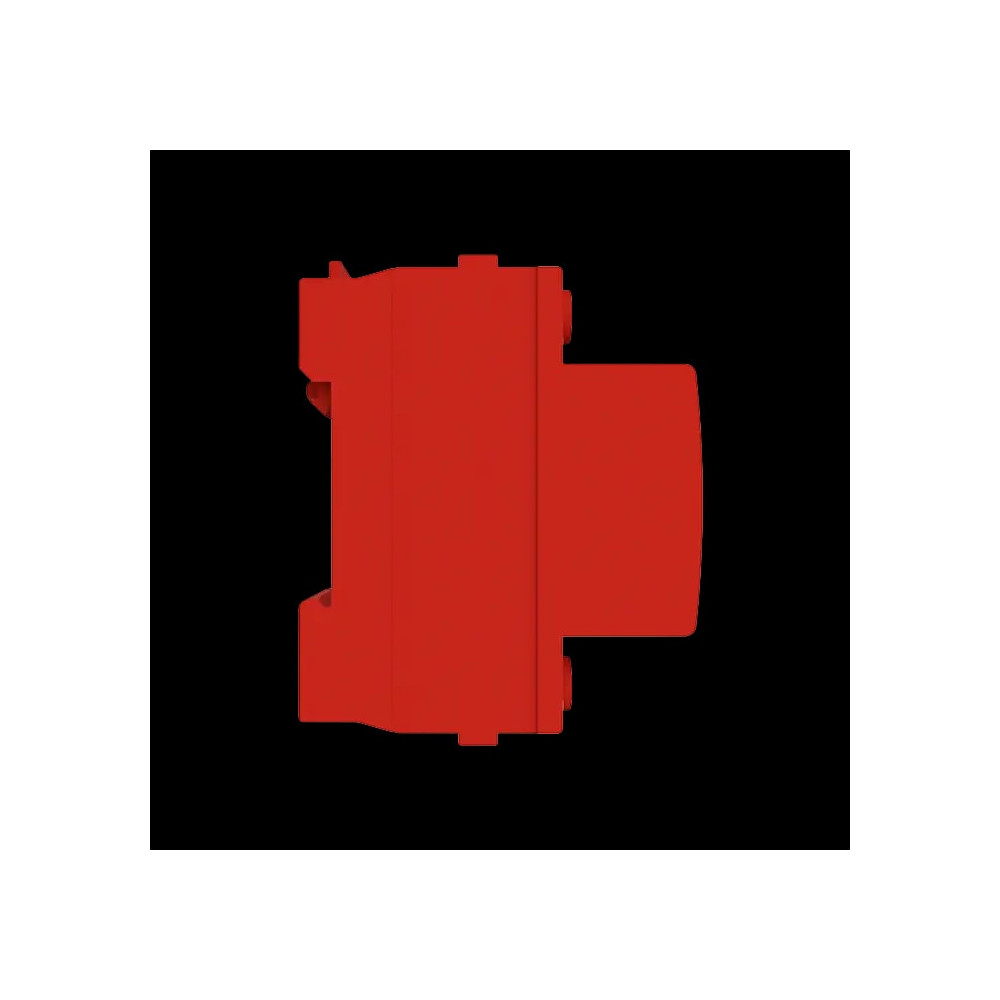

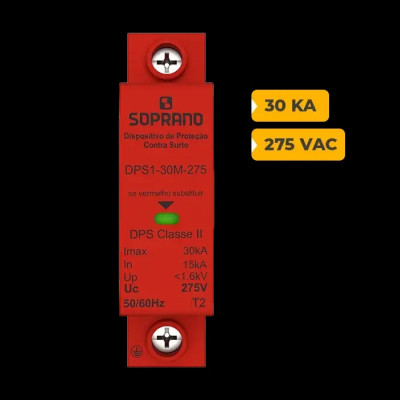

DPS CA SOPRANO CLASSE II 30KA 275VAC

Garanta a segurança dos seus dispositivos contra descargas atmosféricas e picos de tensão com o DPS Monobloco Soprano: proteção eficiente e confiável. Fácil de instalar, é compatível com trilho DIN 35mm e possui um indicador de estado de funcionamento. Sua estrutura reforçada e resistente à chama oferece alta capacidade de absorção e dissipação de energia, protegendo seus equipamentos de surtos elétricos.

Descrição do Produto

Proteção eficaz contra surtos elétricos e picos de tensão.

Facilidade de instalação em trilhos DIN padrão.

Indicador claro de vida útil, evitando surpresas.

Conformidade com normas internacionais de segurança.

Dados técnicos

Norma Técnica IEC 61643 - 11

Nº de Polos 1

Classe II

Tensão Nominal - Un 220Vca

Tensão de Operação - Uc 275Vca

Nível de Proteção de Tensão - Up ?1,2 kV ?1,6 kV

Corrente Máxima de Descarga (8/20µs) - Imax 15 kA 20 kA 30 kA 45 kA

Corrente Nominal de Descarga (8/20µs) - In 7 kA 10 kA 15 kA 20 kA

Indicações de Operações Verde (Operação) e Vermelho (Fora de Operação)

Tempo de Resposta - TA25ns

Grau de Proteção IP20

Tecnologia de Proteção Varistor de Óxido Metálico (MOV)

Temperatura de Operação -40 ~ +70ºC

Temperatura de Aplicação -5 ~ +40ºC

Seção dos Condutores de Conexão Elétrica

mm² (AWG) 4 a 25 mm²

Torque Máximo 2,0 N.m

Frequência 50/60Hz

Fixação Trilho 35 mm padrão DIN

Material PA66 reforçado com retardante de chama e elementos metálico

Especificações Técnicas

• Quadro Polo
• Quadro Corrente

Componentes do Kit

• 1x QUADRO QUADRO DISTRIBUIÇÃO DE SOBREPOR 8 POLOS IP40
• 1x DPS CA DPS1-30M-275 DPS SOPRANO CLASSE II 30KA 275VAC
• 1x DISJUNTOR CA SHB1 GIII-C050A DISJUNTOR SOPRANO MONOPOLAR 50A

Folhetos e Manuais

• Datasheet Disjuntor Soprano Monopolar 25A
• Datasheet DPS Soprano
• Cerfificado TUV Disjuntos Soprano
• Politica de Garantia Soprano
• Politica de Garantia Soprano
