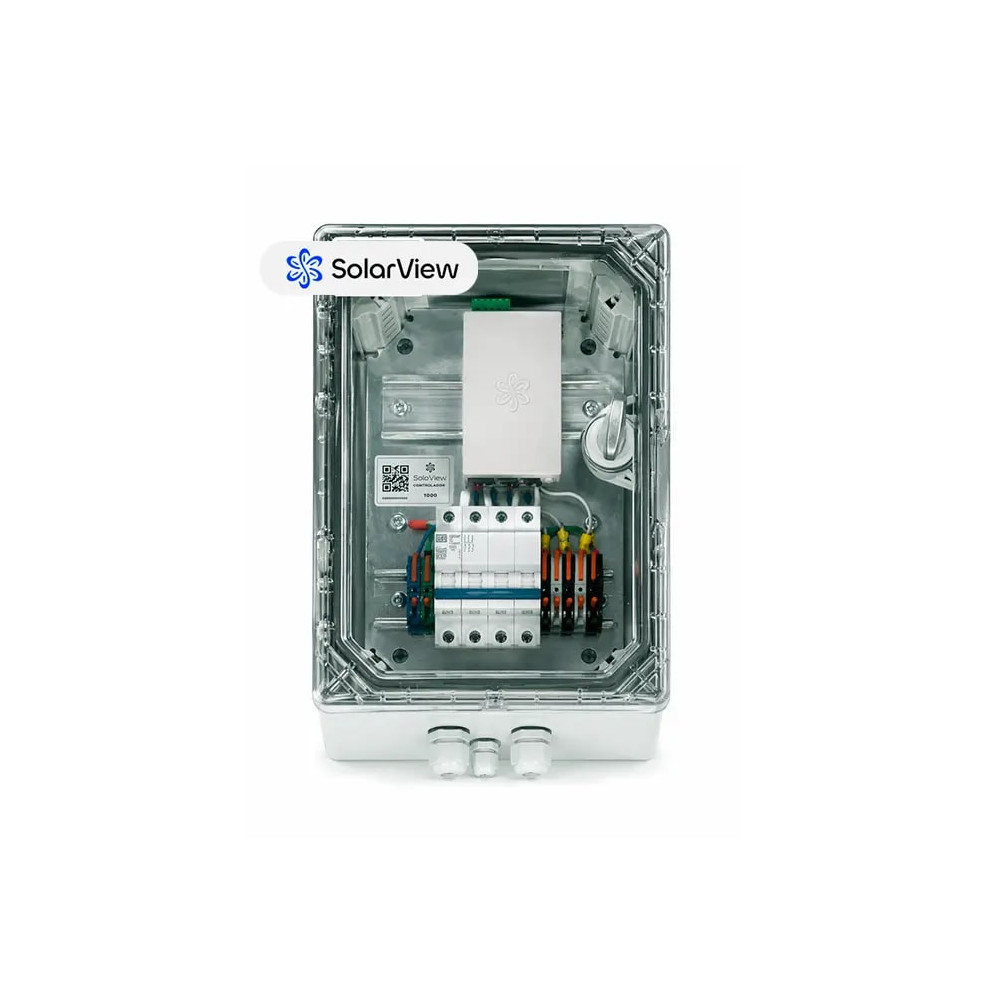

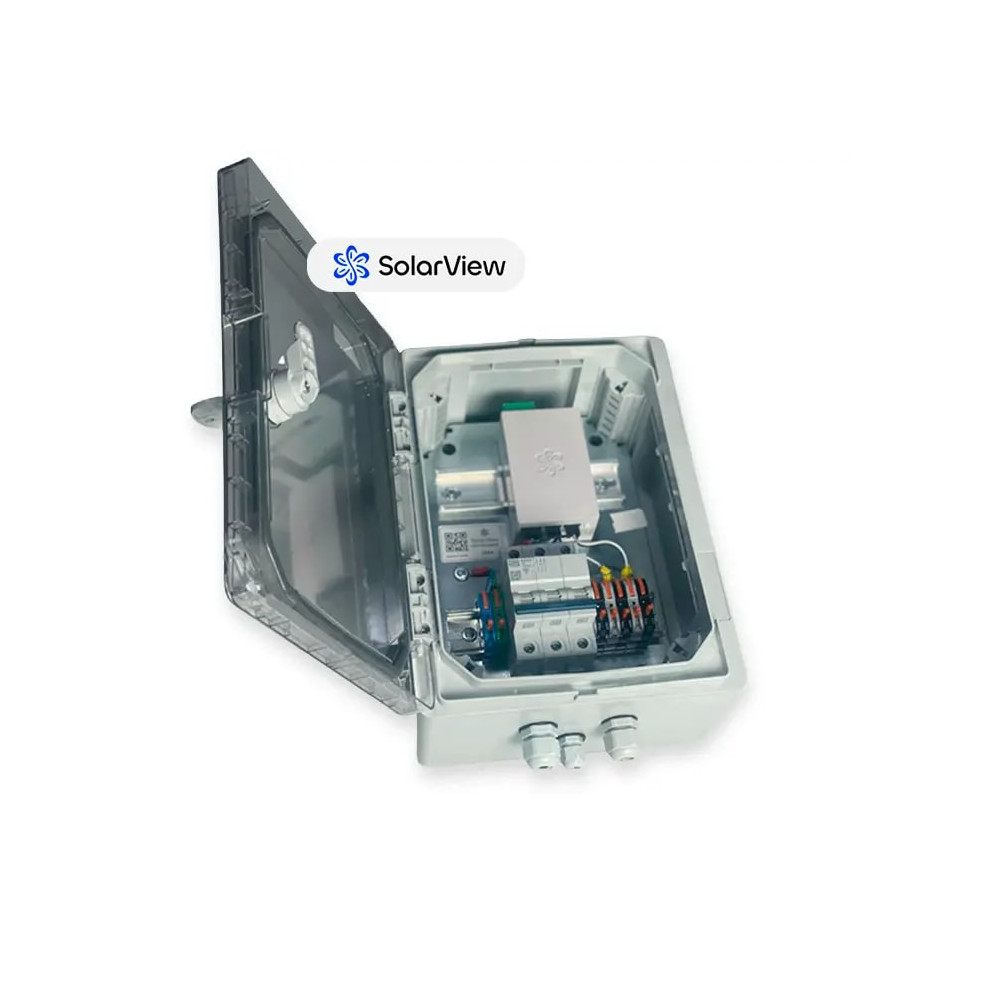

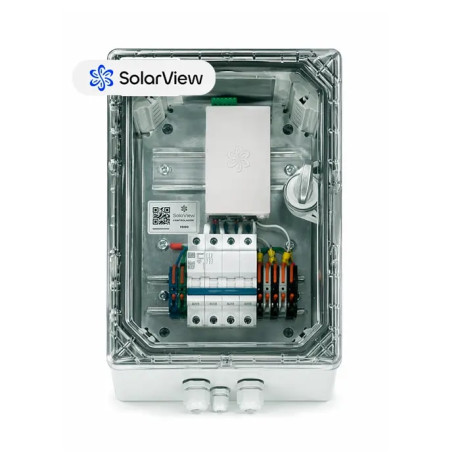

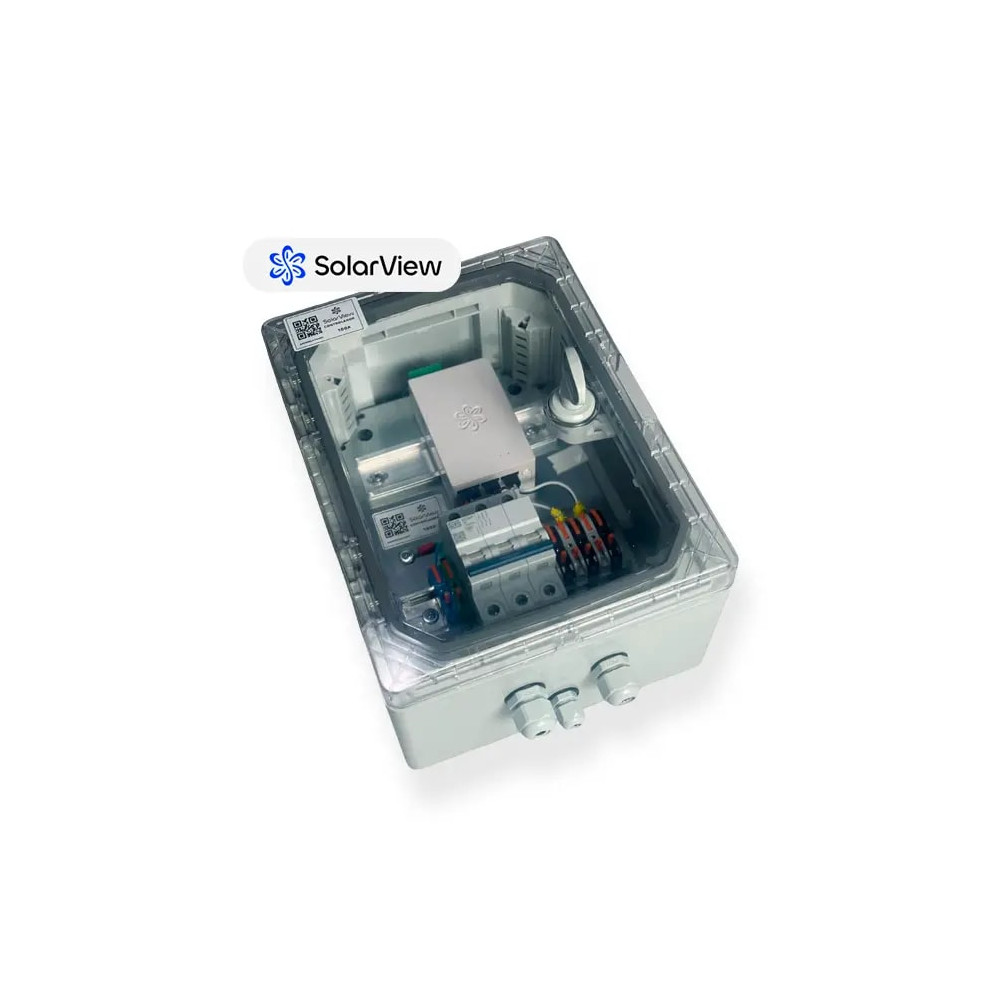

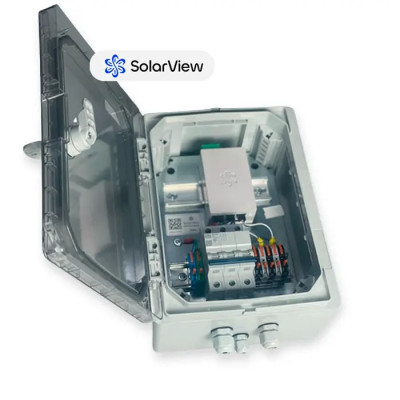

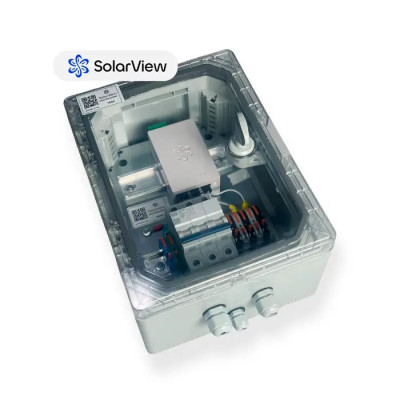

GRID ZERO SOLARVIEW UNIVERSAL TCs 600A

Um divisor de águas no mercado solar

Projetos travados por inversão de fluxo de potência

Necessidade de controle por faixa horária exigido pelas concessionárias

Desejo de expandir sistemas sem perder os benefícios da GD1

Planejando a migração para o Mercado Livre de Energia

O que essa inovação entrega?

Controle simultâneo de até 4 inversores

Gerenciamento de 2 marcas diferentes de inversores ao mesmo tempo

Controle de exportação de energia por horário

Medição em tempo real de consumo e geração

Controle de injeção para a concessionária

Integração com banco de baterias para otimizar o uso da energia armazenada

Compatível com os principais inversores do mercado

Fácil instalação e integração com projetos já existentes

Compatível com os Principais Inversores do Mercado

Ele oferece compatibilidade com até 04 inversores de até 02 fabricantes diferentes,

Compatível com inversores das marcas: Sungrow, Solis, Huawei,Solplanet, Growatt,Livoltek,SAJ,ABB, Sofar, Canadian, Goodwe.

Medição precisa

Com medição bidirecional em quatro quadrantes, o SolarView acompanha tensões, correntes, potências e energias em tempo real, oferecendo uma visão ampla do comportamento energético da instalação. Sua aplicação é versátil, atendendo circuitos monofásicos, bifásicos, split-phase e trifásicos, o que amplia as possibilidades de uso em diferentes cenários.

Faça você mesmo

A configuração é simples e intuitiva, feita via Bluetooth pelo aplicativo SolarView, enquanto o monitoramento remoto pode ser acessado por Wi-Fi na plataforma web, com painéis interativos, gráficos e histórico de dados. Além disso, o controlador permite agendamentos por horário e dia da semana para ajustes variáveis de exportação, entregando muito mais inteligência e flexibilidade ao sistema.Projetado para uso interno e externo, o equipamento conta com quadro em ABS com proteção UV, grau de proteção IP65 e isolação elétrica Classe II, combinando robustez, durabilidade e confiabilidade para instalações profissionais.

Principais diferenciais:

Controle de exportação de potência ativa com função zero grid / zero export

Medição elétrica de alta precisão com leitura bidirecional

Compatível com sistemas monofásicos, bifásicos, split-phase e trifásicos

Configuração fácil via app no smartphone com Bluetooth

Monitoramento em tempo real via Wi-Fi e plataforma web

Ajustes programáveis por horário e dia da semana

Comunicação RS-485 Modbus RTU

Estrutura robusta com proteção IP65 para ambientes internos e externos

Controle de exportação de energia

Compatível com até 2 marcas de inversores ao mesmo tempo

Monitoramento em tempo real via Wi-Fi

Mede consumo, geração e fluxo bidirecional

Suporte a agendamento de exportação por horário e dia da semana

Ideal para residências, comércios e usinas com múltiplos inversores

Instalação interna ou externa (IP65, resistente a intempéries)

Inclui: transformadores de corrente, disjuntor tripolar, chave de abertura, barramentos de neutro e terra, e interface RS-485 com protocolo Modbus RTU

Principais Características Técnicas:

Tensão de operação: 90–430 VCA (F-F) / 90–250 VCA (F-N)

Corrente nominal: Até 1000 A com transformadores de corrente dedicados (TCs)

Medições elétricas: Tensão, corrente, potência ativa, reativa, aparente, fator de potência, energia importada e exportada

Precisão da medição: Classe B – Classe 0.5 com TCs calibrados

Controle de exportação:

Potência ativa bidirecional

Controle por fase ou total

Referência fixa ou agendada

Agendamento por horário e/ou dia da semana

Interface de comunicação:

RS-485 (Modbus RTU, half-duplex)

Wi-Fi 2.4 GHz (IEEE 802.11 b/g/n)

Bluetooth Low Energy v4.2

Taxa de leitura: 500 ms (mínima de 250 ms)

Proteção elétrica: IP65 | Classe II (duplo isolamento) | IK08 | Térmica: 70 °C

Fixação: Parafuso e bucha | Instalação interna ou externa

Itens Inclusos:

• 1x Controlador SolarView SMT-COM
• 3x Transformadores de Corrente (TCs)
• 1x Disjuntor tripolar 10 A
• 1x Chave de acesso
• 1x Barramento de Neutro
• 1x Barramento de Terra

Guia rápido de instalação

Visualização e Monitoramento:

Aplicativo SolarView (Android/iOS) para configuração via Bluetooth

Plataforma web com gráficos, históricos e dashboards interativos

Armazenamento local de dados por até 6 meses (sob ausência de comunicação com a nuvem)
