Gerador de Energia Solar Off Grid Interativo Must Sem Estrutura

As soluções para armazenamento de energia solar, são compostas por Inversores Off Grid Interativos e Baterias de Lítio da Marca Global Must Energy, que oferecem uma combinação de alta tecnologia, segurança e desempenho. Essas soluções, foram cuidadosamente dimensionadas de acordo com as especificações de cada equipamento, assegurando o funcionamento ideal do gerador para atender as demandas de carga e autonomia suportadas pelo sistema.

Alguns cenários de uso:

• - Reserva energética para emergências: garanta o fornecimento de energia para cargas essenciais em casos de apagões.
• - Otimização do autoconsumo: armazene na bateria o excedente de energia gerada durante o dia pelo sistema para ser utilizada durante a noite.
• - Solução para locais isolados e remotos: forneça energia para cargas diversas onde as redes das concessionárias não chegam.

Esse Sistema Gerador Fotovoltaico com potência de 4,400 KWp, é composto por:

Componentes do Kit

Abaixo uma sugestão de aplicação que esse sistema pode atender:

IMPORTANTE!

• - Os equipamentos elétricos e as referências de quantidade, potência, utilização e consumo, descritos na tabela acima foram escolhidos, apenas, para exemplificar a autonomia que esse sistema de armazenamento suportaria para alimentar essas cargas de forma totalmente isolada da rede elétrica ou na falta de energia se tratando de cargas já conectados as redes das concessionárias. Portanto, antes de adquirir essa solução é altamente recomendado, para um dimensionamento correto, a validação precisa das cargas, potências e horas de uso para atender a autonomia desejada pelo projeto

• - Não é recomendada a utilização de sistemas de armazenamento Off Grid para alimentar chuveiros elétricos, ar condicionados de alta potência de refrigeração e outros equipamentos/motores que consomem grande quantidade de energia.

A potência e eficiência que o seu projeto precisa, com as facilidades do FINAME!

Potência: 550W

Eficiência de 21,3%

Tecnologia nacional com FINAME

Garantia linear de 30 anos

Ideal para usinas e projetos de grande porte

Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.

Descrição Técnica – Painel Solar Balfar BS144M-550W

Modelo: BS144M-550W

Tipo de célula: Monocristalino 182 × 182 mm

Configuração: 144 células (6x24)

Potência máxima (Pmax): 550W

Eficiência do módulo: 21,3%

Tensão em Pmax (Vmp): 42,40V

Corrente em Pmax (Imp): 12,98A

Tensão de circuito aberto (Voc): 50,20V

Corrente de curto-circuito (Isc): 13,82A

Vidro frontal: Vidro solar de alta transparência (3,2 mm)

Estrutura: Alumínio anodizado (cor prata)

Caixa de junção: IP68

Cabos: 4,0 mm² – 280 mm

Conector: MC4 (original ou compatível)

Temperatura de operação: -40 °C a +85 °C

Tensão máxima do sistema: 1500VDC (IEC)

Classificação máxima do fusível: 25A

Coeficiente de temperatura (Pmax): -0,36%/°C

Certificação FINAME: Sim

Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência

CÓDIGO FINAME PAINEIS E GERADORES

• 4175050 -SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW
• 4183467 - SISTEMA GERADOR FOTOVOLTAICO - ENTRE 75KW E 375KW

Certificações e Conformidades – Balfar BS144M-550W

FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.

Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.

IEC (Com base nas normas da indústria solar):

IEC 61215: Testes de desempenho para módulos fotovoltaicos

IEC 61730: Requisitos de segurança elétrica e mecânica

Testes em ambiente agressivo:

Resistência à névoa salina

Resistência à corrosão por amônia

Teste com areia trazida pelo vento

(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)

Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.

Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.

Detalhes do Registro inmetro

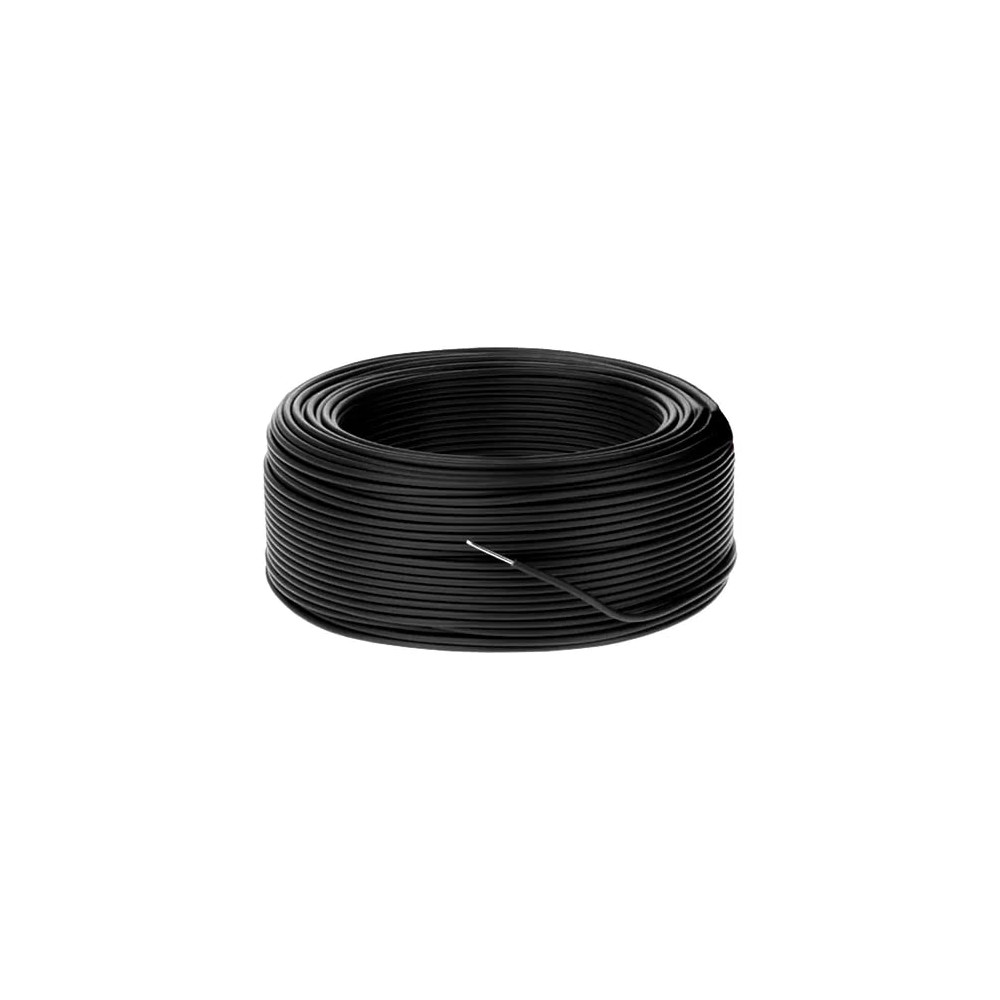

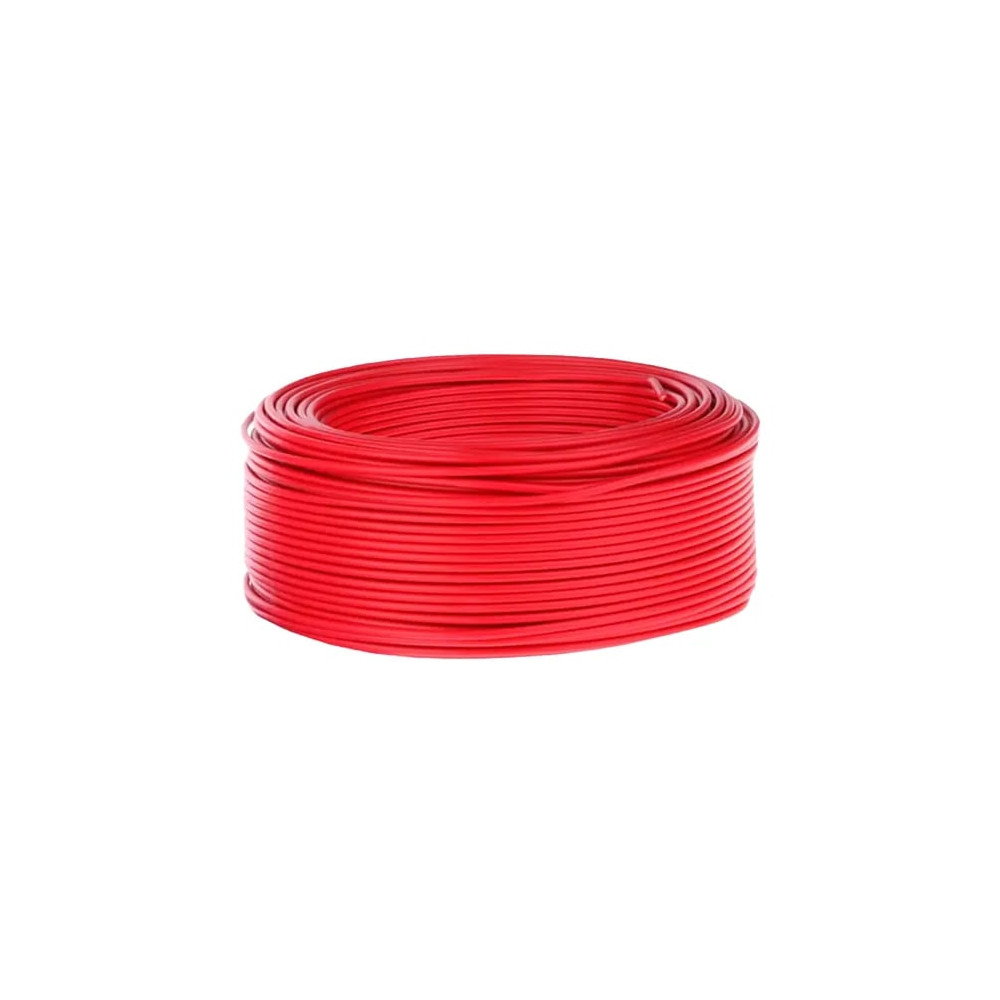

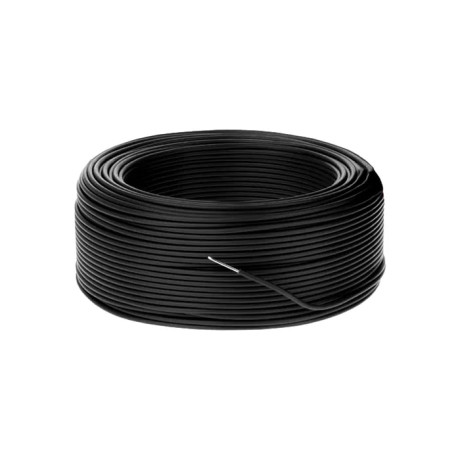

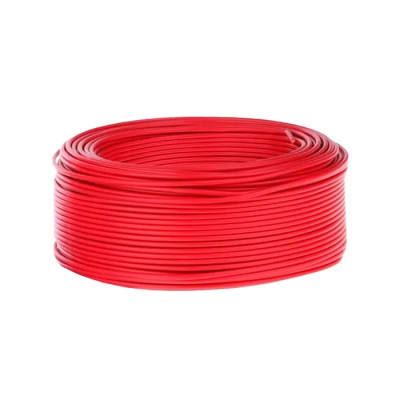

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon

Fundação: 2016.

Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.

Fábricas: Manaus/AM e Sorocaba/SP.

Capacidade: maior produção de cabos solares da América Latina.

Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.

Cabos REISOLAR - Qualidades Técnicas

Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.

Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.

Segurança: antichama + baixa emissão de fumaça.

Resistência: à radiação UV, intempéries e variações de temperatura.

Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.

Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações

NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.

EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² – Descrição Técnica

Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.

Isolação: XLPO termofixo, livre de halogênios.

Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.

Tensão nominal:

0,6/1 kV em corrente alternada (CA).

Até 1,8 kV em corrente contínua (CC).

Temperatura de operação:

Permanente: -40 ºC a +90 ºC.

Sobrecarga: até 120 ºC (20.000 h).

Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)

Diâmetro nominal do condutor: 2,91 mm.

Espessura nominal da isolação: 0,7 mm.

Espessura nominal da cobertura: 0,8 mm.

Diâmetro nominal final: 6,2 mm.

Peso nominal: 77 kg/km.

Resistência elétrica CC a 20 ºC: 3,39 O/km.

Queda de tensão CC (120 ºC): 9,445 V/A·km.

Capacidade de condução de corrente (A):

20 ºC 51 A

30 ºC 44 A

40 ºC 36 A.

Normas Aplicáveis

NBR NM-280 – Condutores de cabos isolados.

BR 16690 – Instalações elétricas de arranjos fotovoltaicos.

NBR 16612 – Cabos de potência para sistemas fotovoltaicos.

NBR 5410 – Instalações elétricas de baixa tensão.

IEC 60228 – Condutores de cabos isolados.

EN 50618 – Cabos elétricos para sistemas fotovoltaico

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon

Fundação: 2016.

Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.

Fábricas: Manaus/AM e Sorocaba/SP.

Capacidade: maior produção de cabos solares da América Latina.

Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.

Cabos REISOLAR - Qualidades Técnicas

Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.

Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.

Segurança: antichama + baixa emissão de fumaça.

Resistência: à radiação UV, intempéries e variações de temperatura.

Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.

Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações

NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.

EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² - Descrição Técnica

Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.

Isolação: XLPO termofixo, livre de halogênios.

Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.

Tensão nominal:

0,6/1 kV em corrente alternada (CA).

Até 1,8 kV em corrente contínua (CC).

Temperatura de operação:

Permanente: -40 ºC a +90 ºC.

Sobrecarga: até 120 ºC (20.000 h).

Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)

Diâmetro nominal do condutor: 2,91 mm.

Espessura nominal da isolação: 0,7 mm.

Espessura nominal da cobertura: 0,8 mm.

Diâmetro nominal final: 6,2 mm.

Peso nominal: 77 kg/km.

Resistência elétrica CC a 20 ºC: 3,39 O/km.

Queda de tensão CC (120 ºC): 9,445 V/A·km.

Capacidade de condução de corrente (A):

20 ºC 51 A

30 ºC 44 A

40 ºC 36 A.

Normas Aplicáveis

NBR NM-280 - Condutores de cabos isolados.

BR 16690 - Instalações elétricas de arranjos fotovoltaicos.

NBR 16612 - Cabos de potência para sistemas fotovoltaicos.

NBR 5410 - Instalações elétricas de baixa tensão.

IEC 60228 - Condutores de cabos isolados.

EN 50618 - Cabos elétricos para sistemas fotovoltaico

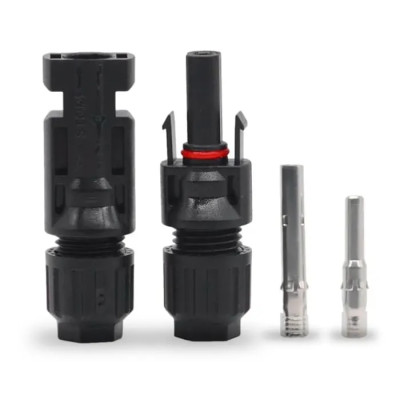

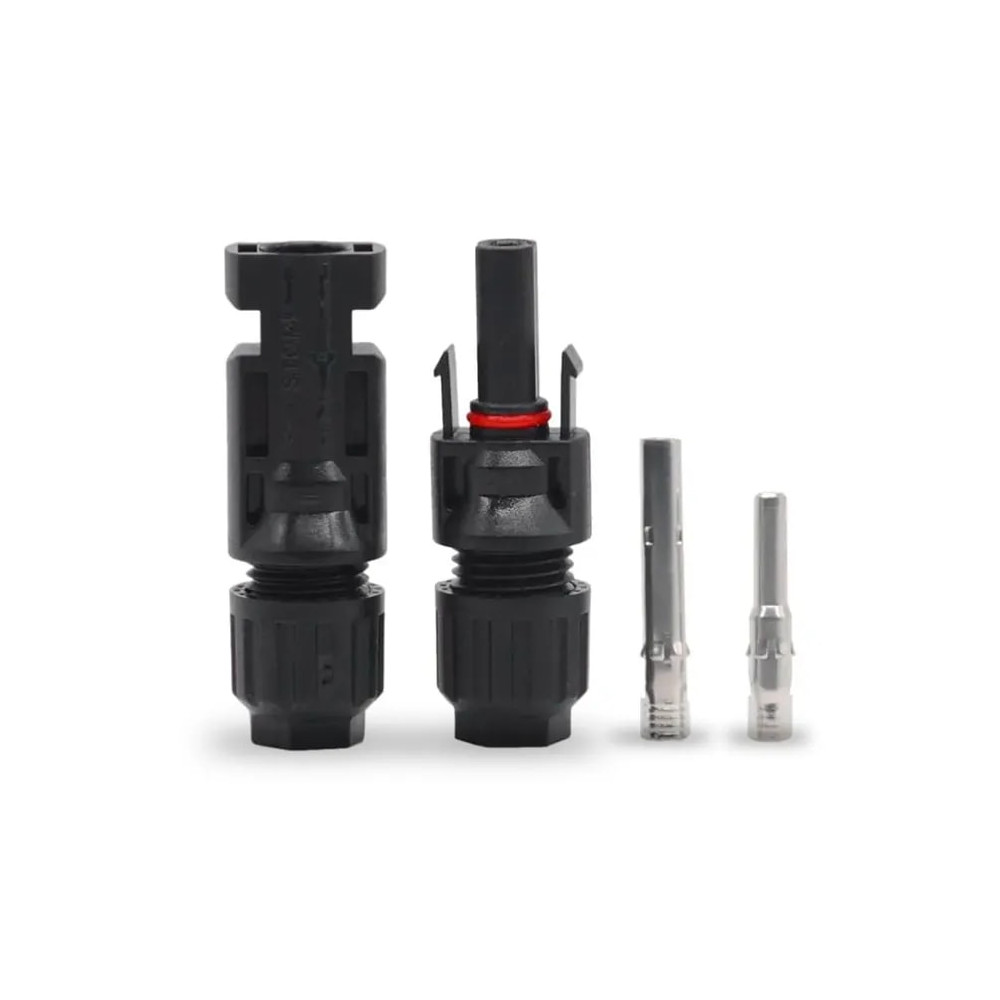

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:

Fácil conexão entre painéis

Melhor durabilidade a exposição climática

Montagem direta em Painéis e Stringbox

Compatível com MC4 - Acoplador macho e fêmea

Qualidade PROAUTO Electric

Líder em soluções elétricas com foco em inovação e custo-benefício, todos os componentes certificados e testados rigorosamente. Custo-benefício extremo sem abrir mão da qualidade. 2 entradas convergindo para 1 saída protegida - a solução inteligente para seu sistema fotovoltaico.

Diferenciais

Fabricado com alto padrão de qualidade;

Todos os componentes possuem certificados;

Atende 1 MPPT (3 entradas e 1 saída);

Proteção das caixas:

UV (conforme norma IEC 60529);

IP65;

Descrição técnica

Quantidade de entrada: 03

Quantidade de saídas: 01

Quantidade de MPPT: 01

Tensão nominal máxima: 1040Vdc

Corrente nominal máxima por arranjo: 20A

Modelo de seccionadora: ES150

Quantidade de seccionadora: 1 (dupla)

Tipo de conexão de entrada: Porta Fusível

Bitola máxima do cabo entrada e sáida: 6mm2

Tipo de comexão de sáida: Borne

DPS

Tensão máxima de funcionamento: 1040Vdc

Tensão máxima de rede: 1040Vdc

Tipo de proteção: Classe 2

Quantidade de DPS: 01

Corrente de descarga nominal: 20kA

Corrente de descarga: 45kA

Nivel de proteção: <3,5kV

Dimensões (AxLxP): 200x310x110mm

Off-Grid Interativo MUST

Um inversor solar Off-Grid Interativo é um equipamento que opera de forma independente da rede (Off-Grid) para fornecer energia, mas possui a capacidade de interagir com ela como referência para carregar baterias, sem injetar o excedente, otimizando o uso da energia solar e da bateria, ideal para locais remotos ou para ter autonomia total, integrando painéis, baterias e, por vezes, até a rede para carga, mas não para injeção de crédito

Modelo: PV29-5KW VHM

Características:

Saída de onda senoidal pura

Carregamento em 3 etapas

Proteção contra sobrecarga e curto-circuito

Configuração de voltagem/corrent de carregamento

O ponto de desligamento de baixa tensão da bateria pode ser definido como 40/42/44V/46V

Modo de economia de energia

Configuração de prioridade do utilitário/bateria

Configuração de faixa de tensão ampla/estreita de entrada da rede elétrica

A tensão do inversor pode ser definida para 220V/230V/240V

A frequência do inversor pode ser definida para 50Hz/60Hz

Interruptor de carga utilitária on/off pode ser configurado

Controlador de carga solar MPPT 80A integrado

Seleção de bateria ácido ou lítio

Monitoramento remoto via WIF

Com função de comunicação de bateria de lítio BMS (porta CAN)

Saída do inversor

Tensão nominal do sistema de bateria: 48V

Potência nominal: 5KW

Classificação de surto: 15000VA

Capaz de dar partida em motor elétrico: 3CV

Forma de onda: Onda senoidal pura/igual à entrada (modo bypass)

Tensão nominal de saída RMS: 220 V / 230 V / 240 VCA (±10% RMS)

Frequência de saída: 50Hz / 60Hz ±0,3Hz

Eficiência do inversor (pico): >88%

Eficiência do modo de linha: >95%

Fator de potência: 1,0

Tempo de transferência típico: 10 ms (máx.)

ENTRADA CA:

Tensão: 230 VCA

Faixa de tensão selecionável: 150~265VAC(Para computadores pessoais)

Alcance de frequência: 50 Hz / 60 Hz (detecção automática) 40 ~ 80 Hz

BATERIA

Tensão inicial mínima:(40V / 42V / 44V / 46V )+2V

Alarme de bateria fraca: (40V / 42V / 44V / 46V )+2V

Bateria fraca cortada:(40V / 42V / 44V / 46V )+2V

Alarme de alta tensão: (55,2V- 58V)+4V

Recuperação de alta tensão da bateria:(55,2V-58V)+2V

Modo de pesquisa de consumo Idie: Carga =50±20W(120V)/100±20W(220V)

CARREGADOR

Voltagem de saída: 48Vcc

Proteção contra sobrecarga SD: 62,8Vcc

Corrente máxima de carga: 35A

BYPASS E PROTEÇÃO

Forma de onda de tensão de entrada: Onda senoidal (rede ou gerador)

Frequência de entrada nominal: 50Hz ou 60Hz

Proteção contra sobrecarga (carga SMPS): Disjuntor

Proteção contra curto-circuito de saída: Disjuntor

Disjuntor de entrada CA: 5K/50A

CARREGADOR SOLAR

Potência máxima do conjunto fotovoltaico: 5000 W

Corrente máxima de carga fotovoltaica:80A±4A

Voltagem de corrente contínua: Trabalho automático: 48V

Faixa MPPT @ Tensão Operacional: 60~230Vcc a 48V

Tensão máxima de circuito aberto do conjunto fotovoltaico: 245Vcc

Consumo de energia em espera <2W

CARACTERISTICAS MECANICAS

Fixação: Montagem em parede

Dimensões (L*A*P): 531*305*202mm

Dimensões da Embalagem (L*A*P): 686*400*319mm

Faixa de temperatura de operação: 0 a 40 graus

Temperatura de armazenamento -15 a 60 graus

Ruído audível:60dB MÁX.

Mostrar LED+LCD

Peso bruto: 39,2kg

Peso liquido: 38kg

PRODUTO COM GRAU DE PROTEÇÃO IP20 (protegido contra objetos sólidos com diâmetro maior que 12mm). É necessário que a instalação seja feita em local abrigado e protegido contra fatores externos.

Garantia Padrão: 1 ano

Registro INMETRO: 018225/2024

Bateria de Lítio GPLiFe48-100TS | 48V 100Ah

A GPLiFe48-100TS é uma bateria de lítio desenvolvida para aplicações que exigem segurança, autonomia, alta eficiência e longa vida útil. Indicada para sistemas fotovoltaicos off grid e híbridos, também atende operações de backup de energia e projetos de telecomunicações, entregando desempenho confiável em diferentes cenários

Principais benefícios

Alta densidade de energia: mais armazenamento com menos espaço.

Excelente desempenho de carga e descarga, com alta corrente disponível.

Recarga mais eficiente, contribuindo para melhor aproveitamento do sistema.

Longa vida útil, com mais de 6000 ciclos em condições especificadas.

Ampla faixa de temperatura de operação, para maior versatilidade de uso.

BMS integrado, com controle e proteção da vida útil da bateria.

Compatibilidade com inversores de marcas como Growatt, Goodwe, Victron, Deye e Sofar

Aplicações

A GPLiFe48-100TS é recomendada para:

Sistemas fotovoltaicos off grid

Sistemas híbridos

Telecomunicações

Sistemas de backup de energia

Especificações técnicas

ensão nominal: 48V

Capacidade nominal: 100Ah

Faixa de tensão operacional: 40V a 54,5V

Tensão de carga: 52,5V a 54,5V

Corrente recomendada de carga/descarga: 50A

Corrente máxima de carga/descarga: 100A

Tensão de corte de descarga: 40V

Dimensões e peso

Altura: 133 mm

Largura: 442 mm

Profundidade: 440 mm

Peso aproximado: 40 kg

Instalação e comunicação

Instalação: rack 19”

Comunicação: CAN / RS485

Indicadores: ALM / RUN / SOC

Paralelismo: suporta até 16 conjuntos em paralelo

Proteções e segurança

A bateria conta com sistema de proteção para:

sobretensão,subtensão,curto-circuito,sobrecarga

sobrecorrente,sobretemperatura,proteção contra baixa temperatura

Condições de operação

Resfriamento: auto-resfriamento

Altitude máxima: até 4000 m

Umidade de operação: 5% a 95%

Temperatura de carga: -5°C a +45°C

Temperatura de descarga: -20°C a +50°C

Temperatura recomendada de operação: +15°C a +35°C

Temperatura de armazenamento: -20°C a +35°C

Certificações

ISO9001,ISO14001,CE,N38.3,UL,IEC6261

Especificações Técnicas

• Inversor Solar
• Saída CA Inversor
• Potência do Sistema Gerador - kWp
• Painel Solar
• Estrutura Solar
• Fase CA Inversor

Folhetos e Manuais

• Datasheet Must monofasico 220V
• Datasheet painel nacional Balfar 550W
• Relatório de ensaio painel Balfar 550W
• Datasheet Inversor Must 5KW Mono 220v
• Registro Inmetro painel Balfar 550W
• Datasheet Bateria Litiio GET Power - Power Safe 4.8kW/h
