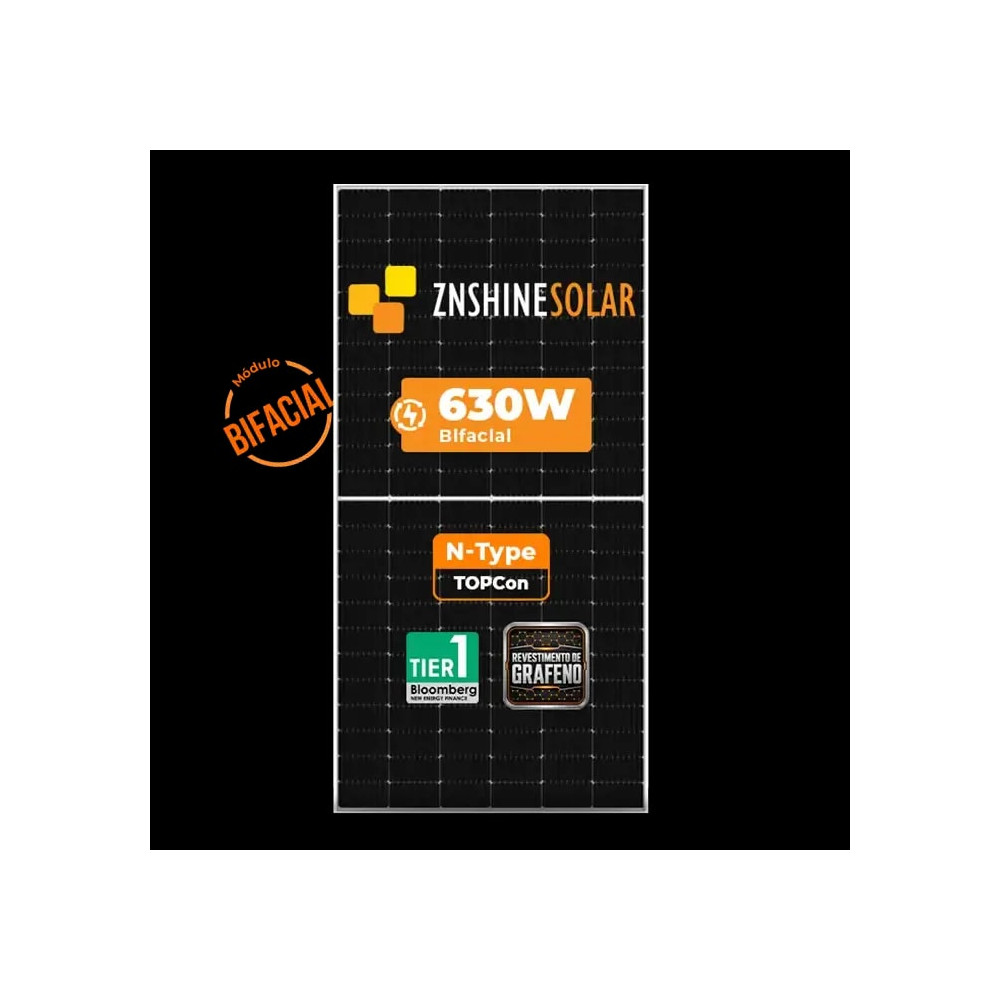

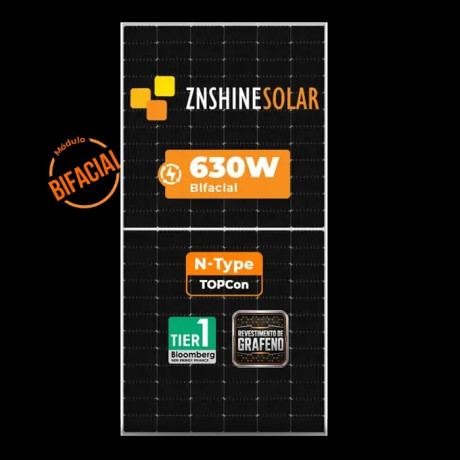

ZXNR-BD132 GRAFENO TIER 1 BIFACIAL 630W HALF CELL

Módulos Solares com Tecnologia Steel Frame e selo TIER 1.

Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.

Maior resistência mecânica

A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.

Alta resistência à corrosão

O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.

Mais durabilidade em campo

A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.

Revestimento de Grafeno

Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.

Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame

O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.

Características elétricas — STC

Potência nominal: 630W

Tensão de máxima potência (Vmp): 41,40V

Corrente de máxima potência (Imp): 15,22A

Tensão de circuito aberto (Voc): 49,30V

Corrente de curto-circuito (Isc): 16,14A

Eficiência do módulo: 23,32%

Desempenho bifacial

Tecnologia bifacial

O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:

Ganho traseiro de 5%: até 662W

Ganho traseiro de 15%: até 725W

Ganho traseiro de 25%: até 788W

Dados mecânicos

Tipo de célula: Monocristalina N-Type, células retangulares

Quantidade de células: 132 células, configuração 6 × 22

Dimensões: 2382 × 1134 × 28,5 mm

Peso: 33,5 kg ± 1,0 kg

Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo

Caixa de junção: IP68, com 3 diodos

Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores

Conectores: Compatível com MC4 ou MC4 EVO2

Condições de operação

Tensão máxima do sistema: 1500V DC

Temperatura de operação: -40°C a +85°C

Fusível máximo em série: 30A

Carga estática frontal máxima: até 5400 Pa

Carga estática traseira máxima: até 2400 Pa

NMOT: 44°C ± 2°C

Coeficientes de temperatura

Coeficiente de temperatura de Pmax: -0,28%/°C

Coeficiente de temperatura de Voc: -0,23%/°C

Coeficiente de temperatura de Isc: +0,045%/°C

Fator bifacial de referência: 80% ± 10%

Garantias e certificações

Garantia de produto: 12 anos

Garantia de performance: 30 anos

Degradação anual: 0,40%

Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001
