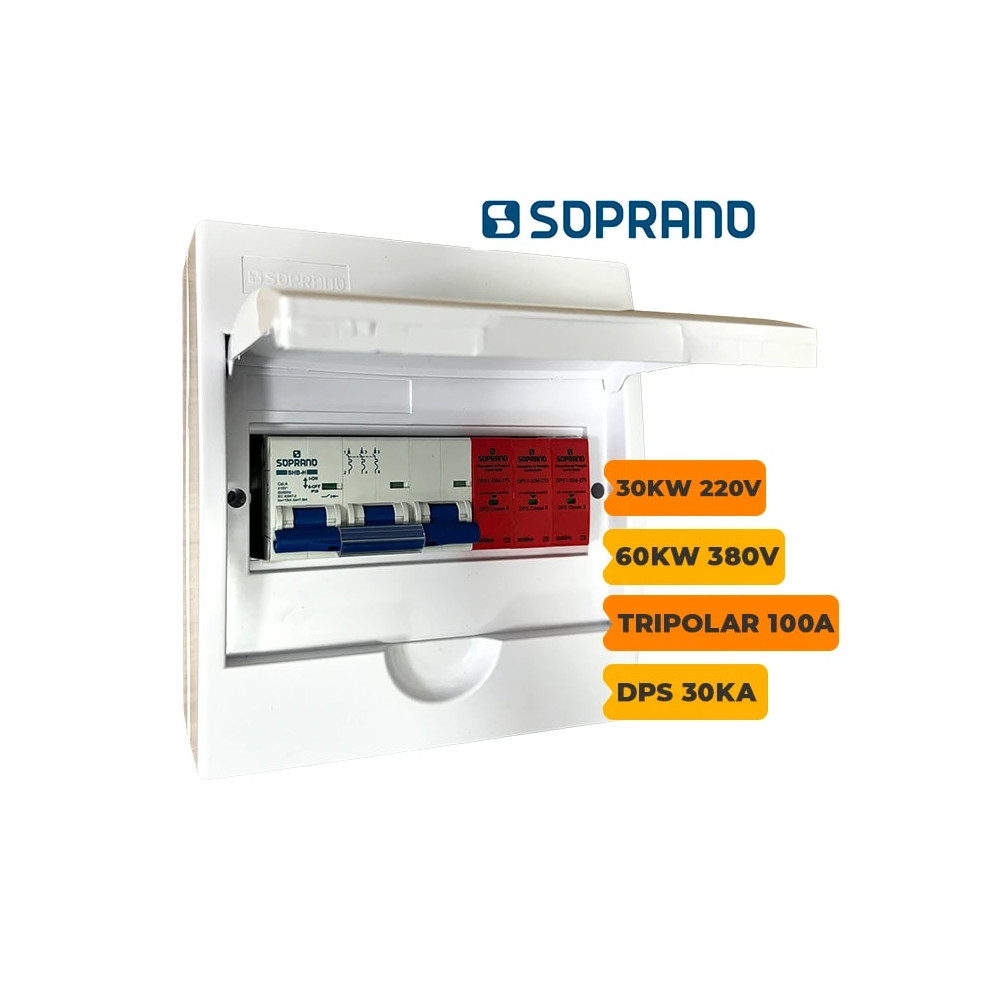

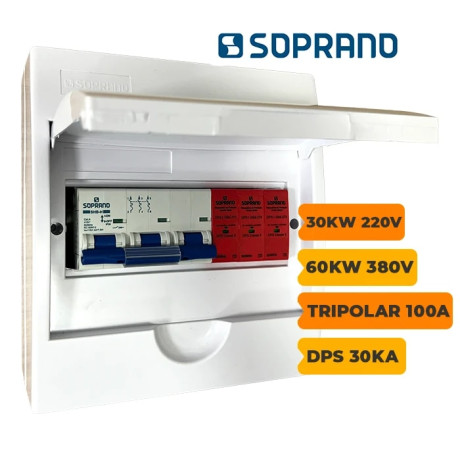

QUADRO CA SOPRANO TRIPOLAR 100A COM DPS 30KA 275V

Solução para rede trifásica de 100A com DPS incluso

Ideal para inversores de até 30kw em redes trifasica 220V.

Ideal para inversores de até 60kw em redes trifasica 380V.

Soluções que permitem levar energia e luz de forma segura, eficiente e econômica aos lares, indústrias e construções.

O quadro pré-montado soprano é composto por:

• 01-DISJUNTOR SOPRANO TRIPOLAR 100A
• 01-QUADRO DISTRIBUIÇÃO DE SOBREPOR 8 POLOS IP40
• 03-DPS1-30M-275 DPS SOPRANO CLASSE II 30KA 275VAC

Quadro de Distribuição de Sobrepor QDS-S 8 Polos IEC-PB - Soprano

Os quadros de distribuição Soprano possibilitam o acondicionamento de dispositivos de proteção modulares no padrão IEC/DIN, que são fixados em trilho metálico no interior de um invólucro isolante, protegendo pessoas de contatos diretos e indiretos com partes potencialmente energizadas. São produzidos em material termoplástico resistente e que não propaga chamas, proporcionando maior durabilidade e segurança aos usuários. Possuem um design moderno com linhas suaves que se adaptam ao ambiente, possibilitando harmonização com a decoração e estão disponíveis na cor branca.Foram desenvolvidos para atender padrões de qualidade que o mercado exige com maior espaço interno para a passagem de cabos.

Características Técnicas:

Material: Base, tampa e porta: ABS.

Suporte para barramentos: PVC.

Trilho DIN: Aço galvanizado.

Grau de proteção: IP40.

Polos: 8

Resistência ao impacto mecânico IK08.

Acessórios inclusos: Suportes para barramentos neutro/terra e trilho DIN metálico.

Acessórios opcionais: Barramentos neutro/terra e obturadores.

Instalação

1.Os quadros possuem pré-furações para encaixe dos eletrodutos localizadas nas faces laterais e no fundo.

2.Após definir quais serão as aberturas para ligação dos eletrodutos, realize as furações/

recortes e conecte os eletrodutos ou cabos.

3.Fixe o quadro na parede e monte os dispositivos de proteção no trilho DIN (no modelo

de embutir é possível fazer o ajuste da altura dos dispositivos) monte os barramentos

neutro/terra no suporte ou torres presentes no quadro.

4.Após a instalação elétrica, fixe a moldura da tampa no quadro de distribuição com os

parafusos que o acompanham.

5.Cole os adesivos de identificação dos disjuntores.

6.Caso não sejam usados todos os espaços que o quadro comporta, cubra os espaços restantes através de obturadores (vendidos como opcionais).

Outras Características

Dimensões do produto: 222x208x87mm AxLxP

Peso: 0,58 kg

Código interno de referência: 05129.0008.11

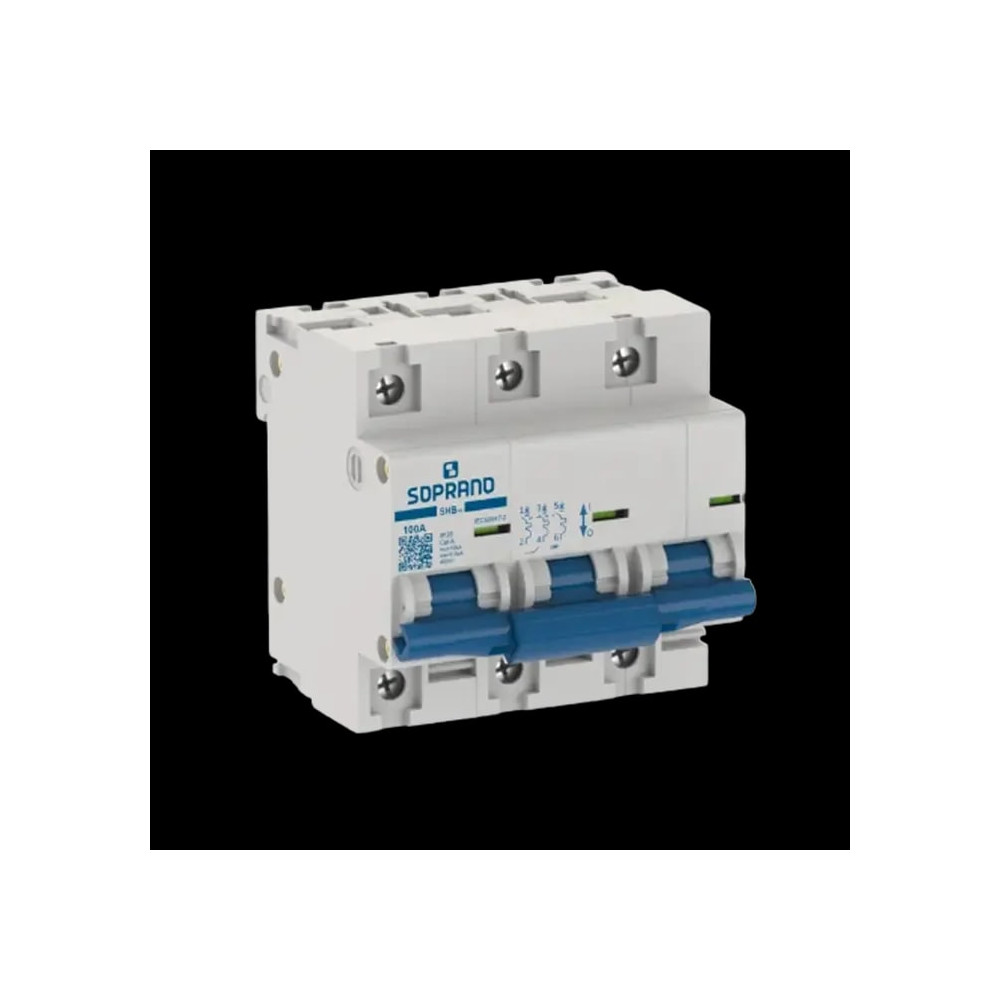

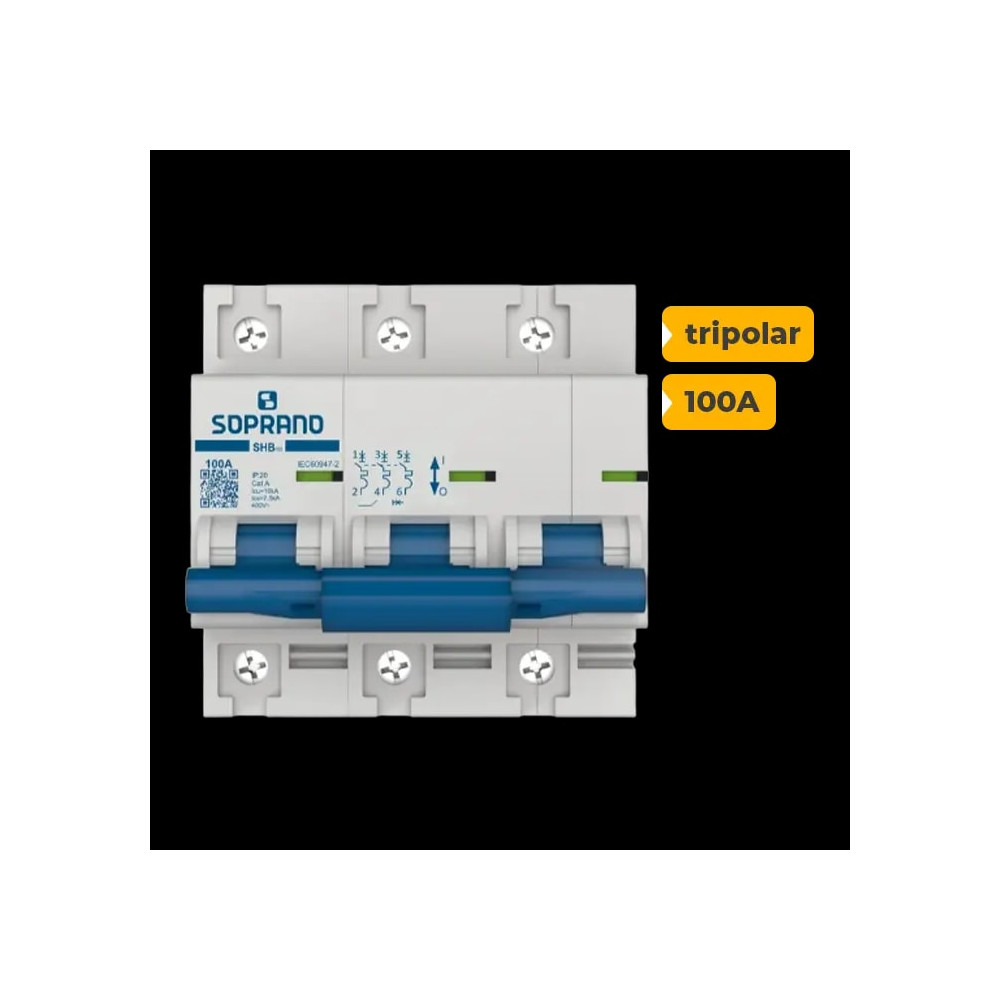

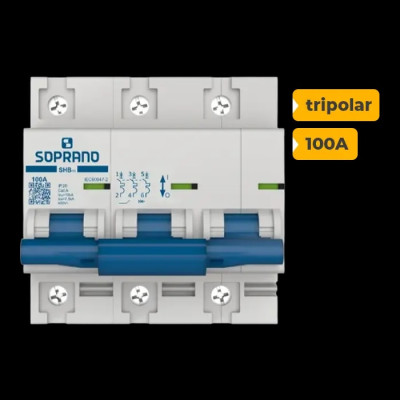

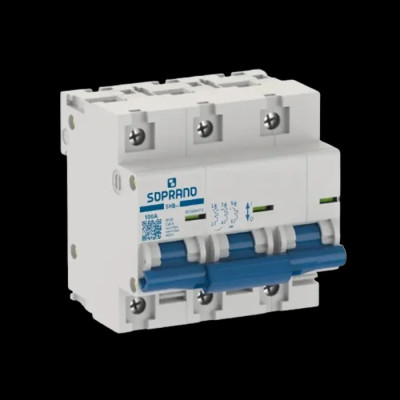

DISJUNTOR SOPRANO TRIPOLAR 100A

A linha de minidisjuntores SHB-HII proporciona proteção das instalações e dos condutores elétricos contra sobrecarga e curtos-circuitos, com capacidade de interrupção de 10kA. São construídos conforme a norma NBR IEC 60947-2 com corrente nominal até 125A, podem ser aplicados em instalações comerciais e indústriais de baixa tensão em corrente alternada.

Dados técnicos:

Em conformidade com a Norma: ABNT NBR IEC 60947-2;

Número de Polos: 3

Curva de disparo Termomagnética: 8 a 12 x In;

Corrente Nominal (In): 70, 80, 90, 100 A;

Tensão de Operação Nominal (Ue): 2 e 3 Polos: 400Vca;

Tensão de Isolação Nominal (Ui): Fase-Fase- 400V / Fase-Neutro-250V;

Tensão Suportável de Impulso Nominal (Uimp): 4kV;

Capacidade limite de interrupção (Icn): 10kA;

Capacidade limite de Interrupção em Serviço (Ics): 7,5 kA;

Frequência Nominal (CA): 60Hz;

Resistência Mecânica: 8.500 manobras;

Resistência Elétrica: 1.500 manobras;

Grau de Proteção: IP20;

Temperatura de Operação: -5 a +40°C;

Temperatura Ambiente para Armazenamento: -25 a +70°C;

Torque ideal de fixação dos condutores: 3,5 N.m;

Terminais de Conexão nos bornes: 1 a 50mm²;

Tipo de Instalação: Trilho DIN 35mm;

Tipo de Disparo: Térmico e Magnético tipo fixo;

Manípulo de Desligamento Externo: Com Indicação ON-OF

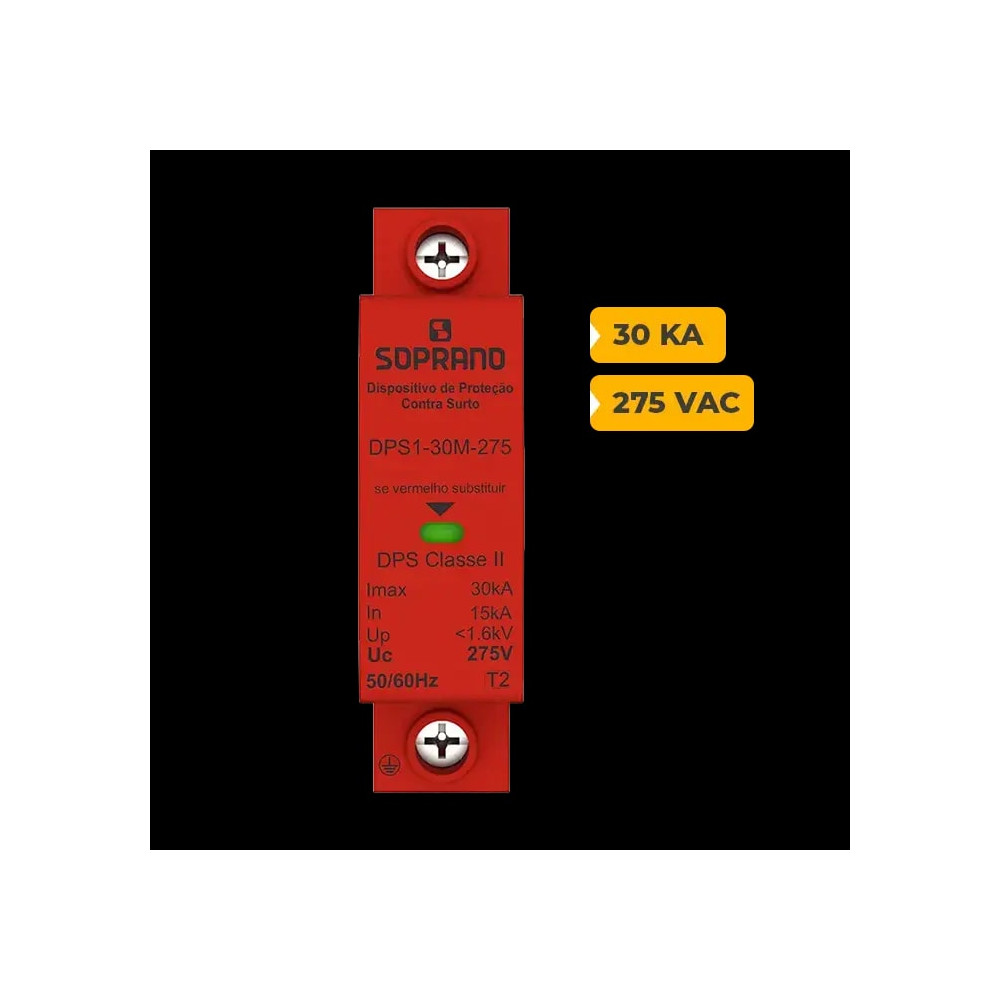

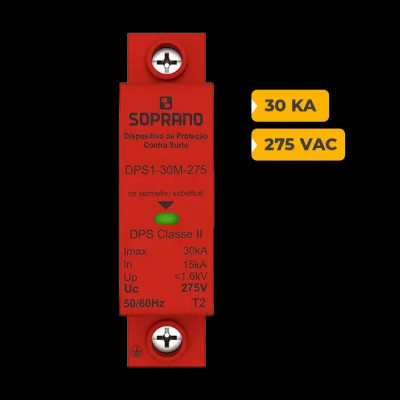

DPS CA SOPRANO CLASSE II 30KA 275VAC

Garanta a segurança dos seus dispositivos contra descargas atmosféricas e picos de tensão com o DPS Monobloco Soprano: proteção eficiente e confiável. Fácil de instalar, é compatível com trilho DIN 35mm e possui um indicador de estado de funcionamento. Sua estrutura reforçada e resistente à chama oferece alta capacidade de absorção e dissipação de energia, protegendo seus equipamentos de surtos elétricos.

Descrição do Produto

Proteção eficaz contra surtos elétricos e picos de tensão.

Facilidade de instalação em trilhos DIN padrão.

Indicador claro de vida útil, evitando surpresas.

Conformidade com normas internacionais de segurança.

Dados técnicos

Norma Técnica IEC 61643 - 11

Nº de Polos 1

Classe II

Tensão Nominal - Un 220Vca

Tensão de Operação - Uc 275Vca

Nível de Proteção de Tensão - Up ?1,2 kV ?1,6 kV

Corrente Máxima de Descarga (8/20µs) - Imax 15 kA 20 kA 30 kA 45 kA

Corrente Nominal de Descarga (8/20µs) - In 7 kA 10 kA 15 kA 20 kA

Indicações de Operações Verde (Operação) e Vermelho (Fora de Operação)

Tempo de Resposta - TA25ns

Grau de Proteção IP20

Tecnologia de Proteção Varistor de Óxido Metálico (MOV)

Temperatura de Operação -40 ~ +70ºC

Temperatura de Aplicação -5 ~ +40ºC

Seção dos Condutores de Conexão Elétrica

mm² (AWG) 4 a 25 mm²

Torque Máximo 2,0 N.m

Frequência 50/60Hz

Fixação Trilho 35 mm padrão DIN

Material PA66 reforçado com retardante de chama e elementos metálico

Especificações Técnicas

• Quadro Polo
• Quadro Corrente

Componentes do Kit

• 1x QUADRO QUADRO DISTRIBUIÇÃO DE SOBREPOR 8 POLOS IP40
• 1x DISJUNTOR CA SHB3 HII-100A DISJUNTOR SOPRANO TRIPOLAR 100A
• 3x DPS CA DPS1-30M-275 DPS SOPRANO CLASSE II 30KA 275VAC

Folhetos e Manuais

• Datasheet Disjuntor Tripolar Soprano
• Datasheet DPS Soprano
• Politica de Garantia Soprano
