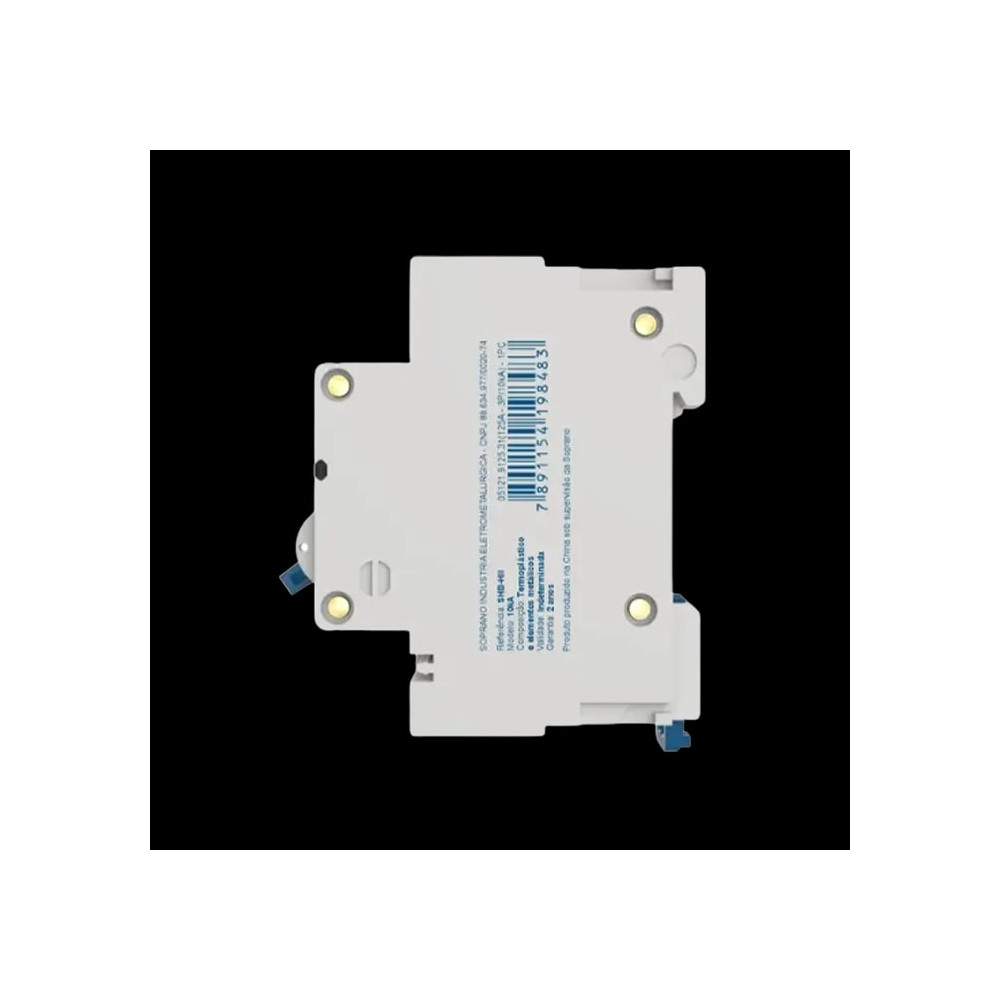

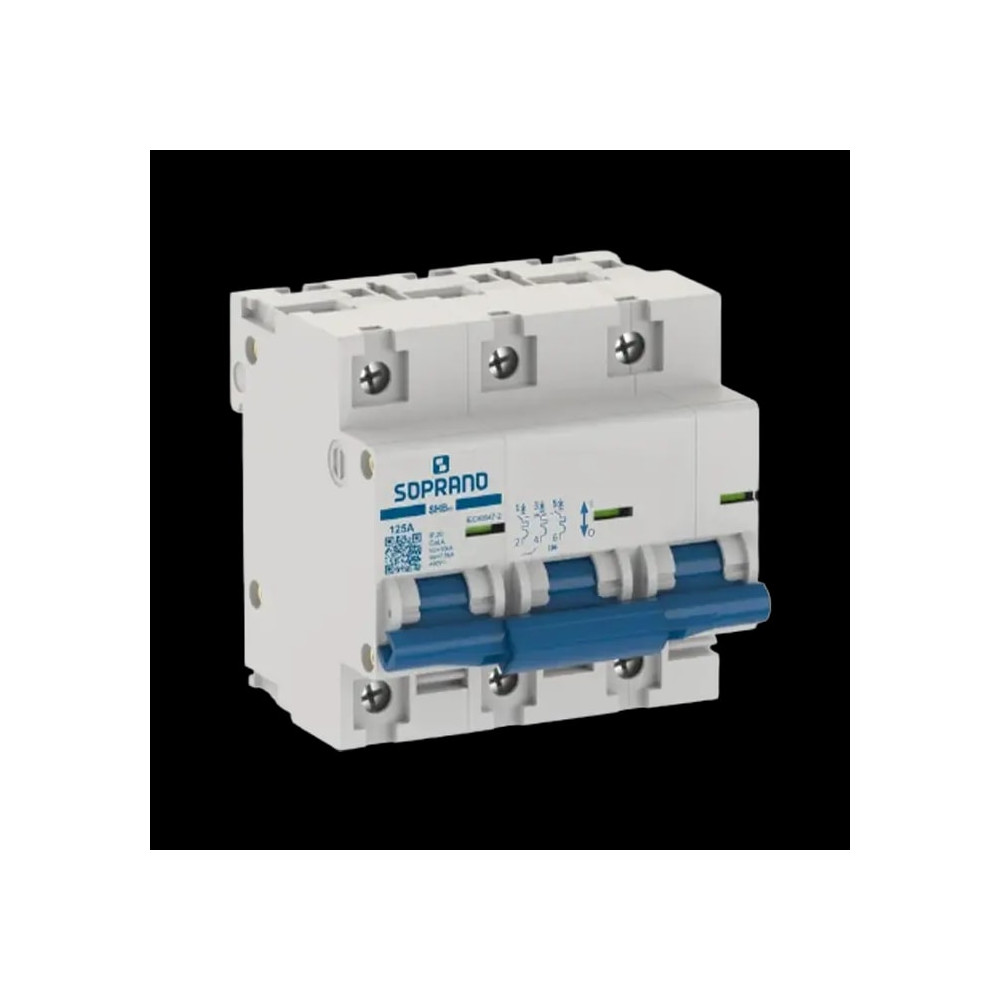

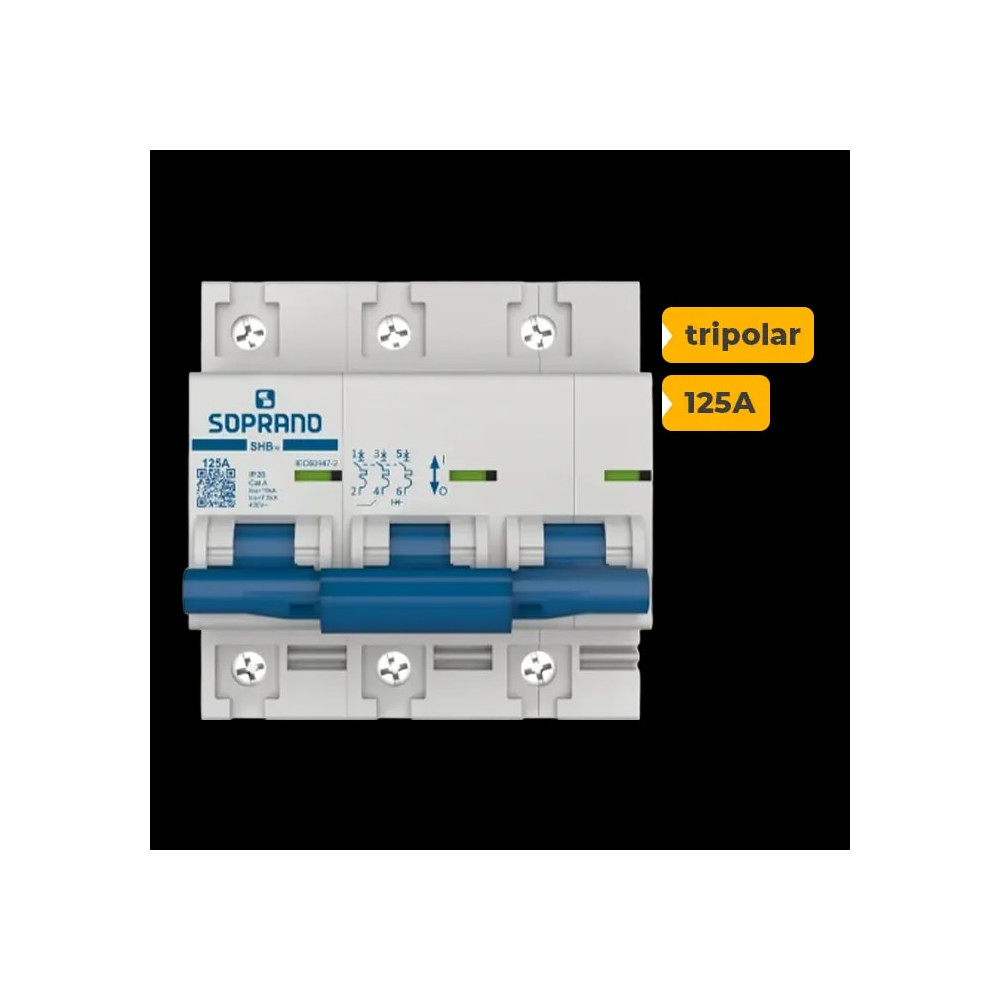

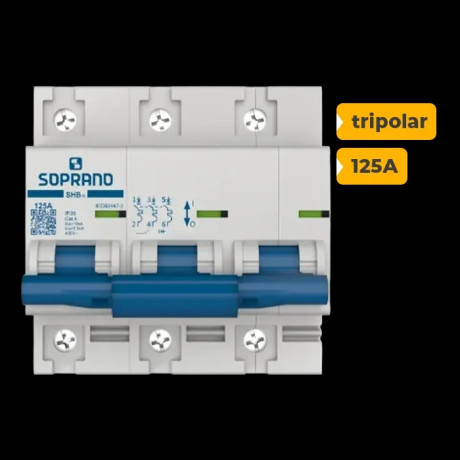

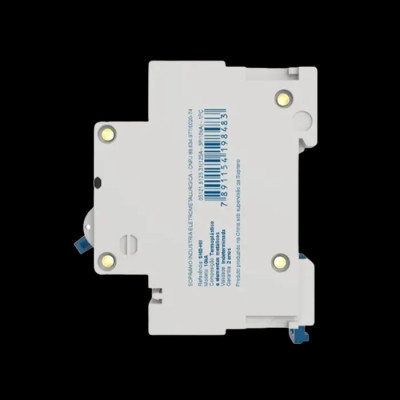

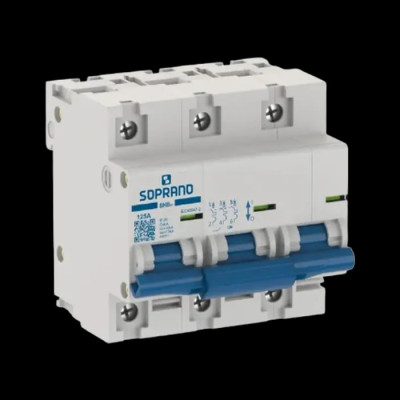

SHB3 HII-125A DISJUNTOR SOPRANO TRIPOLAR 125A

DISJUNTOR SOPRANO TRIPOLAR 125A

A linha de minidisjuntores SHB-HII proporciona proteção das instalações e dos condutores elétricos contra sobrecarga e curtos-circuitos, com capacidade de interrupção de 10kA. São construídos conforme a norma NBR IEC 60947-2 com corrente nominal até 125A, podem ser aplicados em instalações comerciais e indústriais de baixa tensão em corrente alternada.

Dados técnicos:

Em conformidade com a Norma: ABNT NBR IEC 60947-2;

Número de Polos: 3

Curva de disparo Termomagnética: 8 a 12 x In;

Corrente Nominal (In): 70, 80, 90, 100 e 125 A;

Tensão de Operação Nominal (Ue): 2 e 3 Polos: 400Vca;

Tensão de Isolação Nominal (Ui): Fase-Fase- 400V / Fase-Neutro-250V;

Tensão Suportável de Impulso Nominal (Uimp): 4kV;

Capacidade limite de interrupção (Icn): 10kA;

Capacidade limite de Interrupção em Serviço (Ics): 7,5 kA;

Frequência Nominal (CA): 60Hz;

Resistência Mecânica: 8.500 manobras;

Resistência Elétrica: 1.500 manobras;

Grau de Proteção: IP20;

Temperatura de Operação: -5 a +40°C;

Temperatura Ambiente para Armazenamento: -25 a +70°C;

Torque ideal de fixação dos condutores: 3,5 N.m;

Terminais de Conexão nos bornes: 1 a 50mm²;

Tipo de Instalação: Trilho DIN 35mm;

Tipo de Disparo: Térmico e Magnético tipo fixo;

Manípulo de Desligamento Externo: Com Indicação ON-OF
