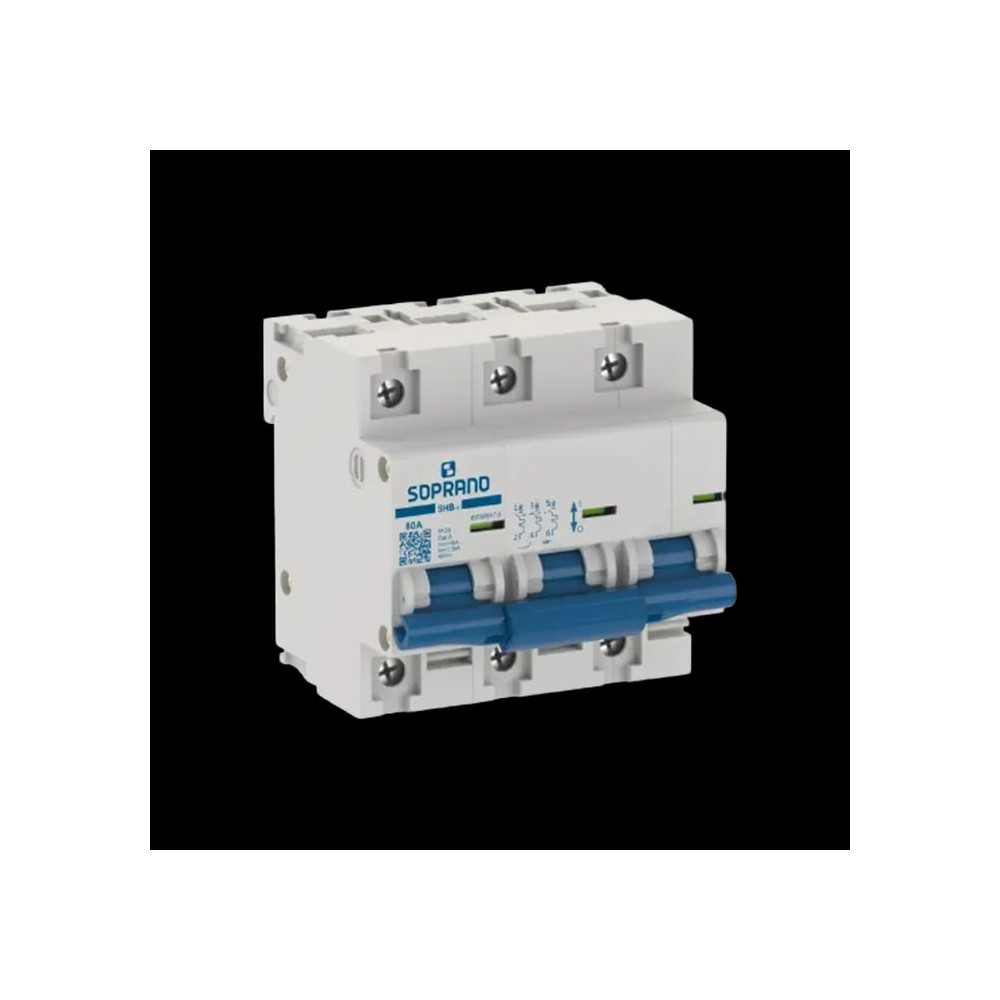

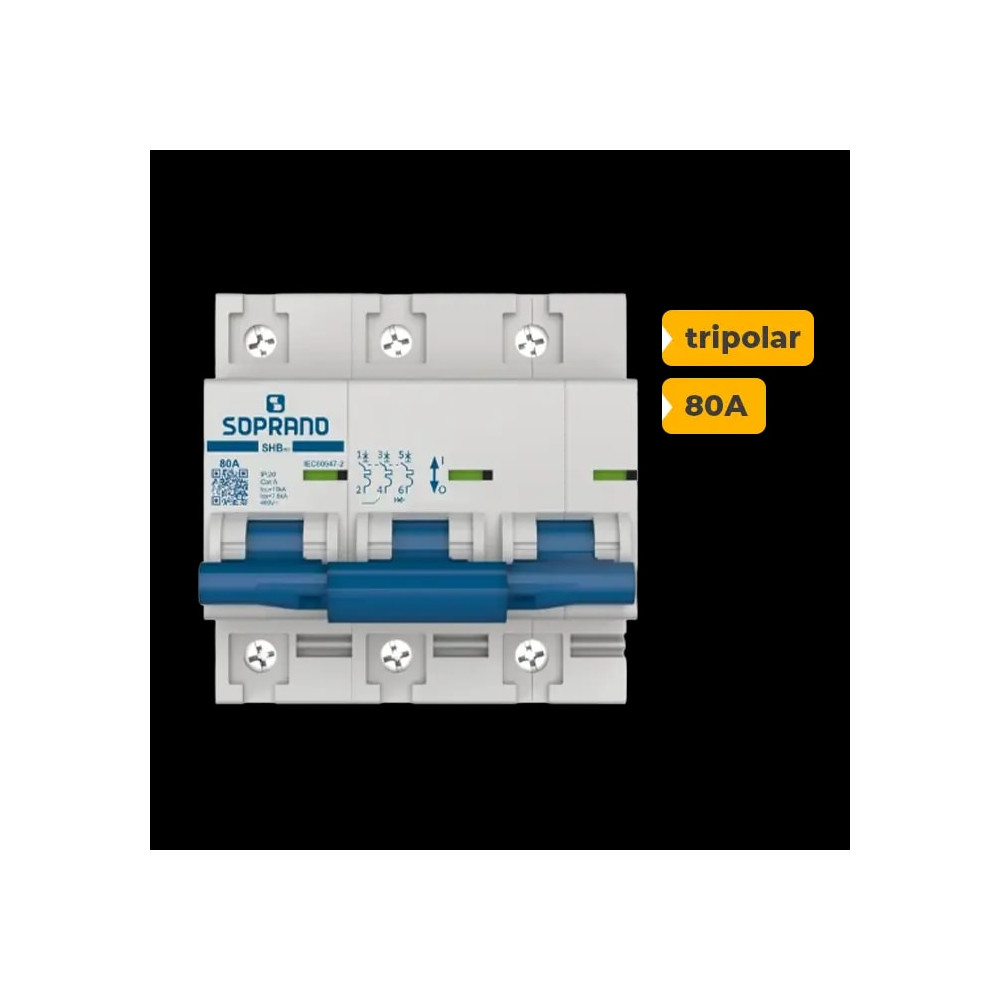

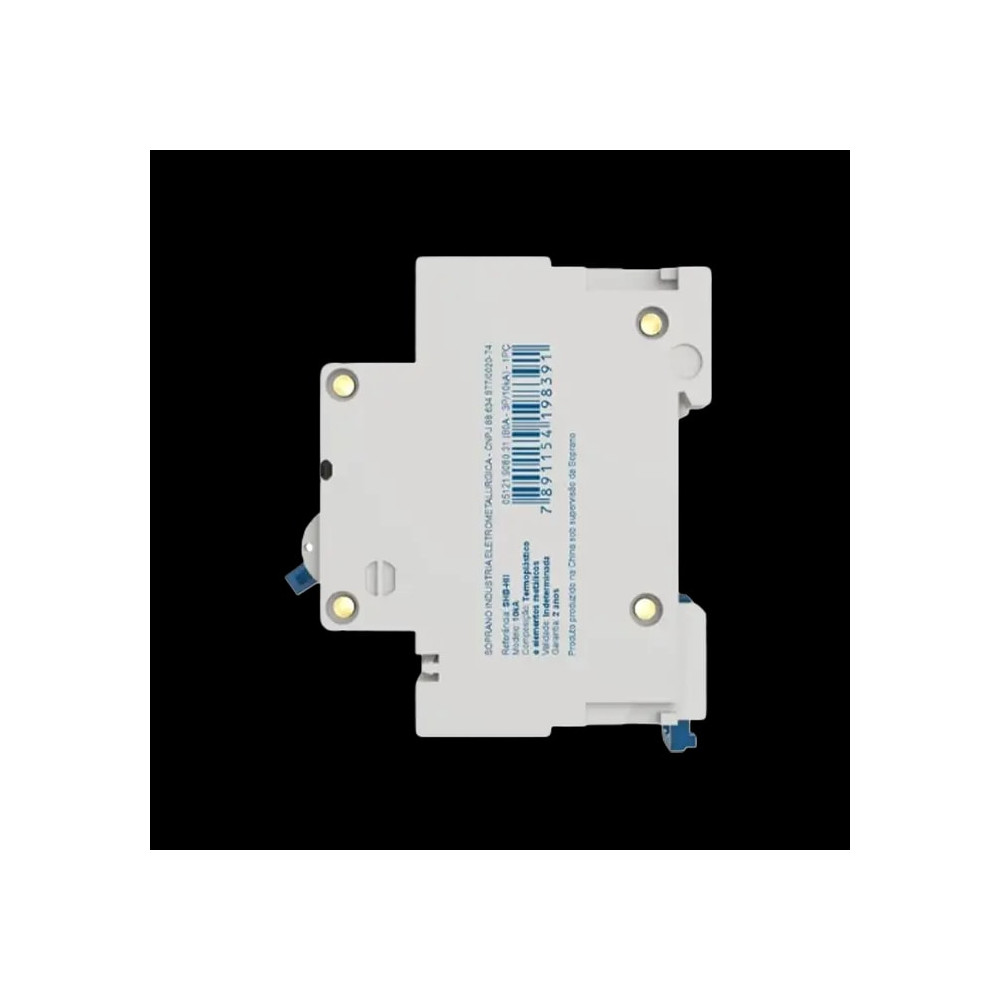

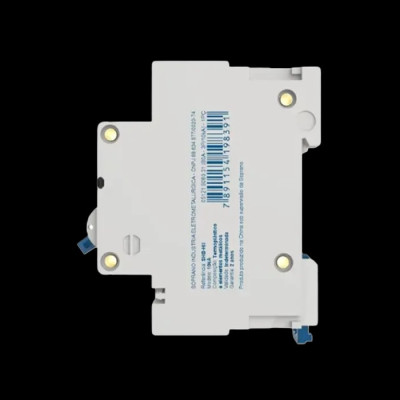

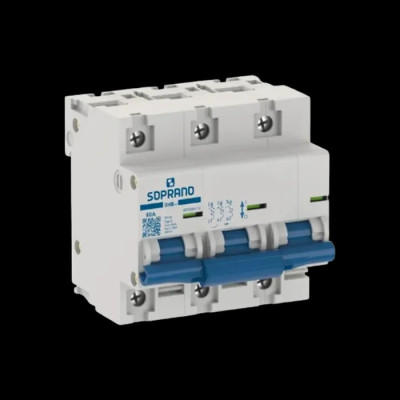

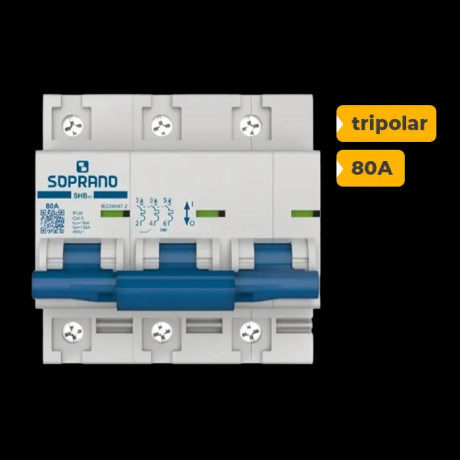

SHB3 HII-080A DISJUNTOR SOPRANO TRIPOLAR 80A

DISJUNTOR SOPRANO TRIPOLAR 80A

A linha de minidisjuntores SHB-HII proporciona proteção das instalações e dos condutores elétricos contra sobrecarga e curtos-circuitos, com capacidade de interrupção de 10kA. São construídos conforme a norma NBR IEC 60947-2 com corrente nominal até 80A, podem ser aplicados em instalações comerciais e indústriais de baixa tensão em corrente alternada.

Dados técnicos:

Em conformidade com a Norma ABNT NBR IEC 60947-2

Número de Polos 1, 2 e 3

Curva de disparo Termomagnética 8 a 12 x In

Corrente Nominal (In) 70, 80, 90, 100 e 125 A

Tensão de Operação Nominal (Ue) 1 Polo: 230/400Vca

2 e 3 Polos: 400Vca

Tensão de Isolação Nominal (Ui) Fase-Fase- 400V / Fase-Neutro-250V

Tensão Suportável de Impulso Nominal (Uimp) 4kV

Capacidade limite de interrupção (Icn) 10kA

Capacidade limite de Interrupção em Serviço (Ics) 7,5 kA

Frequência Nominal (CA) 60Hz

Resistência Mecânica 8.500 manobras

Resistência Elétrica 1.500 manobras

Grau de Proteção IP20

Temperatura de Operação -5 a +40°C

Temperatura Ambiente para Armazenamento -25 a +70°C

Torque ideal de fixação dos condutores 3,5 N.m

Terminais de Conexão nos bornes 1 a 50mm²

Tipo de Instalação Trilho DIN 35mm

Tipo de Disparo Térmico e Magnético tipo fixo

Manípulo de Desligamento Externo Com Indicação ON-OFF

Categoria de Utilização A (NBR IEC 60947-2)

Especificações Técnicas

• Disjuntor Polo
• Disjuntor Corrente
