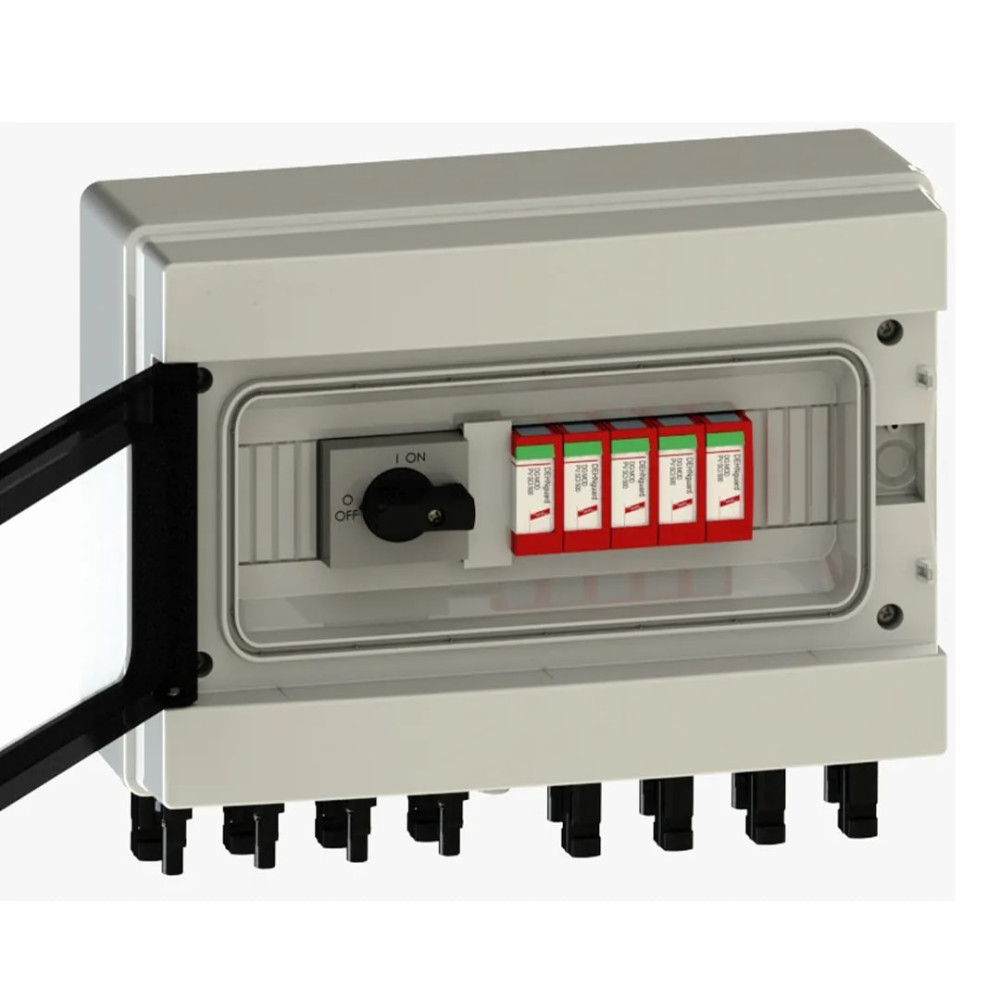

A String Box Merz é uma caixa de junção, proteção e isolamento da corrente continua (CC) indispensável para instalações fotovoltaicas conectadas à rede com inversores de strings. Desenvolvida na Alemanha com componentes e materiais da mais alta qualidade são equipadas com conectores MC4 em suas entradas e saídas permitindo muito mais segurança e agilidade nas instalações fotovoltaicas. O sistema, também, conta com dispositivos de seccionamento Merz e de proteção (DPS) Tipo II da marca Dehn, promovendo uma instalação com desempenho e segurança superiores. Além disso, possui caixa externa com grau de proteção IP65 e certificação IEC 60529 de resistência e impactos.
Funções no Sistema Solar
Proteção contra Surtos: O DPS desvia picos de tensão (causados por raios, por exemplo) para o aterramento, protegendo o inversor de danos graves.
Seccionamento Seguro: A chave seccionadora Merz permite isolar o fluxo de energia dos painéis para que técnicos realizem manutenções com segurança.
Centralização: Organiza a junção de diferentes séries de painéis (strings) em um único ponto antes da entrada no inversor.
Especificações Técnicas:
Entrada (DC):
Entradas: 4
Tensão Nominal Max: 1005 Vdc
Corrente Nominal por MPPT: 32A (16A por entrada)
Tipo de conexão: MC4
Seção de cabo: 4mm² a 6mm²
Saída (DC):
Saídas: 4
Corrente Nominal Max por saída: 16A (32A por MPPT)
Tipo de conexão: MC4
Seção de cabo: 4mm² a 6mm²
Proteções contra surtos (DC):
DPS: Tipo 2 / Classe II
Tensão Máxima (UCPV): 1005 VDC
Corrente de curto-circuito (ISCPV): 10kA
Corrente de descarga máxima: 40kA
Nível de proteção (UP): = 4 kV
Aprovações: IEC 60364-7-712
Seccionadora DC:
Corrente Max Nominal DC-PV1 a 1000 VDC por MPPT: 32 A, de acordo com IEC60947
Número MPPTs: 2 (4 contatos no total)
Caixa Externa:
Grau de proteção, resistência e impactos: IEC 60529 | IP 65 | IK08
Dimensões: 12 DIN | 218 x 308 x 118,8mm (AxLxP)
