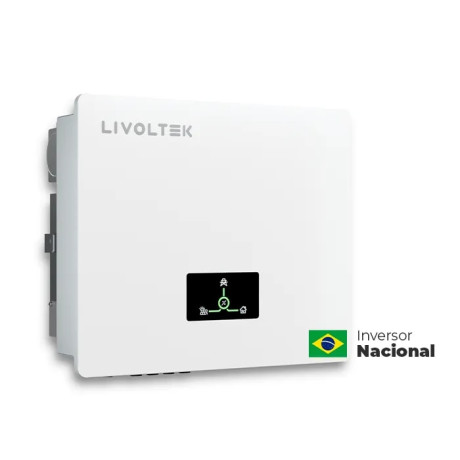

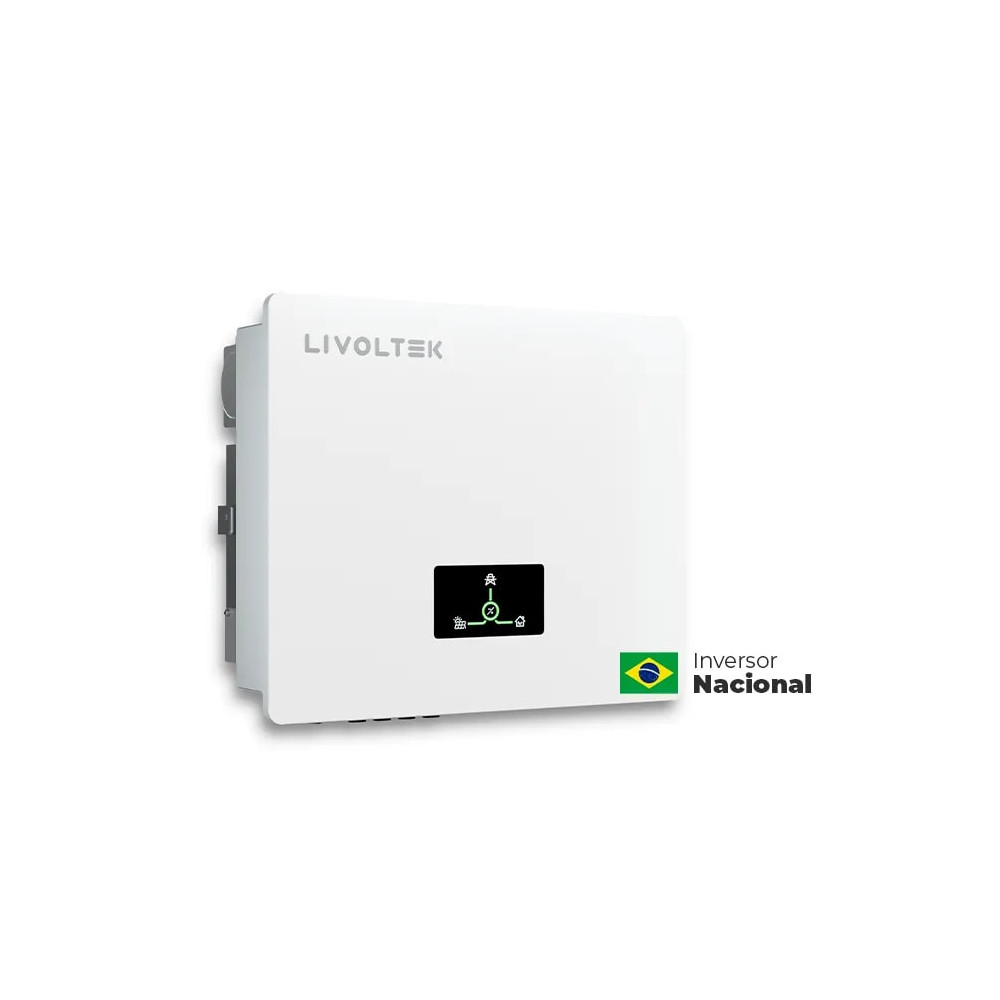

GT3-20KD1 20KW 2MPPT TRIFÁSICO 380V AFCI

Seu projeto mais competitivo com inversor nacional e FINAME.

O Livoltek GT3-20KD1 é um inversor on-grid trifásico de 20kW, desenvolvido para aplicações residenciais e comerciais em instalações trifásicas de telhado. Com relação CC/CA de 150%, sistema integrado de gerenciamento de sombreamento e partida em baixa tensão de 160V, entrega melhor aproveitamento da geração solar e maior tempo de operação ao longo do dia. Conta ainda com monitoramento inteligente, opção de limitação de exportação (Zero-Grid) e proteção AFCI integrada, oferecendo mais segurança, eficiência e praticidade para projetos de pequeno porte.

Diferenciais do produto

Inversor trifásico on-grid para aplicações residenciais e comerciais

Potência nominal de 20.000W

Potência máxima de entrada FV de 30.000Wp

Relação CC/CA de 150%

2 MPPTs independentes

Sistema integrado de gerenciamento de sombreamento

Limitação de exportação (Zero-Grid)

Aplicativo inteligente para monitoramento e otimização

Interruptor de falha de arco integrado (AFCI)

Design plug-and-play para instalação rápida

Saída CA de até 110% para maior eficiência

Partida em baixa tensão de 160V

Grau de proteção IP65 para maior robustez em campo

Proteções e segurança

DPS Tipo II integrado

Detecção de corrente FV

Proteção contra curto-circuito em CA

Proteção anti-ilhamento

Monitoramento de falha de aterramento

Monitoramento de corrente residual

Proteção AFCI integrada

Estrutura com grau de proteção IP65

Conformidade com normas de segurança e EMC internacionais

Parâmetros técnicos

Modelo: GT3-20KD1

Potência máxima de entrada FV: 30.000Wp

Tensão máxima de entrada FV: 1100V

Tensão mínima FV: 140V

Tensão de partida CC: 160V

Tensão nominal de entrada CC: 650V

Faixa de tensão MPPT: 140V – 1000V

Corrente máxima FV: 40A + 40A

Corrente máxima de curto-circuito: 52A + 52A

Número de MPPTs: 2

Strings por MPPT: 2 / 2

Saída CA

Potência nominal CA: 20.000W

Potência aparente máxima: 22.000VA

Corrente nominal de saída CA: 28,9A

Corrente máxima de saída CA: 31,8A

Tensão nominal de rede CA: 3 / N / PE, 220V / 380V, 230V / 400V

Faixa de tensão da rede: 270V – 480V

Frequência nominal: 50Hz / 60Hz

Faixa de frequência da rede: 45Hz – 55Hz / 55Hz – 66Hz

Fator de potência: >0,99

THDi: <3%

Eficiência

Eficiência máxima: 98,60%

Eficiência europeia: 98,20%

Eficiência MPPT: >99%

Dados Gerais

Dimensões: 520 x 420 x 193 mm

Peso: 24,5 kg

Grau de proteção: IP65

Resfriamento: Ventilação

Faixa de temperatura de operação: -30°C a 60°C (redução acima de 45°C)

Ruído: <40dB

Tela: LED + APP

Comunicação: RS485 (Meter), Wi-Fi + Bluetooth, DRM

Código Finame

INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT3): FINAME 04267050

INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT1): FINAME 04259477

PORTARIA DO INMETRO: 0004492/2025

SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW -04338177
