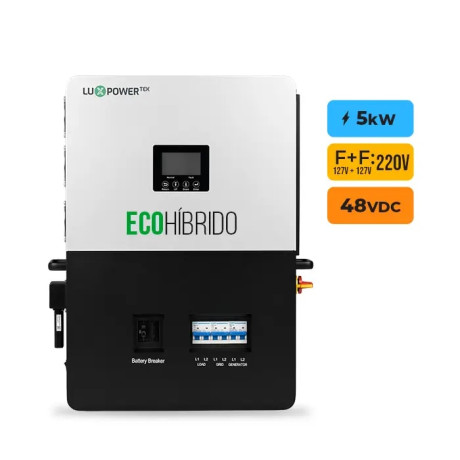

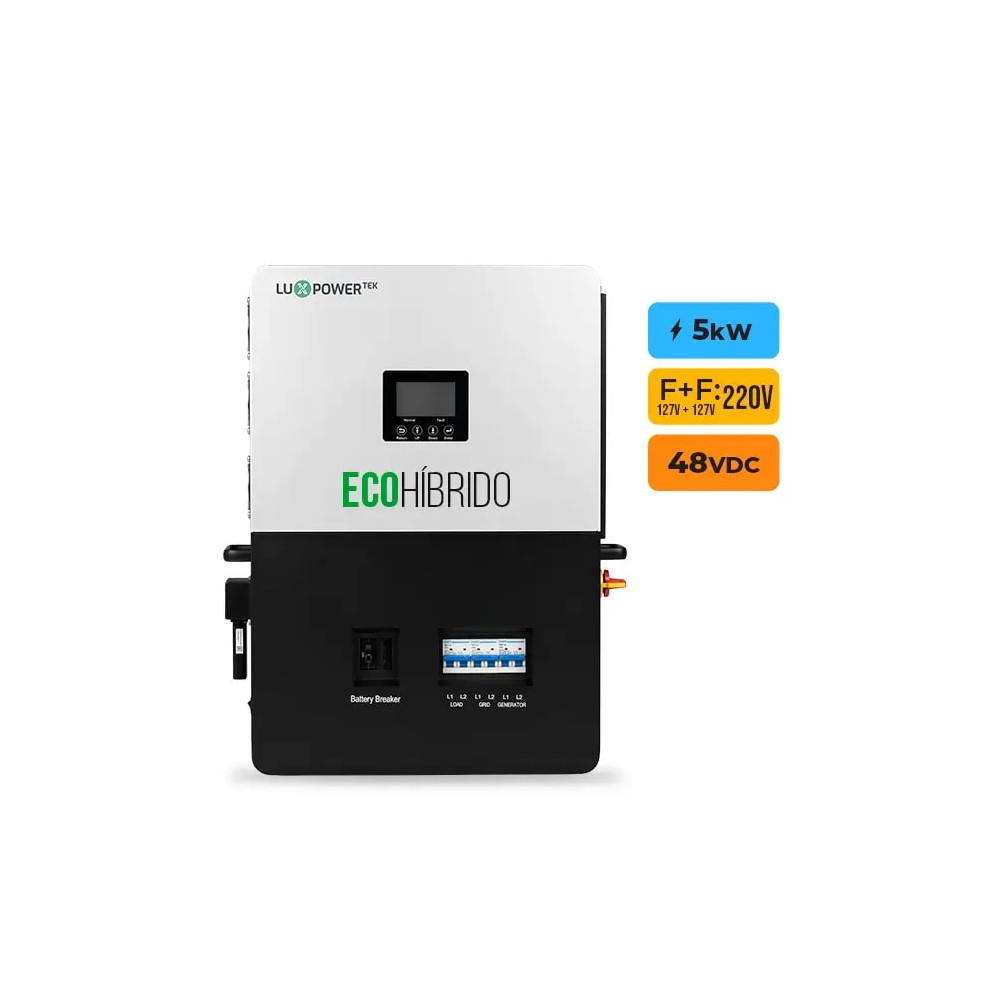

SNA-BR ECO 5KW 2MPPT SPLIT PHASE 48V AFCI WIFI

Inversor Solar Eco Híbrido – Autonomia energética com conexão inteligente à rede

O ECO-HÍBRIDO 5000 BR é um inversor híbrido bifásico inteligente desenvolvido para gestão completa de energia residencial ou comercial, com integração perfeita entre geração fotovoltaica, rede elétrica e armazenamento em baterias. Ideal para sistemas on-grid, off-grid e backup, ele oferece autonomia, segurança e eficiência no uso da energia elétrica.

Projetado para o mercado brasileiro o ECO-HÍBRIDO 5000 BR combina tecnologia avançada, design compacto e instalação simplificada, garantindo uma transição suave e automática entre as fontes de energia — rede, solar e bateria — em menos de 15 milissegundos, proporcionando alimentação contínua e estável. Com suporte para até 16 unidades em paralelo, o sistema é altamente escalável e adequado tanto para pequenas residências quanto para grandes instalações. Possui ainda porta dedicada para gerador e recursos de gerenciamento de carga inteligente, assegurando performance otimizada e maior vida útil do sistema.

Diferenciais Competitivos

Comutação ultrarrápida <15 ms

Suporte a até 16 inversores em paralelo

Porta exclusiva para gerador ou acoplamento AC

Proteção AFCI integrada para segurança avançada

Comunicação inteligente via Wi-Fi, RS485 e CAN

Design compacto e moderno

Operação silenciosa e eficiente

Descrição Técnica Detalhada

Entrada Fotovoltaica (PV DC)

Potência máxima de entrada PV: 8000 W (4000 W + 4000 W)

Tensão nominal de entrada PV: 320 V

Número de MPPTs independentes: 2 (1:1)

Faixa de tensão de entrada PV: 100 ~ 480 V

Faixa de tensão MPPT: 120 ~ 385 V

Tensão de partida: 100 V

Corrente máxima por MPPT: 17 A

Corrente máxima de curto-circuito por MPPT: 25 A

Bateria

Tipo compatível: Íons de Lítio

Tensão nominal: 48 V

Faixa de operação: 38,4 ~ 60 V

Corrente máxima de carga/descarga: 115 A

Potência máxima de carga/descarga: 5000 W

Funções automáticas:

Despertar da bateria via PV

Despertar da bateria via rede elétrica

Rede (Grid)

Tensão nominal de saída AC: 127/220 V

Frequência nominal: 60 Hz

Corrente máxima de entrada AC: 35 A

Potência máxima de entrada AC: 7370 W

Corrente contínua de passagem AC: 32 A

Gerador (GEN)

Tensão nominal: 127/220 V

Frequência nominal: 60 Hz

Corrente de entrada: 35 A

Potência nominal de entrada: 7370 W

Saída UPS (Ininterrupta)

Potência nominal: 5000 W

Tensão de saída: 127/220 V

Corrente nominal: 22,8 A

Frequência: 60 Hz

Potência de surto: 2×Pn por até 2 segundos

Tempo de comutação: <15 ms (único) / <30 ms (paralelo)

Forma de onda: Senoidal pura

THDv: <3%

Eficiência e Proteções

Eficiência MPPT: 99,9%

Eficiência global: 93%

Proteções:

Sobretensão / Sobrecorrente

Curto-circuito AC

Inversão de polaridade da bateria

Surtos AC Tipo III

Detecção de arco elétrico (AFCI)

Desligamento rápido

Disjuntores dedicados (AC, UPS, bateria e ge

Dados Gerais

Dimensões: 450 × 650 × 150 mm

Peso: 24 kg

Grau de proteção: IP20

Temperatura de operação: 0°C a 50°C

Armazenamento: -15°C a 60°C

Umidade relativa: 5% ~ 95%

Interface: LCD + LED / RS485 / Wi-Fi / CAN

Método de resfriamento: Inteligente (sem transformador)

Altura máxima de operação: <2000 m

Ruído típico: <50 dB

Certificações: CSA C22.2 No.107.1, UL 1741
