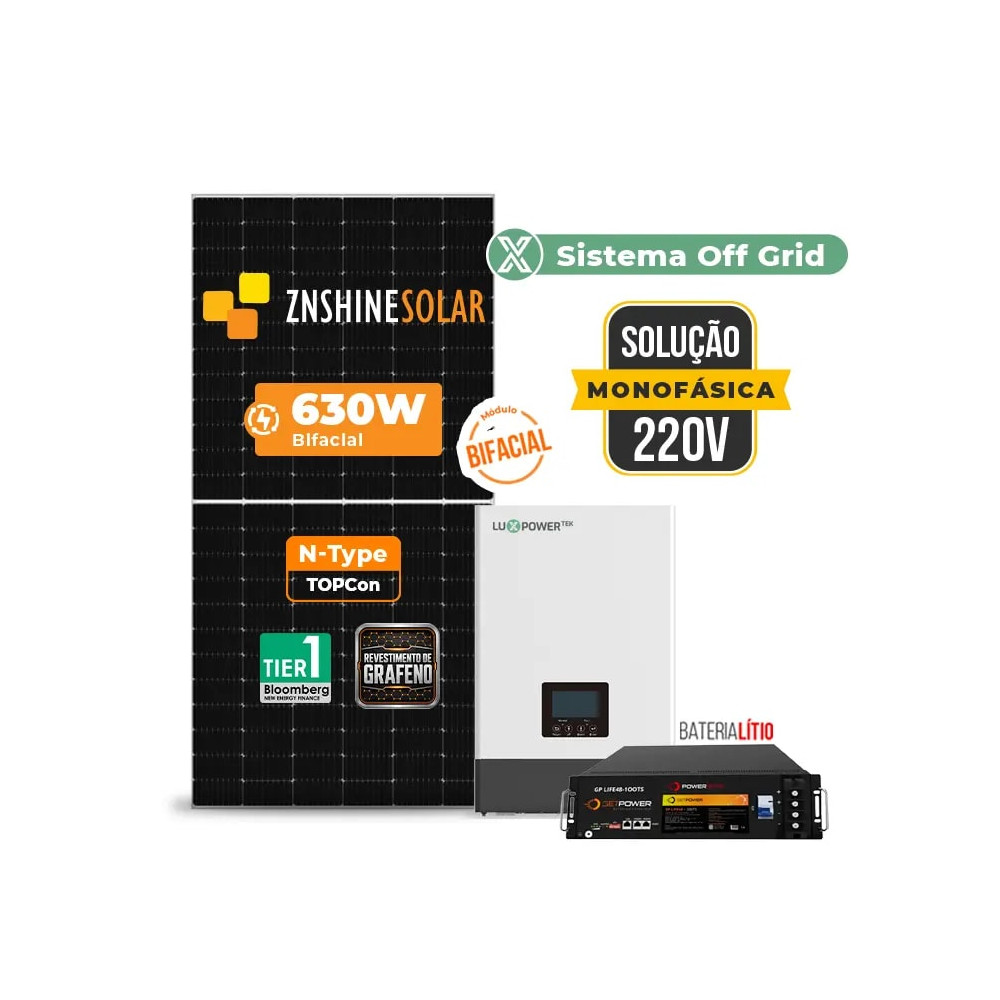

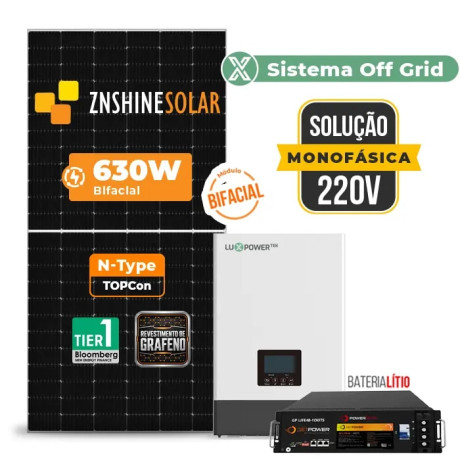

O Gerador de Energia Solar para o Retrofit é uma solução inovadora criada para modernizar sistemas solares on-grid existentes, integrando a eles um sistema off-grid interativo com armazenamento em baterias. Com essa atualização, é possível transformar sistemas on grid em geradores híbridos, aumentando a segurança energética e a autonomia, sem necessidade de novas homologações. Essa solução inteligente aproveita a estrutura já instalada, garantindo uma gestão otimizada da energia.
Alguns cenários de uso:
Esse Gerador Off Grid Interativo com potência de 1,260 KWp, é composto por:
Abaixo uma sugestão de aplicação que esse sistema pode atender:
Importante:
A tabela de especificações disponibilizada é uma referência de carga e autonomia sugerida. Ela serve como um guia para facilitar o entendimento da capacidade do sistema, mas recomendamos a validação exata das demandas de potência e horas de uso para garantir o melhor dimensionamento do projeto.
Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.
Maior resistência mecânica
A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.
Alta resistência à corrosão
O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.
Mais durabilidade em campo
A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.
Revestimento de Grafeno
Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.
Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame
O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.
Características elétricas — STC
Potência nominal: 630W
Tensão de máxima potência (Vmp): 41,40V
Corrente de máxima potência (Imp): 15,22A
Tensão de circuito aberto (Voc): 49,30V
Corrente de curto-circuito (Isc): 16,14A
Eficiência do módulo: 23,32%
Desempenho bifacial
Tecnologia bifacial
O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:
Ganho traseiro de 5%: até 662W
Ganho traseiro de 15%: até 725W
Ganho traseiro de 25%: até 788W
Dados mecânicos
Tipo de célula: Monocristalina N-Type, células retangulares
Quantidade de células: 132 células, configuração 6 × 22
Dimensões: 2382 × 1134 × 28,5 mm
Peso: 33,5 kg ± 1,0 kg
Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo
Caixa de junção: IP68, com 3 diodos
Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores
Conectores: Compatível com MC4 ou MC4 EVO2
Condições de operação
Tensão máxima do sistema: 1500V DC
Temperatura de operação: -40°C a +85°C
Fusível máximo em série: 30A
Carga estática frontal máxima: até 5400 Pa
Carga estática traseira máxima: até 2400 Pa
NMOT: 44°C ± 2°C
Coeficientes de temperatura
Coeficiente de temperatura de Pmax: -0,28%/°C
Coeficiente de temperatura de Voc: -0,23%/°C
Coeficiente de temperatura de Isc: +0,045%/°C
Fator bifacial de referência: 80% ± 10%
Garantias e certificações
Garantia de produto: 12 anos
Garantia de performance: 30 anos
Degradação anual: 0,40%
Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O inversor solar Off Grid Interativo 5000W é uma solução robusta, inteligente e eficiente, desenvolvida para entregar autonomia energética real em locais com instabilidade na rede elétrica ou sem acesso à concessionária. Com dupla entrada MPPT, compatibilidade com baterias de lítio e capacidade de carregamento por fonte fotovoltaica, rede ou gerador, esse equipamento atende com excelência a diferentes tipos de projetos — desde residências isoladas até comércios com cargas críticas.
Cenários de Aplicação
Residências em áreas com rede instável ou ausente
Ideal para regiões rurais, zonas de expansão urbana ou locais onde as quedas de energia são frequentes, o inversor garante fornecimento ininterrupto comutando em menos de 15ms, sem causar impacto em eletrodomésticos sensíveis. A compatibilidade com baterias de lítio 48V permite soluções compactas, seguras e de longa durabilidade.
Exemplo prático:
Casa com freezer, geladeira, iluminação, roteador e bomba pressurizadora conectados ao inversor, com backup completo mesmo durante apagões.
Pequenos comércios com cargas críticas
Para estabelecimentos como padarias, mercados, escritórios, farmácias e lojas de conveniência, que não podem parar por falta de energia, o inversor oferece alimentação segura e inteligente. A potência de surto de até 2 vezes a nominal por 2 segundos permite o acionamento de motores e compressores, além de manter o fluxo de operação com proteção total.
Exemplo prático:
Um pequeno mercado com PDV, câmeras de segurança, balanças, iluminação e sistema de refrigeração protegidos por um sistema com 2 inversores em paralelo e banco de baterias dimensionado.
Projetos com fontes múltiplas (FV + Rede + Gerador)
O inversor permite que o carregamento das baterias seja feito via painel solar, rede elétrica ou grupo gerador, alternando automaticamente entre elas de acordo com a prioridade programada. Isso proporciona flexibilidade operacional em locais com limitação de geração solar ou quando há demanda por autonomia estendida.
Exemplo prático:
Posto de combustível ou torre de comunicação com necessidade de operação 24h e falhas frequentes da rede pública. O sistema gerencia automaticamente o uso de energia da rede, banco solar e gerador para manter tudo funcionando com eficiência.
INVERSOR SOLAR OFF GRID INTERATIVO
Especificações
Potência Máxima de Arranjo FV (W): 8000 (4000/4000)
Tensão de Entrada FV Nominal (V): 320
Número de MPPTs: 2
Numero de entradas por MPPT: 1
Faixa de Tensão FV de Entrada (V): 100-480
Faixa de Tensão do MPPT (V): 120-385
Tensão de Inicialização (V): 100
Máxima Corrente por MPPT (A): 17/17
Máxima Corrente de Curto-Circuito por MPPT (A): 25/25
Entrada para bateria
Tipos Compatíveis de Baterias: Ion-Lítio
Tensão Nominal da Bateria (V): 48
Faixa de Tensão da Bateria (V): 38.40 - 60.00
Máxima Corrente de Carga/Descarga (A): 110/110
Máxima potência de Carga/Descarga(W): 5000
Capacidade Máxima da Bateria por Inversor: >200AH
Inicialização Forçada da Bateria pelo FV: SIM
Inicialização Forçada da Bateria pela Rede: SIM
Rede AC
Tensão Nominal CA (V): 220
Frequência CA Nominal (Hz) 60
Máxima Corrente de Entrada CA (A) :22.8A
Máxima potência de Entrada CA (A): 5000
Fator de Potência: 0.99 (Ajustável de 0.8 adiantado para 0.8 atrasado)
Corrente Nominal do Relé de ByPass do Gerador (A): 40
Gerador (GEN)
Tensão nominal do gerador (V): 220
Frequencia nominal do gerador (Hz): 60
Corrente nominal de entrada do gerador (A): 32
Potencia nominal de entrada do gerador (W): 7370
UPS (disponibilidade de energia)
Potência Nominal de Saída (W): 5000
Tensão Nominal de Saída (V): 220
Corrente Nominal de Saída (A): 22
Frequência Nominal de Saída (Hz): 50/60
Potência de Surto, duração: 2Pn, <2s
Tempo de Comutação: <15ms@Único/<30ms@Paralelo
Forma de Onda: Onda Senoidal
THDV: 3%
Eficiência
Eficiência Máxima por MPPT: 99.9%
Eficiência Máxima: 93.0%
Eficiência Máxima de Carga: 93.0%
Eficiência Máxima de Descarga: 93.0%
Proteção
Proteção de Sobrecorrente/Sobretensão: SIM
Proteção de Corrente CA de Curto-circuito: SIM
Monitoramento da Rede: SIM
Proteção de Surto CA Tipo III: SIM
Proteção de Polaridade Reversa da Bateria: SIM
Geral
Dimensões (L*A*P) (mm): 330 *505 *135mm
Peso: 14.5kg
IP: 20
Faixa de Temperatura Ambiente de Operação (ºC): 0~50
Faixa de Temperatura de Armazenamento (ºC): -15 ~60
Umidade Relativa: 5% ~95%
Interface de Display e Comunicação: LCD+LED, RS485/Wi-Fi/CAN
Garantia: 02 anos
Método de Resfriamento: Resfriamento Inteligente
Topologia: Sem transformador
Altitude: <2000m
Emissão de Ruído (típico): <50dB
Normas e Certificações
IEC 62109-1, IEC 61000, IEC62040/EN62040, IEC62109, NRS 097-2-1
Registro INMETRO: 018107/2024
A GPLiFe48-100TS é uma bateria de lítio desenvolvida para aplicações que exigem segurança, autonomia, alta eficiência e longa vida útil. Indicada para sistemas fotovoltaicos off grid e híbridos, também atende operações de backup de energia e projetos de telecomunicações, entregando desempenho confiável em diferentes cenários
Principais benefícios
Alta densidade de energia: mais armazenamento com menos espaço.
Excelente desempenho de carga e descarga, com alta corrente disponível.
Recarga mais eficiente, contribuindo para melhor aproveitamento do sistema.
Longa vida útil, com mais de 6000 ciclos em condições especificadas.
Ampla faixa de temperatura de operação, para maior versatilidade de uso.
BMS integrado, com controle e proteção da vida útil da bateria.
Compatibilidade com inversores de marcas como Growatt, Goodwe, Victron, Deye e Sofar
Aplicações
A GPLiFe48-100TS é recomendada para:
Sistemas fotovoltaicos off grid
Sistemas híbridos
Telecomunicações
Sistemas de backup de energia
Especificações técnicas
ensão nominal: 48V
Capacidade nominal: 100Ah
Faixa de tensão operacional: 40V a 54,5V
Tensão de carga: 52,5V a 54,5V
Corrente recomendada de carga/descarga: 50A
Corrente máxima de carga/descarga: 100A
Tensão de corte de descarga: 40V
Dimensões e peso
Altura: 133 mm
Largura: 442 mm
Profundidade: 440 mm
Peso aproximado: 40 kg
Instalação e comunicação
Instalação: rack 19”
Comunicação: CAN / RS485
Indicadores: ALM / RUN / SOC
Paralelismo: suporta até 16 conjuntos em paralelo
Proteções e segurança
A bateria conta com sistema de proteção para:
sobretensão,subtensão,curto-circuito,sobrecarga
sobrecorrente,sobretemperatura,proteção contra baixa temperatura
Condições de operação
Resfriamento: auto-resfriamento
Altitude máxima: até 4000 m
Umidade de operação: 5% a 95%
Temperatura de carga: -5°C a +45°C
Temperatura de descarga: -20°C a +50°C
Temperatura recomendada de operação: +15°C a +35°C
Temperatura de armazenamento: -20°C a +35°C
Certificações
ISO9001,ISO14001,CE,N38.3,UL,IEC6261
SGF 3,78KWP ZNSHINE 630W WPV 5KW AC TRIF. 380V DC48V BAT. LITIO 20,48kWh
SGF 3,78KWP ZNSHINE 630W WPV 5KW AC TRIF. 380V DC48V BAT. LITIO 19,2kWh
SGF 1,26KWP ZNSHINE 630W WPV 5KW AC 220 MONO DC48V BAT. LITIO 5,12kWh
SGF 1,24KWP ERA BLACK 620W WPV 5KW AC 220 MONO DC48V BAT. LITIO 4,8kWh
SGF 3,78KWP ZNSHINE 630W WPV 5KW AC TRIF. 380V DC48V BAT. LITIO 20,48kWh
SGF 7,56KWP ZNSHINE 630W PV29 HP 5KW AC220V DC48V BAT. LITIO 4,8kWh
