O LIVOLTEK GT1-5KD2 é um inversor on-grid monofásico de 5 kW, desenvolvido para aplicações residenciais com foco em eficiência, segurança e praticidade na instalação. Conta com 2 MPPTs, corrente de entrada de até 16A por string, compatibilidade com módulos fotovoltaicos de alta potência e monitoramento remoto via Wi-Fi, entregando maior controle e desempenho ao sistema. Também possui proteção AFCI integrada, ampliando a segurança da operação.
Diferenciais do produto
Potência nominal de saída CA de 5000W
2 MPPTs para melhor aproveitamento da geração
Corrente de entrada de 16A + 16A
Superdimensionamento FV de até 150%
Sobrecarga de saída de até 110%
Monitoramento inteligente via APP e plataforma web
Instalação rápida com design plug-and-play
Compatível com módulos de alta potência
Proteções e segurança
Proteção AFCI integrada
DPS tipo II
Proteção anti-ilhamento
Proteção contra curto-circuito CA
Proteção contra sobretensão de saída
Proteção contra polaridade reversa
Monitoramento de falha de aterramento
Monitoramento de corrente residual
Parâmetros técnicos
Modelo: GT1-5KD2
Potência máxima de entrada FV: 7500Wp
Tensão máxima de entrada FV: 600V
Tensão mínima FV: 70V
Tensão de partida: 90V
Tensão nominal de entrada CC: 360V
Faixa MPPT: 70V – 550V
Corrente máxima FV: 16A + 16A
Corrente máxima de curto-circuito: 20A + 20A
Número de MPPT / Strings por MPPT: 2 / 1
Potência nominal CA: 5000W
Potência aparente máxima: 5500VA
Corrente nominal de saída: 22,7A
Corrente máxima de saída: 25A
Tensão nominal de rede: 220V / 230V / 240V
Frequência nominal: 50Hz / 60Hz
Eficiência máxima: 97,70%
Eficiência Euro: 97,00%
Grau de proteção: IP65
Dimensões: 368 x 325 x 150 mm
Peso: 12 kg
Comunicação: RS485 (medidor) e Wi-Fi
Resfriamento: natura
Código Finame
INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT3): FINAME 04267050
INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT1): FINAME 04259477
PORTARIA DO INMETRO: 002616/2025
SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW -04338177
A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.

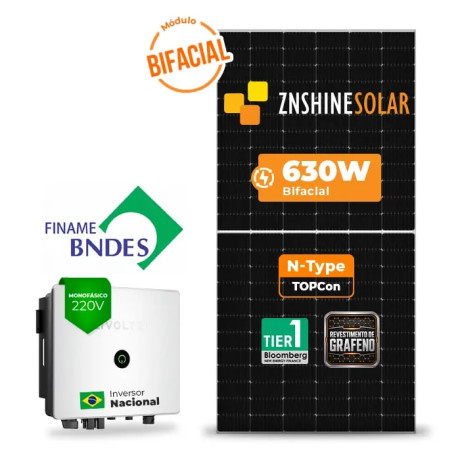

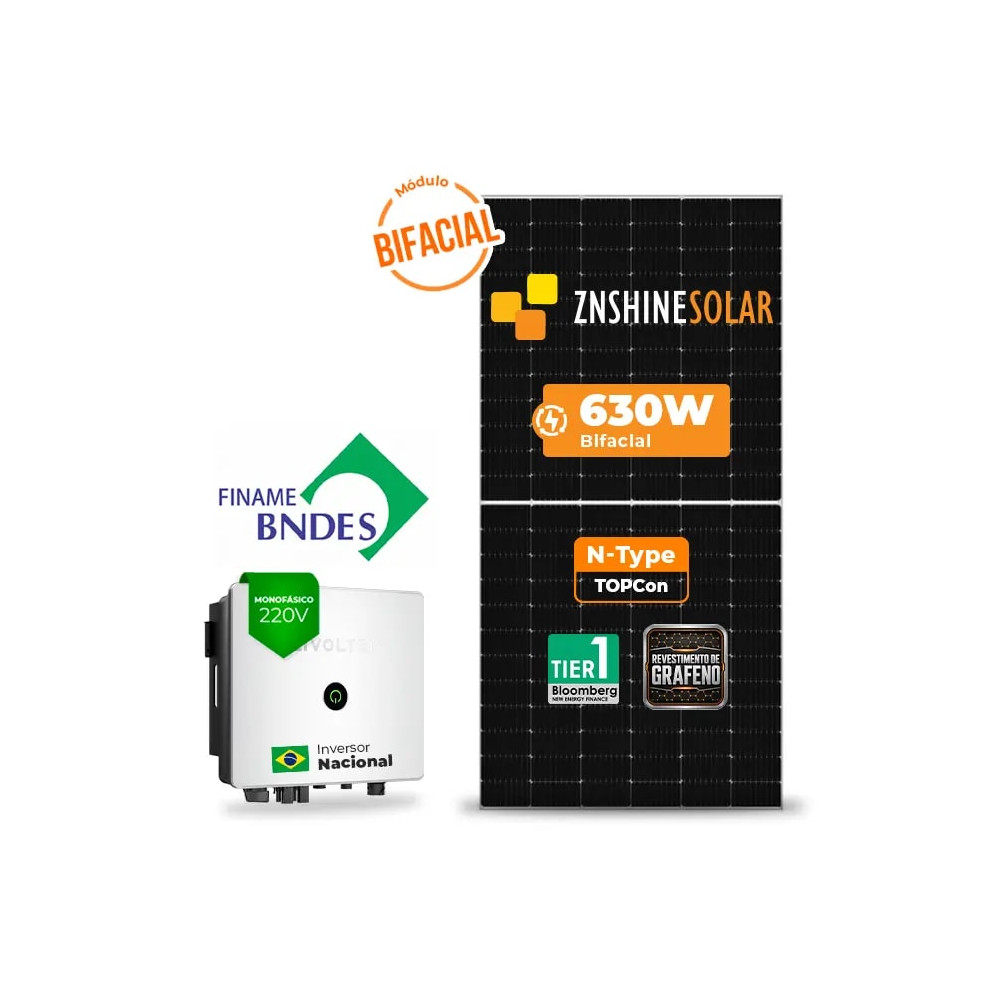

Esse Sistema Gerador Fotovoltaico com potência de 6,300 KWp,é composto por:
Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.
Maior resistência mecânica
A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.
Alta resistência à corrosão
O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.
Mais durabilidade em campo
A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.
Revestimento de Grafeno
Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.
Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame
O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.
Características elétricas — STC
Potência nominal: 630W
Tensão de máxima potência (Vmp): 41,40V
Corrente de máxima potência (Imp): 15,22A
Tensão de circuito aberto (Voc): 49,30V
Corrente de curto-circuito (Isc): 16,14A
Eficiência do módulo: 23,32%
Desempenho bifacial
Tecnologia bifacial
O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:
Ganho traseiro de 5%: até 662W
Ganho traseiro de 15%: até 725W
Ganho traseiro de 25%: até 788W
Dados mecânicos
Tipo de célula: Monocristalina N-Type, células retangulares
Quantidade de células: 132 células, configuração 6 × 22
Dimensões: 2382 × 1134 × 28,5 mm
Peso: 33,5 kg ± 1,0 kg
Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo
Caixa de junção: IP68, com 3 diodos
Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores
Conectores: Compatível com MC4 ou MC4 EVO2
Condições de operação
Tensão máxima do sistema: 1500V DC
Temperatura de operação: -40°C a +85°C
Fusível máximo em série: 30A
Carga estática frontal máxima: até 5400 Pa
Carga estática traseira máxima: até 2400 Pa
NMOT: 44°C ± 2°C
Coeficientes de temperatura
Coeficiente de temperatura de Pmax: -0,28%/°C
Coeficiente de temperatura de Voc: -0,23%/°C
Coeficiente de temperatura de Isc: +0,045%/°C
Fator bifacial de referência: 80% ± 10%
Garantias e certificações
Garantia de produto: 12 anos
Garantia de performance: 30 anos
Degradação anual: 0,40%
Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001
A Estrutura Mini Trilho Baixo 42 cm é a solução ideal para fixação de painéis solares em telhados metálicos trapezoidais. Desenvolvida pela Pratyc com alumínio 6005-T5 de alta resistência e fixadores em aço inox 304, oferece durabilidade, leveza e resistência à corrosão, garantindo desempenho superior em projetos fotovoltaicos residenciais, comerciais e industriais.
Design compact
Seu design compacto permite instalação rápida e segura, distribuindo a carga dos módulos solares de forma uniforme e garantindo a estanqueidade da cobertura com vedação em borracha EPDM. É a escolha perfeita para integradores solares que buscam velocidade de montagem, confiabilidade e compatibilidade com diferentes módulos fotovoltaicos.
Vantagens da Estrutura Mini Trilho Baixo Pratyc:
Compatível com módulos solares de diversas marcas e tamanhos
Ideal para telhados metálicos com perfil trapezoidal
Kit completo com suportes, grampos e fixadores
Alta durabilidade em ambientes externos
Vedação eficiente contra infiltrações
Facilita a instalação, reduzindo tempo de obra e custo operacional
Aplicações recomendadas:
Sistemas de energia solar fotovoltaica on-grid e off-grid
Instalações residenciais, comerciais e industriais
Telhados metálicos trapezoidais
Conteúdo do kit:
10 Suportes Mini Trilho Baixo (42 cm) – Alumínio 6005-T5
40 Parafusos auto brocantes sextavados 5,5 x 1" – Inox 304
8 Grampos intermediários – Alumínio 6005-T5
4 Grampos finais – Alumínio 6005-T5
10 Parafusos T M8x25 – Inox 304
10 Porcas auto travantes M8 – Inox 304
20 Borrachas EPDM
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
NBR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaicos
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR — Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
NBR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaicos
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
