A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.

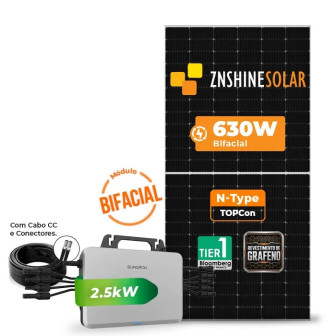

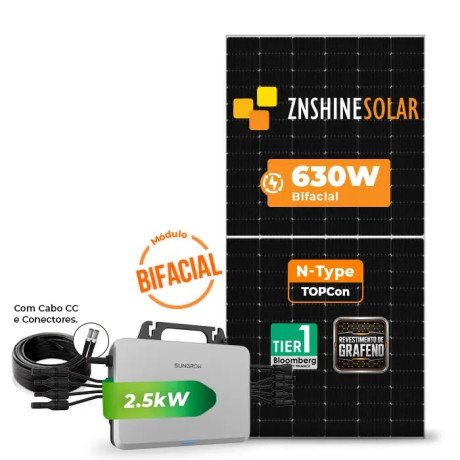

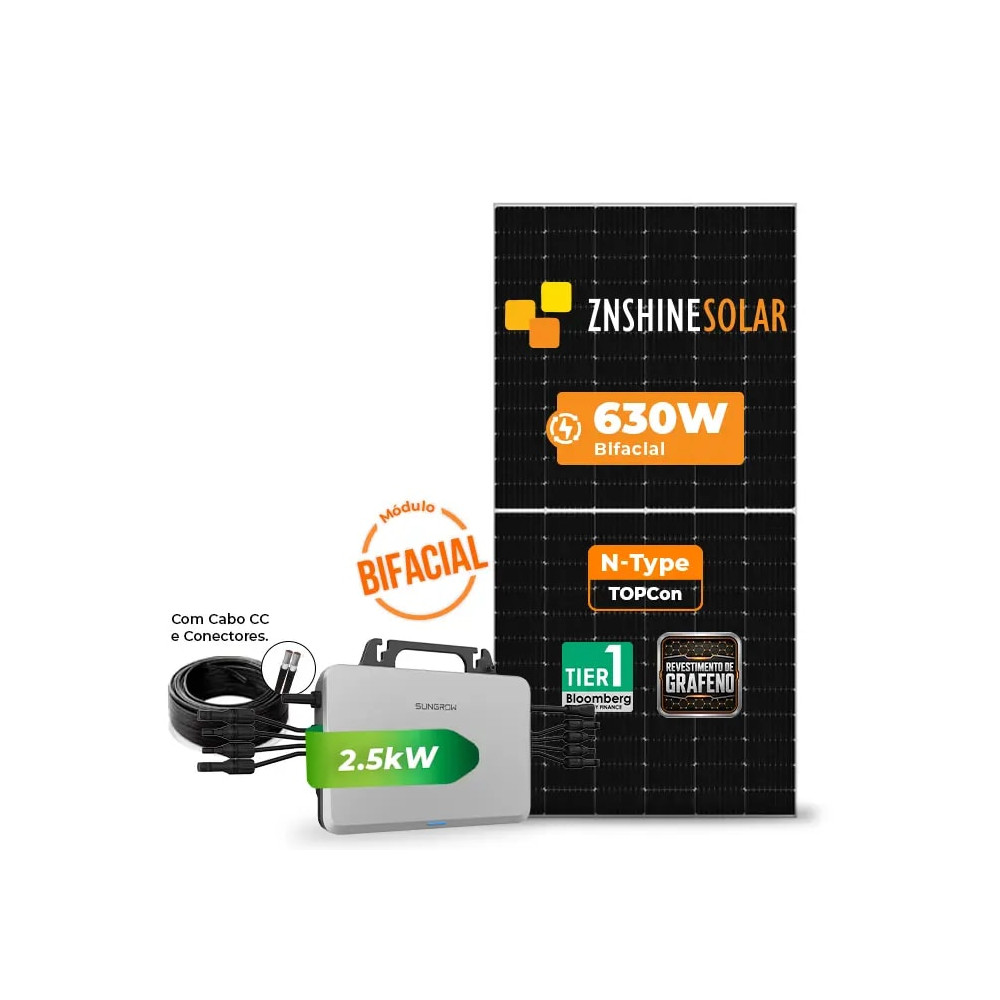

Esse Sistema Gerador Fotovoltaico com potência de 2,520 KWp,é composto por:

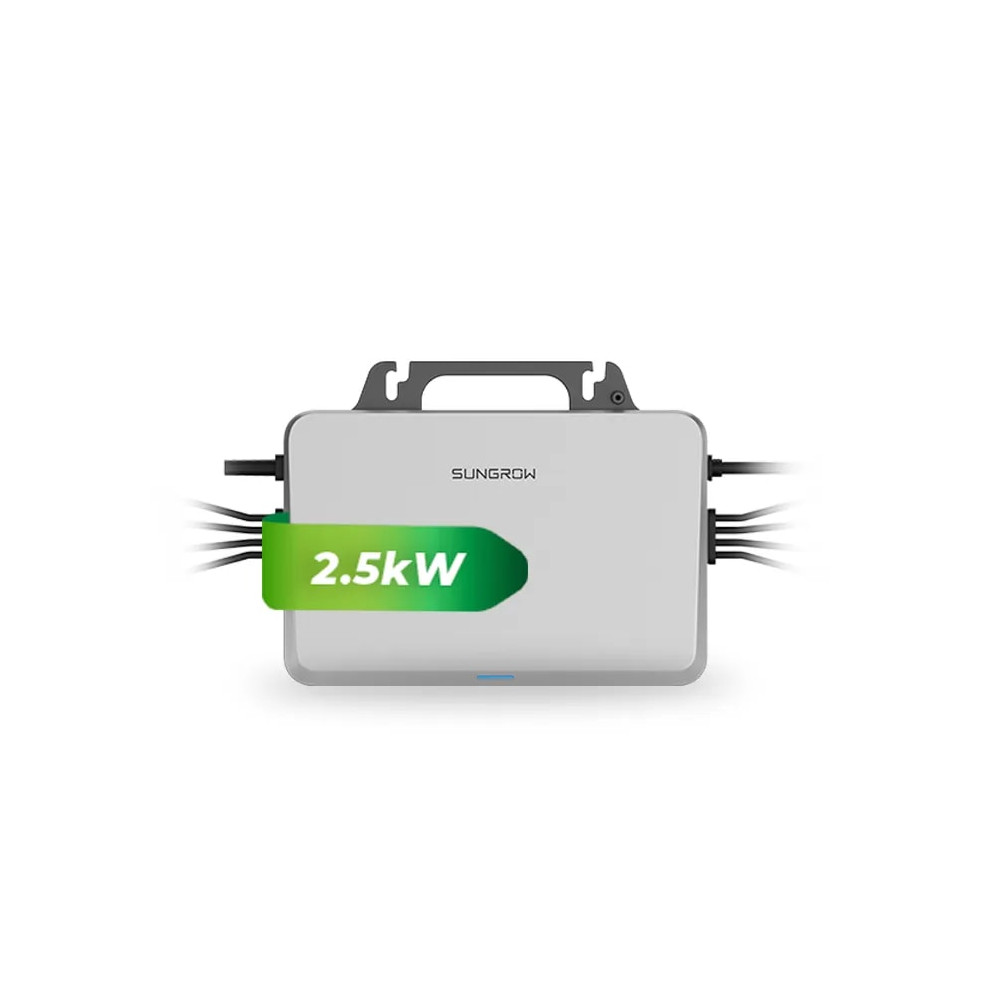

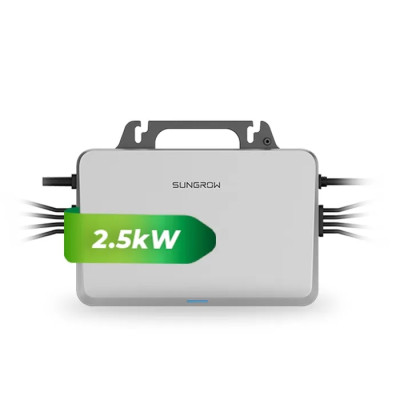

O Sungrow S2500S-L é um microinversor monofásico de alta performance projetado para módulos de última geração. Com 4 MPPTs independentes e corrente de entrada de 18 A por trilho, ele atende perfeitamente aos painéis de alta potência do mercado atual, garantindo máxima eficiência, segurança e confiabilidade.
Entrada CC (Corrente Contínua)
Potência recomendada por módulo FV: 560 a 720 W
Tensão máxima de entrada: 60 V
Tensão mínima de entrada / inicialização: 16 / 22 V
Faixa MPPT: 16 a 60 V
MPPTs: 4 independentes
Corrente máxima de entrada FV: 18 A × 4
Corrente de curto-circuito (Isc): 23 A × 4
Saída CA (Corrente Alternada)
Tipo de rede: Monofásica
Potência nominal: 2.500 W
Potência aparente máxima: 2.500 VA
Corrente máxima de saída: 11,4 A
Corrente nominal de saída:
11,4 A @ 220 V
10,9 A @ 230 V
10,4 A @ 240 V
Tensão nominal: 220/230/240 V
Faixa de tensão da rede: 176 a 276 V
Frequência: 50/60 Hz
Faixa de frequência:
50 Hz: 45 a 55 Hz
60 Hz: 55 a 65 Hz
THD: < 5%
Fator de potência: > 0,99
Máximo por circuito: 3 unidades (consultar requisitos locais)
Eficiência: Eficiência máxima: 96,5 %
Funções de Proteção
Monitoramento de rede: Sim
Proteção contra corrente de fuga: Sim
Monitoramento de módulo FV: Sim
Função de desligamento rápido: Compatível com IEC 63027
Proteção contra surtos: Tipo II
Entrada CC em baixa tensão: evita riscos de arco elétrico
Dados Gerais
Dimensões (L x A x P): 346 × 227 × 46 mm
Peso: 5,5 kg
Instalação: Suporte / estrutura
Grau de proteção: IP67
Consumo noturno: < 50 mW
Temperatura operacional: –40 a 80 °C
Umidade: até 100%
Resfriamento: Natural (sem ventiladores)
Altitude máxima: 2.000 m
Exibição: LED
Comunicação: WLAN
Conexão CC: Compatível com MC4
Conexão CA: Plug-and-play
Normas atendidas:
IEC 62109-1/2
IEC 62116
IEC 61683
IEC 50530
IEC 61000-3-2 / 3-12
IEC 60529
RECOMENDAÇÃO
Caso a instalação seja feita com um cabo tronco de isolação XLPE e o circuito formado for o único dentro do conduíte, é possível instalar até 3 micro inverores no mesmo cabo tronco. Caso a isolação seja PVC e / ou estiver utilizando um conduíte compartilhado, a quantidade de micro inversores no cabo tronco fica limitada a 2.
Garantia de 10 anos
Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.
Maior resistência mecânica
A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.
Alta resistência à corrosão
O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.
Mais durabilidade em campo
A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.
Revestimento de Grafeno
Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.
Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame
O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.
Características elétricas — STC
Potência nominal: 630W
Tensão de máxima potência (Vmp): 41,40V
Corrente de máxima potência (Imp): 15,22A
Tensão de circuito aberto (Voc): 49,30V
Corrente de curto-circuito (Isc): 16,14A
Eficiência do módulo: 23,32%
Desempenho bifacial
Tecnologia bifacial
O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:
Ganho traseiro de 5%: até 662W
Ganho traseiro de 15%: até 725W
Ganho traseiro de 25%: até 788W
Dados mecânicos
Tipo de célula: Monocristalina N-Type, células retangulares
Quantidade de células: 132 células, configuração 6 × 22
Dimensões: 2382 × 1134 × 28,5 mm
Peso: 33,5 kg ± 1,0 kg
Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo
Caixa de junção: IP68, com 3 diodos
Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores
Conectores: Compatível com MC4 ou MC4 EVO2
Condições de operação
Tensão máxima do sistema: 1500V DC
Temperatura de operação: -40°C a +85°C
Fusível máximo em série: 30A
Carga estática frontal máxima: até 5400 Pa
Carga estática traseira máxima: até 2400 Pa
NMOT: 44°C ± 2°C
Coeficientes de temperatura
Coeficiente de temperatura de Pmax: -0,28%/°C
Coeficiente de temperatura de Voc: -0,23%/°C
Coeficiente de temperatura de Isc: +0,045%/°C
Fator bifacial de referência: 80% ± 10%
Garantias e certificações
Garantia de produto: 12 anos
Garantia de performance: 30 anos
Degradação anual: 0,40%
Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
