Gerador de Energia Solar Microinversor Hoymiles Telhado Cerâmico Gancho

Gerador de Energia Solar On Grid

A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.

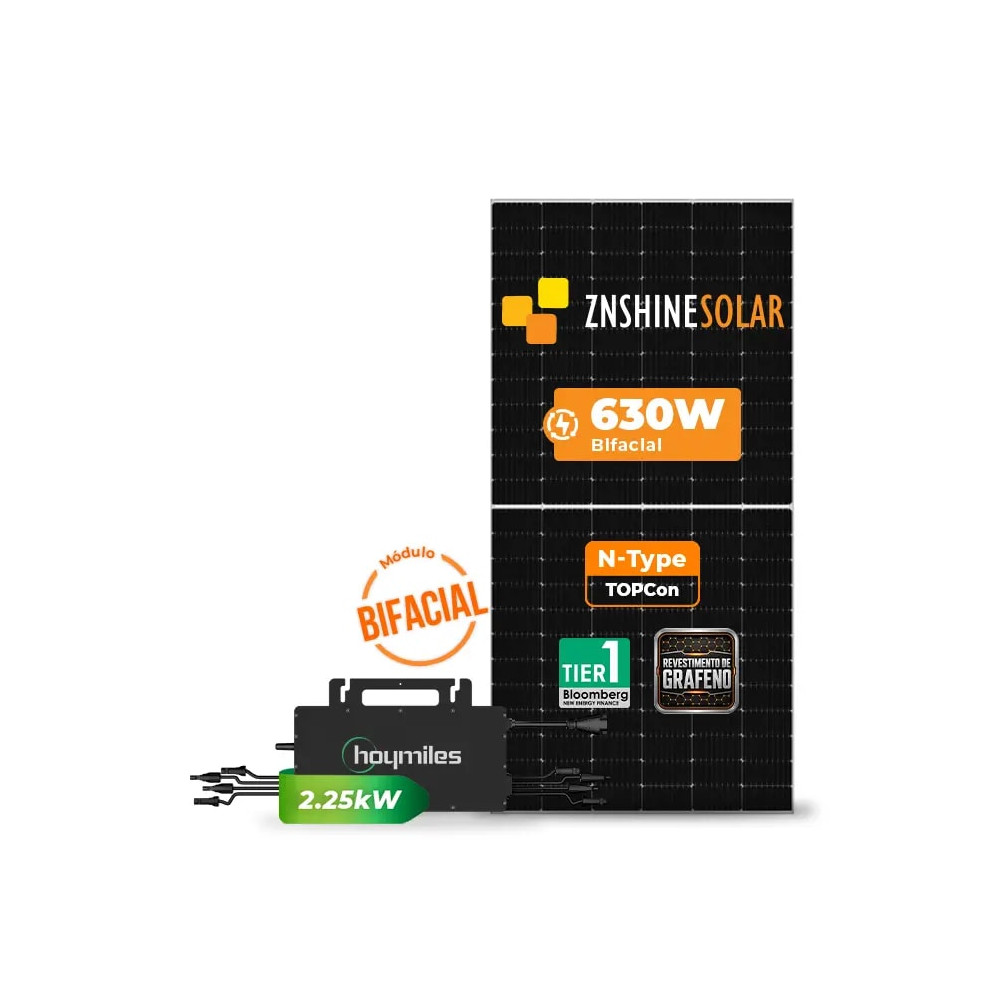

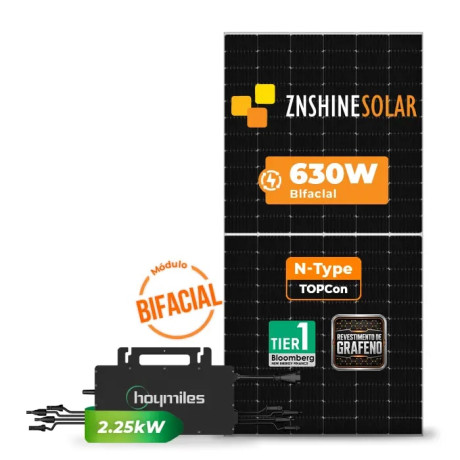

Esse Sistema Gerador Fotovoltaico com potência de 2,520 KWp,é composto por:

Componentes do Kit

• 1x MICRO INVERSOR HOYMILES HMS-2250DW-4T 2,25KW 2MPPT MONOFASICO 220V WIFI
• 4x PAINEL SOLAR ZNSHINE ZXNR-BD132 GRAFENO TIER 1 BIFACIAL 630W HALF CELL
• 1x ESTRUTURA PRATYC 2.200.01.18.054 KIT TELHA COLONIAL GANCHO 04 PLACAS S/PERFIL
• 1x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS

Hoymiles HMS-2250DW-4T

O HMS-2250DW-4T é um microinversor de alta potência desenvolvido para operar com módulos fotovoltaicos de grande porte, oferecendo potência máxima de saída contínua de 2.250 VA e suportando corrente de entrada de até 18 A por string, o que garante ampla compatibilidade com módulos de 182 mm e 210 mm.O equipamento possui 2 MPPTs independentes, com 2 entradas por MPPT, permitindo a conexão de até 4 módulos fotovoltaicos em um único microinversor, otimizando o desempenho individual dos módulos e reduzindo perdas por sombreamento, mismatch ou sujeira.

Dados Técnicos – HMS-2250DW-4T

Entrada CC (Fotovoltaica)

Potência típica do módulo: 450 a 750 W+

Tensão máxima de entrada: 65 V

Faixa de tensão MPPT: 16 – 60 V

Tensão de partida mínima/máxima: 22 / 60 V

Corrente máxima de entrada: 4 × 18 A

Corrente máxima de curto-circuito: 4 × 25 A

Número de MPPTs: 2

Entradas por MPPT: 2

Saída CA

Potência máxima de saída contínua: 2.250 VA (a 40 °C)

Corrente máxima de saída: 10,23 A

Tensão nominal / faixa: 220 V / 180 – 275 V

Frequência nominal / faixa: 60 Hz / 55 – 65 Hz

Fator de potência: > 0,99 (ajustável de 0,8 indutivo a 0,8 capacitivo)

Distorção harmônica total (THD): < 3%

Eficiência

Eficiência de pico CEC: 96,5%

Eficiência do MPPT: 99,8%

Consumo noturno: < 50 mW

Dados Mecânicos e Ambientais

Grau de proteção: IP67 (NEMA 6)

Método de refrigeração: Convecção natural (sem ventilador)

Faixa de temperatura de operação: -40 °C a +65 °C

Dimensões (L × A × P): 386 × 192 × 45,6 mm

Peso: 6 kg

Comunicação e Monitoramento

Comunicação: Wi-Fi integrado

Plataforma de monitoramento: S-Miles Cloud (Hoymiles)

Conformidades

IEC / EN 62109-1/-2

IEC / EN 61000

IEC 62920 / IEC 63027

ANATEL

REGISTRO INMETRO: 009109/2025

Módulos Solares com Tecnologia Steel Frame e selo TIER 1.

Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.

Maior resistência mecânica

A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.

Alta resistência à corrosão

O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.

Mais durabilidade em campo

A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.

Revestimento de Grafeno

Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.

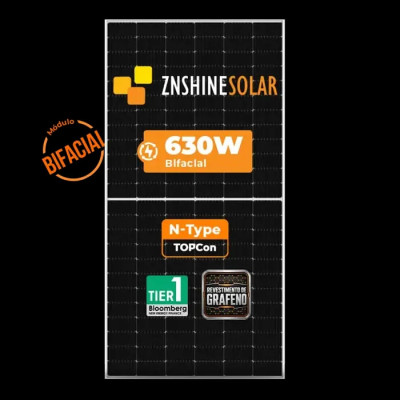

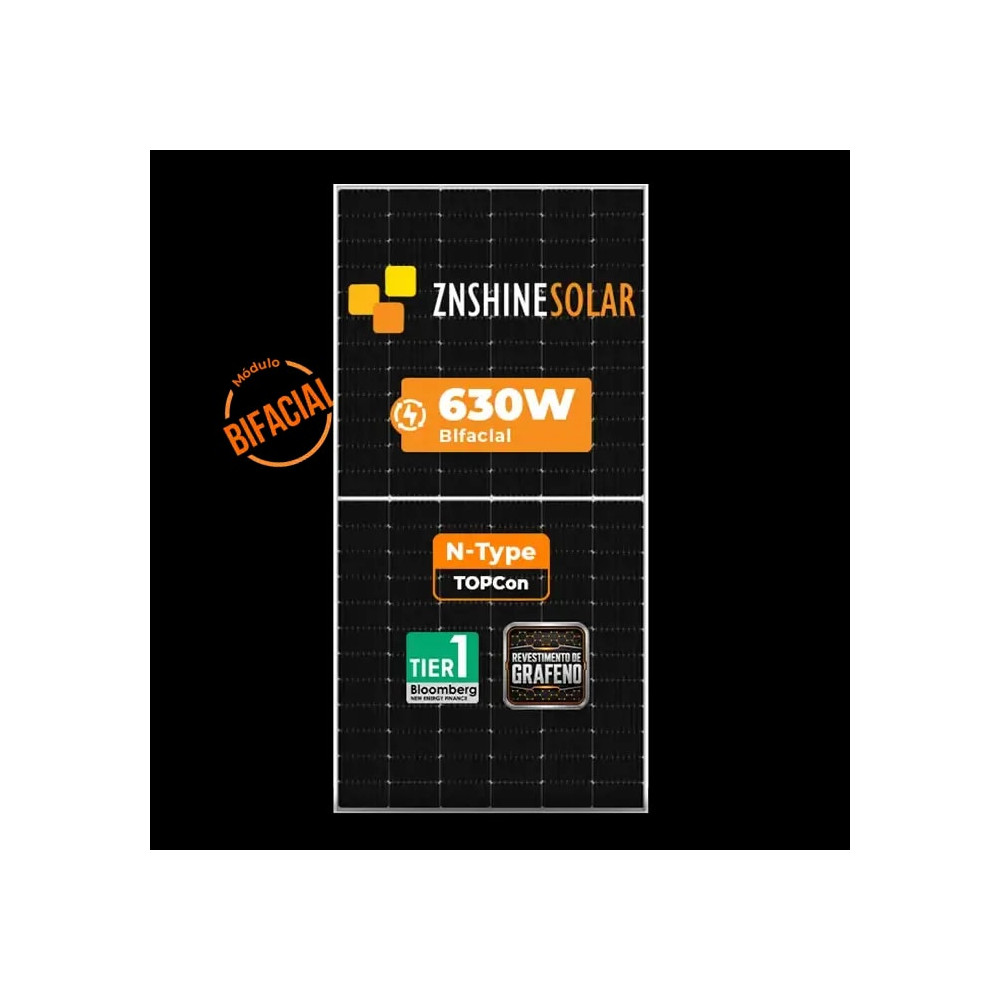

Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame

O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.

Características elétricas — STC

Potência nominal: 630W

Tensão de máxima potência (Vmp): 41,40V

Corrente de máxima potência (Imp): 15,22A

Tensão de circuito aberto (Voc): 49,30V

Corrente de curto-circuito (Isc): 16,14A

Eficiência do módulo: 23,32%

Desempenho bifacial

Tecnologia bifacial

O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:

Ganho traseiro de 5%: até 662W

Ganho traseiro de 15%: até 725W

Ganho traseiro de 25%: até 788W

Dados mecânicos

Tipo de célula: Monocristalina N-Type, células retangulares

Quantidade de células: 132 células, configuração 6 × 22

Dimensões: 2382 × 1134 × 28,5 mm

Peso: 33,5 kg ± 1,0 kg

Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo

Caixa de junção: IP68, com 3 diodos

Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores

Conectores: Compatível com MC4 ou MC4 EVO2

Condições de operação

Tensão máxima do sistema: 1500V DC

Temperatura de operação: -40°C a +85°C

Fusível máximo em série: 30A

Carga estática frontal máxima: até 5400 Pa

Carga estática traseira máxima: até 2400 Pa

NMOT: 44°C ± 2°C

Coeficientes de temperatura

Coeficiente de temperatura de Pmax: -0,28%/°C

Coeficiente de temperatura de Voc: -0,23%/°C

Coeficiente de temperatura de Isc: +0,045%/°C

Fator bifacial de referência: 80% ± 10%

Garantias e certificações

Garantia de produto: 12 anos

Garantia de performance: 30 anos

Degradação anual: 0,40%

Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001

Estrutura para Telha Colonial 4 Módulos Solares da Pratyc (Inox 304)

A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.

Compatibilidade

Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.

Diferenciais e Benefícios:

Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade

Resistência superior contra corrosão, ideal para ambientes agressivos

Suporte compatível com até 4 módulos solares (on-grid ou off-grid)

Três formas de instalação para maior versatilidade

Perfis H ou híbrido para diferentes configurações

Kit completo com todos os acessórios de montagem

Montagem rápida e segura conforme normas NR-35

Aplicações:

Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.

Conteúdo do Kit:

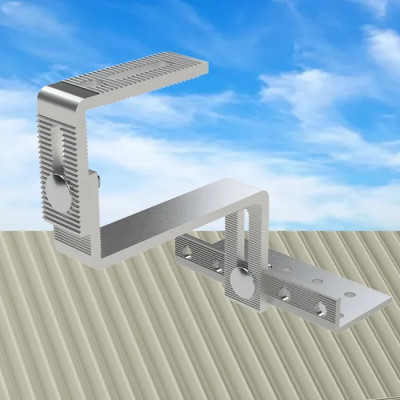

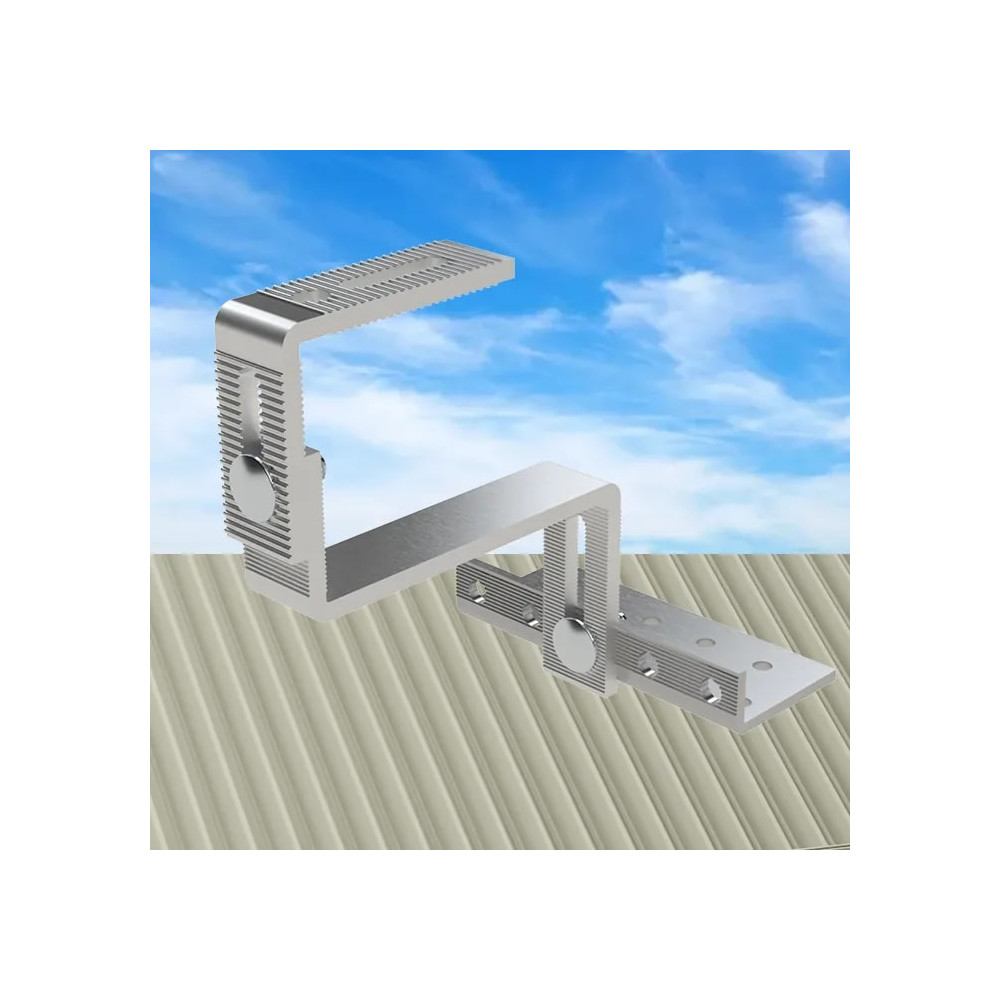

08 Suportes ganchos – Alumínio

4 Grampos finais – Alumínio

6 Grampos intermediários + 2 extras – Alumínio

4 Emendas completas – Alumínio

16 Parafusos franceses M8x20 – Inox 304

34 Porcas flangeadas M8 – Inox 304

16 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304

28 Parafusos T M8x25 – Inox 304

Anéis de apoio para grampos – Borracha

Porcas auto travantes M8 – Inox 304

#ATENCAO#Não acompanha o kit de perfil#ATENCAO#

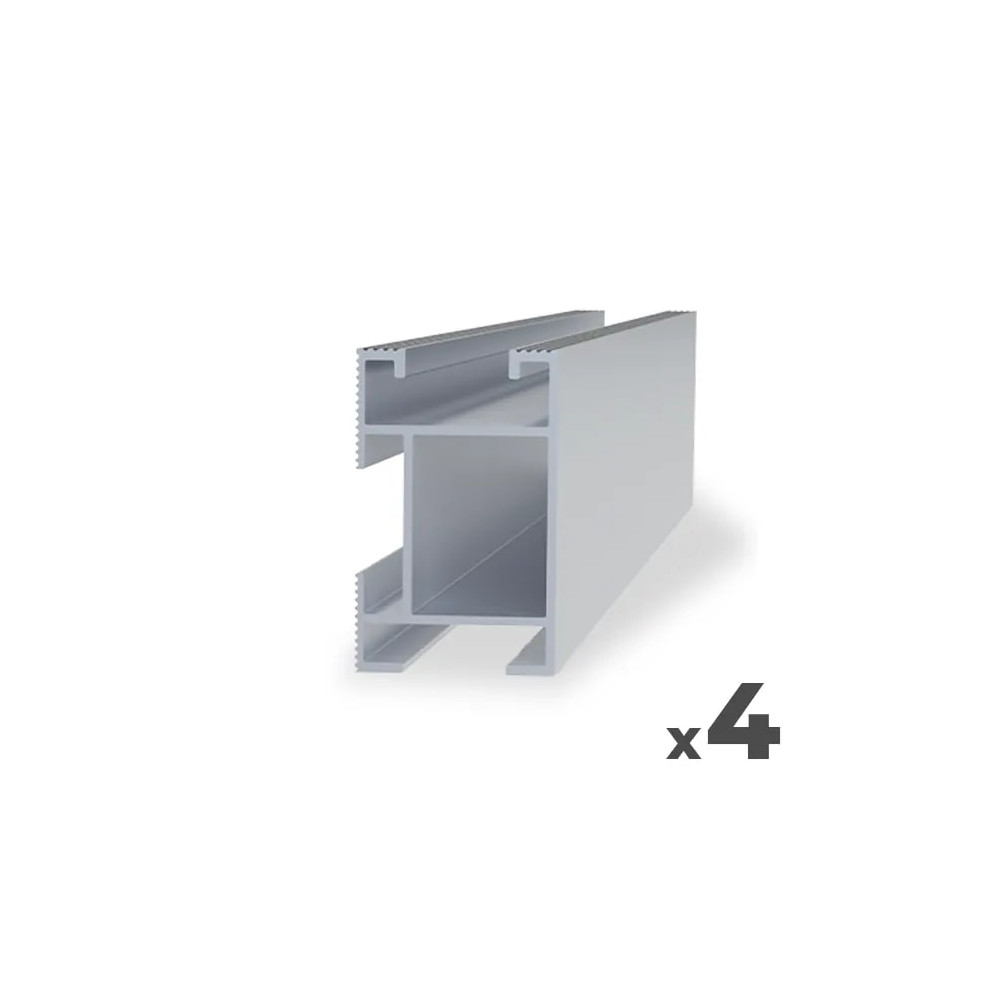

Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5

Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.

Modelos disponíveis: H, C ou Híbrido

Comprimento: 2,40 m

Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)

Características: leve, anticorrosivo, fácil de manusear e instalar

Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
