Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

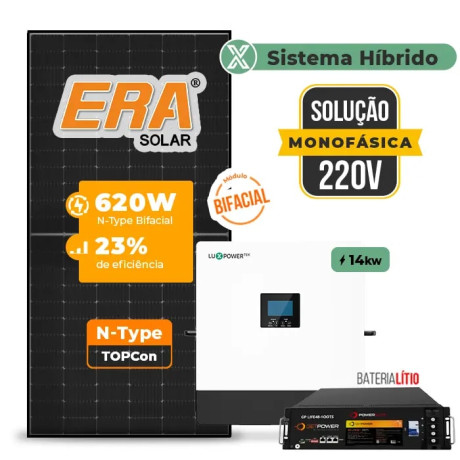

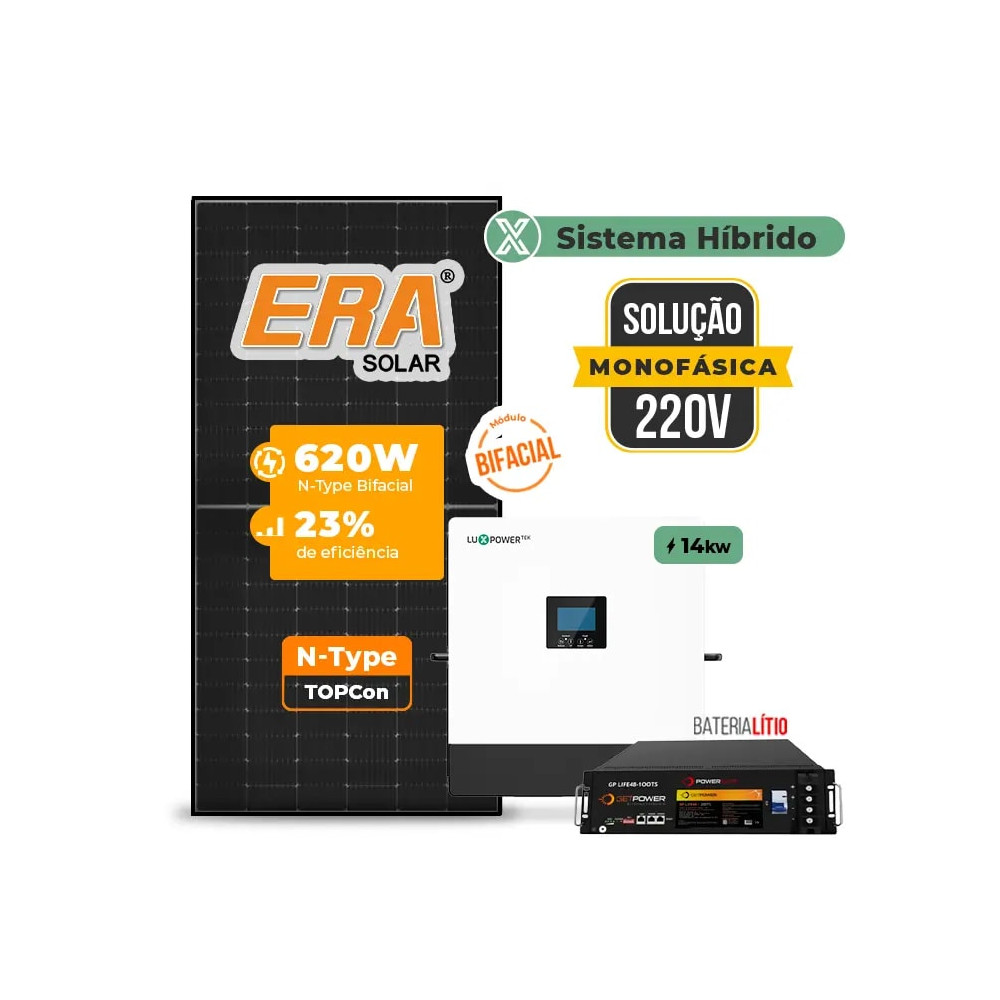

Esse Gerador Hibrido com potência de 18,600 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
O painel solar ERA-RC-66HC de 620W da ERA Solar é a escolha ideal para quem busca alta performance, durabilidade e eficiência energética. Com tecnologia N-Type Half-Cut e células MBB retangulares (182x210mm), o módulo entrega eficiência de até 23%, garantindo mais geração em menos espaço.
Integração arquitetônica
O frame preto: Integra melhor em telhados escuros, metálicos ou de fibrocimento
Possui um conjunto visual mais uniforme com as células
Reduz contrastes visuais, deixando o sistema mais “limpo” no telhado
Ideal para residências de alto padrão, comércios modernos e projetos corporativos.
Vantagens comerciais:
Material: PU (Poliuretano) + Fibra de Vidro.
Não conduz eletricidade (dispensa aterramento), mais leve, alta durabilidade e resistência.
Fibra de Vidro e Poliuretano, um material avançado que substitui o alumínio tradicional em painéis solares, oferecendo leveza, isolamento elétrico e maior resistência mecânica, sendo um sinônimo de painel com frame compósito.
Módulos solares com frame de Poliuretano (PU) ou compósito
Não precisam de aterramento do frame, pois o PU é um material isolante que impede a condução de eletricidade, eliminando a necessidade de cabos de equipotencialização e reduzindo custos e complexidade na instalação, ao contrário dos frames de alumínio que exigem aterramento. Essa inovação melhora a segurança e a eficiência do sistema fotovoltaico, reduzindo o risco de degradação por PID e facilitando a instalação em diversos ambiente
Quais certificações garantem a qualidade do produto?
O modelo ERA-RC-66HC possui certificações internacionais:
IEC61215 / IEC61215-2 / IEC61730 – Qualidade e segurança elétrica
IEC61701 – Resistência à névoa salina
ISO9001 / ISO14001 / ISO45001 – Gestão de qualidade, meio ambiente e segurança ocupacional
Destaques do Produto:
Potência máxima de 620W
Eficiência de conversão de até 23%
Desempenho superior mesmo em condições de baixa luminosidade
Tolerância positiva de 0 a +5W
Confiabilidade garantida:
15 anos de garantia de fabricação
30 anos de garantia linear de geração
Máximo de 1% de degradação no 1º ano
Apenas 0,4% de perda anual até o 30º ano
Certificações Internacionais:
IEC61215, IEC61730, IEC61701 (resistência à névoa salina), IEC62716 (ambientes com amônia)
ISO9001 (Qualidade), ISO14001 (Meio Ambiente) e ISO45001 (Saúde e Segurança Ocupaciona
Características Elétricas:
Eficiência do módulo: 23.00%
Tipo da célula: Half-Cell N-Type Mono 182mm
Potência máxima do módulo (Pmax): 620W
Tensão em Circuito Aberto (Voc): 48,50V
Corrente de Curto-Circuito (Isc): 16,15A
Tensão máxima de potência (Vmp): 40,15V
Corrente de máxima potência (Imp): 15,45A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A
Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.24% / °C
Coeficiente de temperatura (Isc): +0.043% / °C
Temperatura de operação: -40°C a +85°C
Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 32,50kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga Composito Black
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 30mm
Tipo do Conector: MC4 (compatível)
Configurações da Embalagem:
Qtde de módulo por pallet: 37 und
Paletes/Container 40HQ: 20 und
Qtde/Container 740 und
Registro INMETRO: 018472/2024
A Estrutura para Laje 4 Placas da Pratyc é a solução ideal para a fixação segura e eficiente de módulos fotovoltaicos em coberturas planas. Produzida em alumínio 6063-T5 ou 6005-T5 e componentes em aço inox 304, oferece alta durabilidade, resistência à corrosão e fácil montagem, garantindo performance e segurança em projetos residenciais, comerciais e industriais.
#MPORTANTE#Sistema com cavaletes#iMPORTANTE
O sistema conta com cavaletes reguláveis para diferentes ângulos de inclinação (18°, 19° e 21°), otimizando a captação de energia solar conforme a necessidade do projeto. Seu design inteligente facilita o transporte, montagem e alinhamento dos módulos, preservando a estanqueidade da cobertura.
Diferenciais e Benefícios:
Compatível com até 4 módulos solares
Estrutura leve, resistente e de longa vida útil
Ajuste de inclinação para melhor geração de energia
Kit completo com grampos finais, intermediários, perfis, contraventos e emendas
Montagem simplificada, com menos tempo de instalação
Ideal para lajes de concreto com blocos de fixação, evitando infiltrações
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais que necessitem instalação sobre lajes planas, com alta resistência estrutural e acabamento profissional.
Conteúdo do Kit:
4 Cavaletes para laje – Alumínio 6063-T5 ou 6005-T5
2 Contraventos para cavalete – Alumínio 6063-T5 ou 6005-T5
4 Grampos finais completos – Alumínio 6063-T5
6 Grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Parafusos T M8x25 e porcas flangeadas M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
A GPLiFe48-100TS é uma bateria de lítio desenvolvida para aplicações que exigem segurança, autonomia, alta eficiência e longa vida útil. Indicada para sistemas fotovoltaicos off grid e híbridos, também atende operações de backup de energia e projetos de telecomunicações, entregando desempenho confiável em diferentes cenários
Principais benefícios
Alta densidade de energia: mais armazenamento com menos espaço.
Excelente desempenho de carga e descarga, com alta corrente disponível.
Recarga mais eficiente, contribuindo para melhor aproveitamento do sistema.
Longa vida útil, com mais de 6000 ciclos em condições especificadas.
Ampla faixa de temperatura de operação, para maior versatilidade de uso.
BMS integrado, com controle e proteção da vida útil da bateria.
Compatibilidade com inversores de marcas como Growatt, Goodwe, Victron, Deye e Sofar
Aplicações
A GPLiFe48-100TS é recomendada para:
Sistemas fotovoltaicos off grid
Sistemas híbridos
Telecomunicações
Sistemas de backup de energia
Especificações técnicas
ensão nominal: 48V
Capacidade nominal: 100Ah
Faixa de tensão operacional: 40V a 54,5V
Tensão de carga: 52,5V a 54,5V
Corrente recomendada de carga/descarga: 50A
Corrente máxima de carga/descarga: 100A
Tensão de corte de descarga: 40V
Dimensões e peso
Altura: 133 mm
Largura: 442 mm
Profundidade: 440 mm
Peso aproximado: 40 kg
Instalação e comunicação
Instalação: rack 19”
Comunicação: CAN / RS485
Indicadores: ALM / RUN / SOC
Paralelismo: suporta até 16 conjuntos em paralelo
Proteções e segurança
A bateria conta com sistema de proteção para:
sobretensão,subtensão,curto-circuito,sobrecarga
sobrecorrente,sobretemperatura,proteção contra baixa temperatura
Condições de operação
Resfriamento: auto-resfriamento
Altitude máxima: até 4000 m
Umidade de operação: 5% a 95%
Temperatura de carga: -5°C a +45°C
Temperatura de descarga: -20°C a +50°C
Temperatura recomendada de operação: +15°C a +35°C
Temperatura de armazenamento: -20°C a +35°C
Certificações
ISO9001,ISO14001,CE,N38.3,UL,IEC6261
Seu projeto com mais potência, autonomia e flexibilidade para aplicações híbridas.
O LuxPower SNA2-EU-LT 14K é um inversor híbrido monofásico de 14kW, ideal para aplicações residenciais e comerciais que demandam maior capacidade de backup, operação híbrida e integração inteligente com baterias e gerador. Com 2 MPPTs, entrada FV de até 24kW, suporte a 16 unidades em paralelo, porta GEN separada e compatibilidade com smart loads, o modelo oferece alto desempenho, versatilidade de projeto e mais independência energética.
Diferenciais do produto
Inversor hÍbrido monofásico para aplicações residenciais e comerciais
Potência nominal de saída 14.000W
Entrada FV máxima de 24.000W
2 MPPTs independentes
Suporta modos de trabalho híbridos
Compatível com baterias de lítio e chumbo-ácido
Porta GEN separada para integração com gerador
Permite acoplamento CA para sistemas on-grid existentes
Suporta cargas inteligentes (smart loads)
Partida e parada automáticas
Suporta até 16 unidades em paralelo para on-grid/off-grid /híbrido
Modo de operação inteligente para redução de custos e rápido ROI
Design leve para instalação mais fácil
Proteções e segurança
Proteção contra sobrecorrente e sobretensão
Proteção contra curto-circuito em CA
Monitoramento da rede
Proteção contra surto CA/CC Tipo III
Tempo de comutação UPS < 10 ms
Forma de onda senoidal
Topologia sem transformador / com transformador
Comunicação integrada via RS485 / Wi-Fi / CAN
Parâmetros técnicos
Modelo: SNA2-EU-LT 14K
Potência máxima de entrada FV: 24.000W (12000/12000)
Tensão nominal de entrada FV: 320V
Número de entradas MPPT independentes: 2 / (2:2)
Tensão máxima de entrada FV: 480V
Faixa de tensão MPPT: 120 ~ 440V
Tensão de partida: 100V
Corrente máxima por MPPT: 35 / 35A
Corrente máxima de curto-circuito por MPPT: 44 / 44A
Tipos de baterias compatíveis: Íons de Lítio / Chumbo-ácido
Tensão nominal da bateria: 48 / 51,2V
Faixa de tensão da bateria: 46,4 ~ 60V / 38,4 ~ 60V
Corrente máxima de carga/descarga: 270A
Potência máxima de carga/descarga: 13.000W
Função de “wakeup battery” pelo PV e rede: Sim
Saída CA
Tensão CA nominal: 230V
Tensão CA de partida: 90V
Faixa de tensão CA aceitável: 130 ~ 280V
Frequência nominal: 50 / 60Hz
Corrente nominal de entrada: 100A
Potência nominal de entrada: 24.000W
Fator de potência (PF): 0,99
THDi: < 5%
Corrente máxima contínua de passagem: 100A
Tensão nominal GEN: 230V
Frequência nominal GEN: 50 / 60Hz
Corrente nominal GEN: 65A
Potência nominal GEN: 15.000W
Saída LOAD (UPS): 14.000W (com PV + bateria)
Corrente nominal da saída LOAD: 61A
Tempo de comutação (UPS): < 10ms
Forma de onda: Onda senoidal
THDv: < 3%
Eficiência
Eficiência máxima da MPPT: 99,0%
Eficiência máxima: 93,5%
Eficiência máxima de carga/descarga: 93,0%
Dados Gerais
Dimensões: 520 × 580 × 163 mm
Peso: 32,5 kg
Grau de proteção: IP20
Faixa de temperatura de operação: 0 ~ 45°C
Faixa de temperatura de armazenamento: -15 ~ 60°C
Umidade relativa: 5% ~ 95%
Interface e comunicação: LCD + RGB, RS485 / Wi-Fi / CAN
Garantia: 3 anos
Método de resfriamento: Resfriamento inteligente
Topologia CA / Bateria: Sem transformador / Com transformador
Altitude máxima de operação: 2000m
Emissão de ruído: 55dB
Padrões e certificações: NRS 097, EN 62109-1/-2
SGF 19,84KWP RONMA 620W HIBRIDO 15KW TRIF 380V DC48V BAT. LITIO 14,3kWh
SGF 18,6KWP ERA BLACK 620W SNA2 14KW MONO 220V DC48V BAT. LITIO 15,36kWh
SGF 17,36KWP RONMA BLACK 620W TRIP2-LB 10KW TRIF 220V DC48V BAT. LITIO 10,24kWh
SGF 18,6KWP ERA BLACK 620W SNA2 14KW MONO 220V DC48V BAT. LITIO 15,36kWh
SGF 11,87KWP BALFAR FINAME 565W SG RS-L 10KW 3MPPT MONO 220V
SGF 5,65KWP BALFAR FINAME 565W SG RS-L2 5KW 2MPPT MONO 220V
SGF 32,24KWP RONMA BLACK FRAME 620W FINAME GT3-20KD1 20KW 2MPPT TRIF 380V
SGF 5,65KWP BALFAR FINAME 565W MIN X2 6KW 2MPPT MONO 220V
