Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

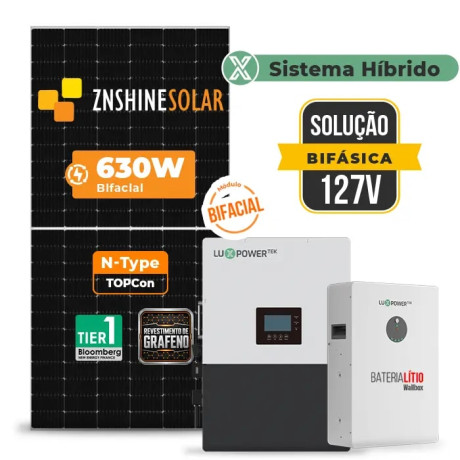

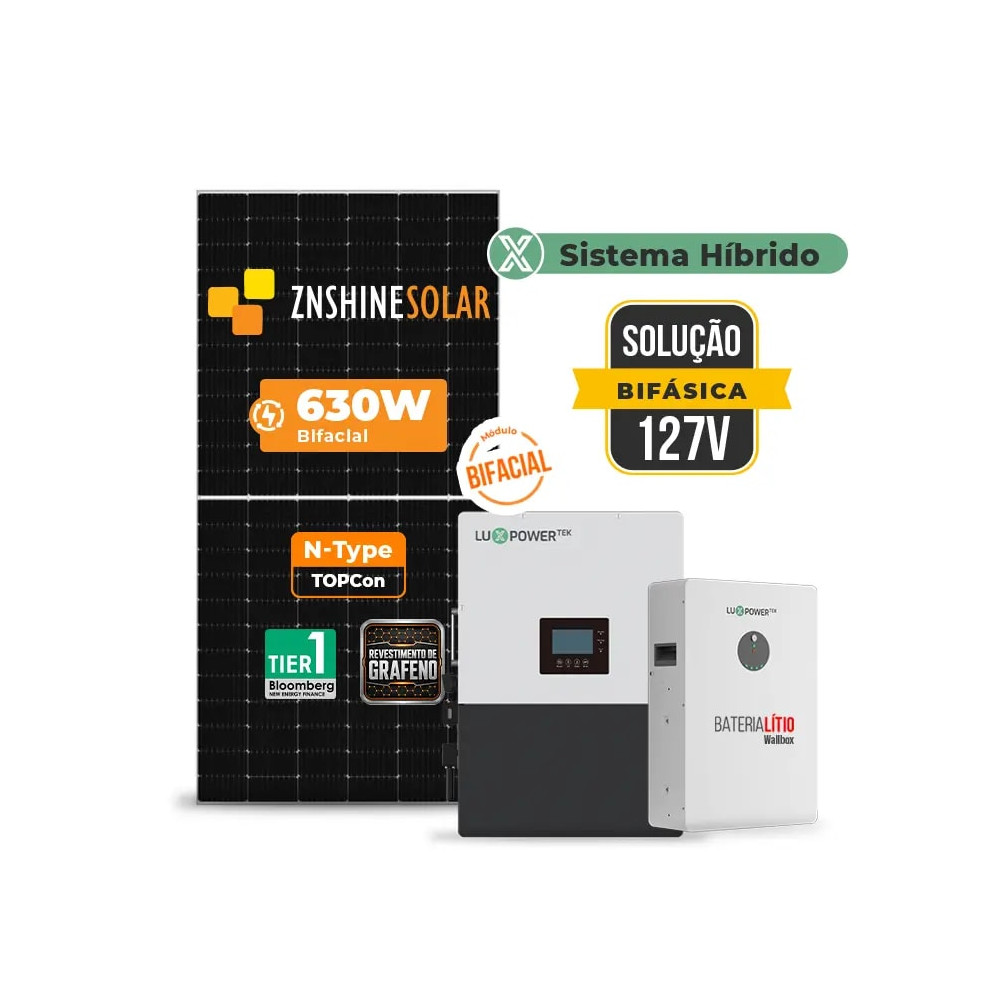

Esse Gerador Hibrido com potência de 18,900 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.
Maior resistência mecânica
A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.
Alta resistência à corrosão
O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.
Mais durabilidade em campo
A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.
Revestimento de Grafeno
Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.
Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame
O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.
Características elétricas — STC
Potência nominal: 630W
Tensão de máxima potência (Vmp): 41,40V
Corrente de máxima potência (Imp): 15,22A
Tensão de circuito aberto (Voc): 49,30V
Corrente de curto-circuito (Isc): 16,14A
Eficiência do módulo: 23,32%
Desempenho bifacial
Tecnologia bifacial
O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:
Ganho traseiro de 5%: até 662W
Ganho traseiro de 15%: até 725W
Ganho traseiro de 25%: até 788W
Dados mecânicos
Tipo de célula: Monocristalina N-Type, células retangulares
Quantidade de células: 132 células, configuração 6 × 22
Dimensões: 2382 × 1134 × 28,5 mm
Peso: 33,5 kg ± 1,0 kg
Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo
Caixa de junção: IP68, com 3 diodos
Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores
Conectores: Compatível com MC4 ou MC4 EVO2
Condições de operação
Tensão máxima do sistema: 1500V DC
Temperatura de operação: -40°C a +85°C
Fusível máximo em série: 30A
Carga estática frontal máxima: até 5400 Pa
Carga estática traseira máxima: até 2400 Pa
NMOT: 44°C ± 2°C
Coeficientes de temperatura
Coeficiente de temperatura de Pmax: -0,28%/°C
Coeficiente de temperatura de Voc: -0,23%/°C
Coeficiente de temperatura de Isc: +0,045%/°C
Fator bifacial de referência: 80% ± 10%
Garantias e certificações
Garantia de produto: 12 anos
Garantia de performance: 30 anos
Degradação anual: 0,40%
Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001
A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.
Compatibilidade
Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.
Diferenciais e Benefícios:
Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade
Resistência superior contra corrosão, ideal para ambientes agressivos
Suporte compatível com até 4 módulos solares (on-grid ou off-grid)
Três formas de instalação para maior versatilidade
Perfis H ou híbrido para diferentes configurações
Kit completo com todos os acessórios de montagem
Montagem rápida e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.
Conteúdo do Kit:
08 Suportes ganchos – Alumínio
4 Grampos finais – Alumínio
6 Grampos intermediários + 2 extras – Alumínio
4 Emendas completas – Alumínio
16 Parafusos franceses M8x20 – Inox 304
34 Porcas flangeadas M8 – Inox 304
16 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304
28 Parafusos T M8x25 – Inox 304
Anéis de apoio para grampos – Borracha
Porcas auto travantes M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
A LXP PowerGem 5,12 kWh é uma bateria de lítio desenvolvida para sistemas de armazenamento de energia solar, oferecendo alta eficiência, segurança e escalabilidade. Equipada com células de lítio LiFePO4 (LFP), garante maior vida útil, estabilidade térmica e elevado nível de proteção operacional.
BMS inteligente integrado,
Conta com BMS inteligente integrado, responsável pelo gerenciamento ativo das células, balanceamento automático e múltiplas camadas de proteção contra sobrecarga, descarga excessiva, curto-circuito e variações de temperatura. Sua arquitetura permite instalação rápida, comunicação inteligente com o inversor e monitoramento remoto, facilitando a operação e manutenção do sistema. A PowerGem suporta paralelismo de até 32 módulos, possibilitando expansão modular conforme a demanda energética do projeto, sendo compatível com inversores híbridos e off-grid de ampla faixa de tensão.
Principais características técnicas:
Tecnologia de lítio LiFePO4 (LFP)
Capacidade nominal de 5,12 kWh
BMS inteligente com gerenciamento ativo
Balanceamento automático de células
Comunicação integrada com inversores compatíveis
Monitoramento e atualização remota
Proteções elétricas e térmicas múltiplas
Design compacto para instalação em parede ou piso
Expansão modular com conexão em paralelo
Benefícios comerciais:
Agrega alto valor ao projeto solar
Ideal para backup energético e autonomia
Expansão modular sem complexidade
Tecnologia segura e durável
Redução de riscos e aumento da confiabilidade
Excelente argumento de venda para cenários de apagões e instabilidade da rede
Ficha Técnica:
Tensão nominal: 51,2V
Capacidade Nominal: 100Ah
Energia Nominal: 5120Wh
Ciclos de Vida: 6000 ciclos
Tensão de Carregamento: 56,5V
Corrente Máxima de de Carga/Descarga: 100A
Corrente de pico de descarga: 105A/ 15s, 120A/0.5s;
Baterias em Paralelo: Até 32 unidades
Proteção: IP20
Dimensões (L*P*A): 640x428x166mm
Peso: 58kg
Comunicação: CAN/RS485
Inversores Compatíveis: Victron, Luxpower, Deye, Voltronic, SMA, Goodewe, Growatt, Sofar, Solark, SRNE, Must
Umidade: 5% ~ 85% RH (Sem Condensação)
Temperatura de Descarga: -20 ~ 55*C
Temperatura de Armazenamento: -10 ~ 35*C
Manutenção Remota: Atualização remota flexível, monitoramento remoto.
Garantia: 10 anos, 6.000 ciclos
Certificados: CE UN38.3 IEC62619
Número do Registro INMETRO: 011345/2025
Proteção:
Contra Sobrecarga/descarga
Contra Sobrecorrente
Contra Sobretensão
Contra Sobretemperatura
Contra Curto-circuito
Contra conexão reversa.
Contra SOC baixo
O inversor híbrido LXP-LB-BR 10kW da LuxPower é uma solução robusta e versátil para sistemas de armazenamento de energia, ideal para aplicações residenciais e comerciais que exigem alta potência, confiabilidade e autonomia energética.Com arquitetura Split Phase (127/220V), o equipamento entrega até 10.000W de potência nominal, permitindo atender cargas críticas com estabilidade e eficiência, inclusive em cenários de backup.
Destaques do Produto
Entrada PV robusta: até 15kW com ampla faixa de tensão (100–600V)
Compatível com baterias de lítio (48V) para sistemas de armazenamento eficientes
Comutação ultrarrápida (<20ms): ideal para backup sem interrupções
Operação híbrida inteligente: integração com rede, baterias e gerador
Entrada dedicada para gerador: com controle automático, função de reforço e exercício do gerador
Função de acoplamento AC e carga inteligente
Expansão em paralelo: suporte para até 10 unidades
Proteção AFCI integrada e disjuntores internos (rede, carga e bateria)
Grau de proteção IP65: instalação interna ou externa
Monitoramento completo: via display touch + comunicação Wi-Fi / RS485 / CAN
Aplicações Ideais
Residências de médio e alto padrão
Comércios com cargas críticas
Sistemas com backup energético
Projetos com integração de gerador
Retrofit de sistemas on-grid com armazenamento
Especificações
Potência máxima do conjunto PV (W): 15.000
Tensão de entrada PV nominal (V): 360
Número de MPPTs: 2
Numero de entradas por MPPT: 2
Faixa de tensão de entrada PV (V): 100-600
Faixa de tensão MPP (V): 120 -500
Tensão de inicialização (V): 140
Corrente de entrada PV máxima por MPPT (A): 25/25
Corrente de curto-circuito PV máxima de entrada por MPPT (A): 35/35
Entrada para bateria:
Tipo de bateria compatível: Lítio-Íon
Tensão nominal da bateria (V): 48V
Faixa de tensão da bateria (V): 40-60
Corrente máxima de carga/descarga (A): 210
Potência máxima de carga/descarga (W): 10.000
Ativar despertar da bateria a partir da função PV: SIM
Rede AC
Tensão AC nominal (V): 127/220
Frequência AC nominal (Hz): 60
Corrente de saída AC nominal: 50A
Potência de saída AC nominal (W): 10.000
Corrente de entrada AC máxima (A): 63
PF: 0,99 (Ajustável de 0,8 adiantado para 0,8 atrasado)
THDI: 3%
UPS (disponibilidade de energia)
Potência de saída nominal (W): 10.000
Tensão de saída nominal (V): 127/220
Corrente de saída nominal: 50A
Frequência de saída nominal (Hz): 60
Potência de surto, duração: 2Pn, 0.5s
Tempo de comutação: 20MS
Forma de onda: Onda senoidal
THDV: 3%
Eficiência
Eficiência máxima de MPPT: 99.9%
Eficiência máxima: 97.5%
Eficiência de carga/descarga da bateria: 94.0%
Eficiência CEC: 96.4%
Proteção
Proteção de polaridade reversa PV: SIM
Proteção contra sobrecorrente/sobretensão: SIM
Proteção anti-ilhamento: SIM
Proteção contra curto-circuito AC: SIM
Proteção contra corrente de fuga: SIM
Chave DC: SIM
Proteção contra surtos AC/DC Tipo III: SIM
Desligamento rápido: SIM
Monitoramento de rede/AFCI/RSD: SIM
Disjuntor de rede/GER (Corrente/Tensão): 63A/480V
Disjuntor de carga (Corrente/Tensão): 63A/480V
Disjuntor de bateria (Corrente/Tensão): 250A/80V
Geral
Dimensões (L*A*P): 520*750*285mm
Peso: 50kg
Classificação de proteção IP: 65
Umidade relativa: 0~100%
Faixa de temperatura ambiente de operação: -25~60°C, >45°C Derating
Faixa de temperatura de armazenamento (°C): -25~60°C
Interface de exibição e comunicação: Tela sensível ao toque colorida, RS485/Wi-Fi/CAN
Garantia: 05 anos
Método de refrigeração: inteligente
Topologia: sem transformador
Altitude: 2000mts
Registro INMETRO: 018434/2024
Padrões e Certificação
E5000, SA17-18, CSA STD. C22.2 No.107.1 and 330, UL STD.1741, 1741SB, UL1998:2018, IEEE STD.1547 and 1547.1,IEEE STD. HECO SRD-IEEE-1547.1, ETL, CETLus, America CEC List, NEC. section690.12
SGF 14,88KWP ERA BLACK 620W LXP-LB-BR 10KW AC 127 BIF. DC48V BAT. LITIO 9,6kWh
SGF 18,6KWP ERA BLACK 620W LXP-LB-BR 10KW AC 127 BIF. DC48V BAT. LITIO 9,6kWh
SGF 18,6KWP RONMA BLACK 620W LXP-BR 10KW AC 127 BIF. DC48V BAT. LITIO 9,6kWh
SGF 13,56KWP FINAME 565W LXP-LB-BR 10KW AC 127 BIFASICO DC48V BAT. LITIO 15,36kW
SGF 8,68KWP ERA BLACK FRAME 620W SG RS-L 7.5KW 2MPPT FAST TRACK MONO 220V
SGF 2,48KWP RONMA BLACK FRAME 620W NEO 2.25KW 4MPPT MONO 220V COM CABO
SGF 6,6KWP BALFAR FINAME 550W NEO 2.25KW 4MPPT MONO 220V COM CABO
SGF 8,68KWP ERA BLACK FRAME 620W MIN X2 6KW 2MPPT MONO 220V
