O Livoltek GT3-20KD1 é um inversor on-grid trifásico de 20kW, desenvolvido para aplicações residenciais e comerciais em instalações trifásicas de telhado. Com relação CC/CA de 150%, sistema integrado de gerenciamento de sombreamento e partida em baixa tensão de 160V, entrega melhor aproveitamento da geração solar e maior tempo de operação ao longo do dia. Conta ainda com monitoramento inteligente, opção de limitação de exportação (Zero-Grid) e proteção AFCI integrada, oferecendo mais segurança, eficiência e praticidade para projetos de pequeno porte.
Diferenciais do produto
Inversor trifásico on-grid para aplicações residenciais e comerciais
Potência nominal de 20.000W
Potência máxima de entrada FV de 30.000Wp
Relação CC/CA de 150%
2 MPPTs independentes
Sistema integrado de gerenciamento de sombreamento
Limitação de exportação (Zero-Grid)
Aplicativo inteligente para monitoramento e otimização
Interruptor de falha de arco integrado (AFCI)
Design plug-and-play para instalação rápida
Saída CA de até 110% para maior eficiência
Partida em baixa tensão de 160V
Grau de proteção IP65 para maior robustez em campo
Proteções e segurança
DPS Tipo II integrado
Detecção de corrente FV
Proteção contra curto-circuito em CA
Proteção anti-ilhamento
Monitoramento de falha de aterramento
Monitoramento de corrente residual
Proteção AFCI integrada
Estrutura com grau de proteção IP65
Conformidade com normas de segurança e EMC internacionais
Parâmetros técnicos
Modelo: GT3-20KD1
Potência máxima de entrada FV: 30.000Wp
Tensão máxima de entrada FV: 1100V
Tensão mínima FV: 140V
Tensão de partida CC: 160V
Tensão nominal de entrada CC: 650V
Faixa de tensão MPPT: 140V – 1000V
Corrente máxima FV: 40A + 40A
Corrente máxima de curto-circuito: 52A + 52A
Número de MPPTs: 2
Strings por MPPT: 2 / 2
Saída CA
Potência nominal CA: 20.000W
Potência aparente máxima: 22.000VA
Corrente nominal de saída CA: 28,9A
Corrente máxima de saída CA: 31,8A
Tensão nominal de rede CA: 3 / N / PE, 220V / 380V, 230V / 400V
Faixa de tensão da rede: 270V – 480V
Frequência nominal: 50Hz / 60Hz
Faixa de frequência da rede: 45Hz – 55Hz / 55Hz – 66Hz
Fator de potência: >0,99
THDi: <3%
Eficiência
Eficiência máxima: 98,60%
Eficiência europeia: 98,20%
Eficiência MPPT: >99%
Dados Gerais
Dimensões: 520 x 420 x 193 mm
Peso: 24,5 kg
Grau de proteção: IP65
Resfriamento: Ventilação
Faixa de temperatura de operação: -30°C a 60°C (redução acima de 45°C)
Ruído: <40dB
Tela: LED + APP
Comunicação: RS485 (Meter), Wi-Fi + Bluetooth, DRM
Código Finame
INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT3): FINAME 04267050
INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT1): FINAME 04259477
PORTARIA DO INMETRO: 0004492/2025
SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW -04338177
A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.

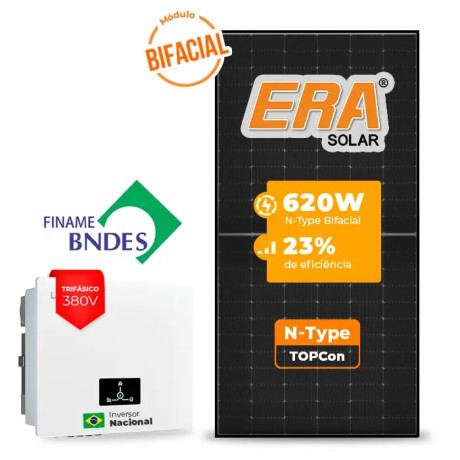

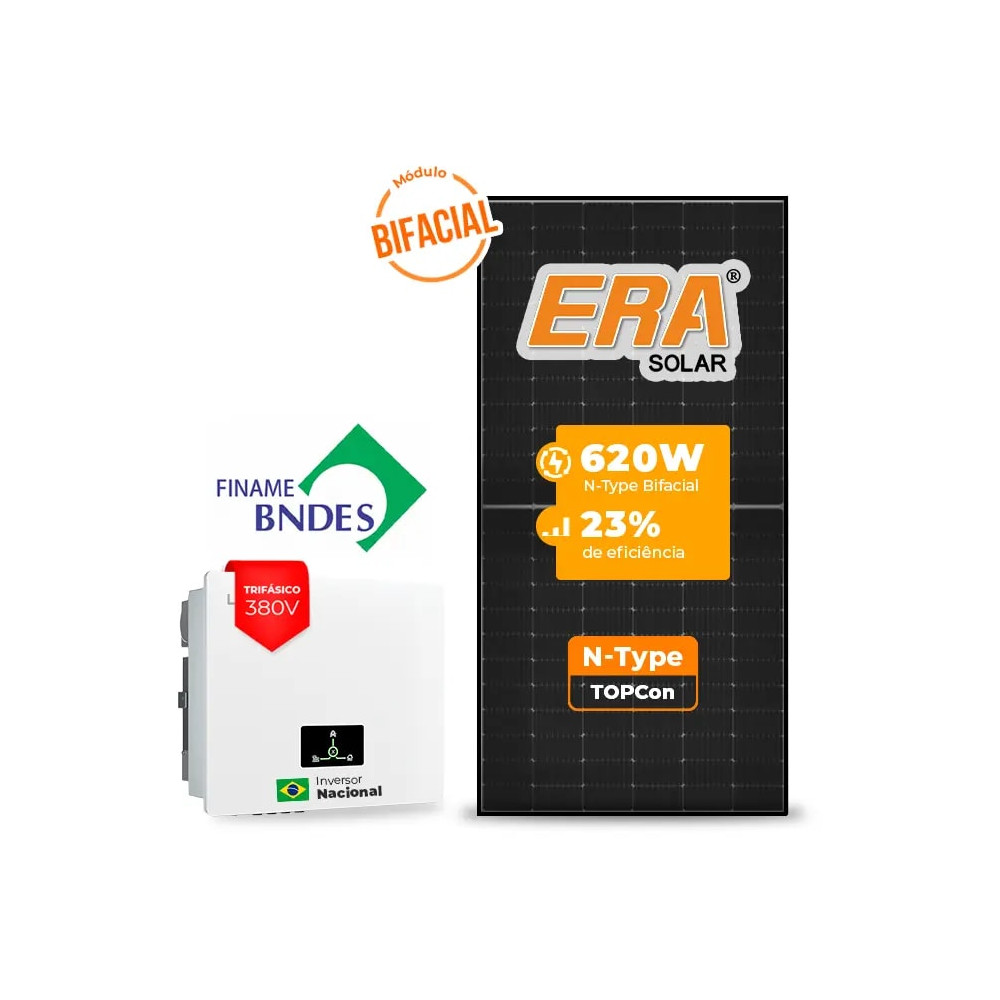

Esse Sistema Gerador Fotovoltaico com potência de 24,800 KWp,é composto por:
O painel solar ERA-RC-66HC de 620W da ERA Solar é a escolha ideal para quem busca alta performance, durabilidade e eficiência energética. Com tecnologia N-Type Half-Cut e células MBB retangulares (182x210mm), o módulo entrega eficiência de até 23%, garantindo mais geração em menos espaço.
Integração arquitetônica
O frame preto: Integra melhor em telhados escuros, metálicos ou de fibrocimento
Possui um conjunto visual mais uniforme com as células
Reduz contrastes visuais, deixando o sistema mais “limpo” no telhado
Ideal para residências de alto padrão, comércios modernos e projetos corporativos.
Vantagens comerciais:
Material: PU (Poliuretano) + Fibra de Vidro.
Não conduz eletricidade (dispensa aterramento), mais leve, alta durabilidade e resistência.
Fibra de Vidro e Poliuretano, um material avançado que substitui o alumínio tradicional em painéis solares, oferecendo leveza, isolamento elétrico e maior resistência mecânica, sendo um sinônimo de painel com frame compósito.
Módulos solares com frame de Poliuretano (PU) ou compósito
Não precisam de aterramento do frame, pois o PU é um material isolante que impede a condução de eletricidade, eliminando a necessidade de cabos de equipotencialização e reduzindo custos e complexidade na instalação, ao contrário dos frames de alumínio que exigem aterramento. Essa inovação melhora a segurança e a eficiência do sistema fotovoltaico, reduzindo o risco de degradação por PID e facilitando a instalação em diversos ambiente
Quais certificações garantem a qualidade do produto?
O modelo ERA-RC-66HC possui certificações internacionais:
IEC61215 / IEC61215-2 / IEC61730 – Qualidade e segurança elétrica
IEC61701 – Resistência à névoa salina
ISO9001 / ISO14001 / ISO45001 – Gestão de qualidade, meio ambiente e segurança ocupacional
Destaques do Produto:
Potência máxima de 620W
Eficiência de conversão de até 23%
Desempenho superior mesmo em condições de baixa luminosidade
Tolerância positiva de 0 a +5W
Confiabilidade garantida:
15 anos de garantia de fabricação
30 anos de garantia linear de geração
Máximo de 1% de degradação no 1º ano
Apenas 0,4% de perda anual até o 30º ano
Certificações Internacionais:
IEC61215, IEC61730, IEC61701 (resistência à névoa salina), IEC62716 (ambientes com amônia)
ISO9001 (Qualidade), ISO14001 (Meio Ambiente) e ISO45001 (Saúde e Segurança Ocupaciona
Características Elétricas:
Eficiência do módulo: 23.00%
Tipo da célula: Half-Cell N-Type Mono 182mm
Potência máxima do módulo (Pmax): 620W
Tensão em Circuito Aberto (Voc): 48,50V
Corrente de Curto-Circuito (Isc): 16,15A
Tensão máxima de potência (Vmp): 40,15V
Corrente de máxima potência (Imp): 15,45A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A
Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.24% / °C
Coeficiente de temperatura (Isc): +0.043% / °C
Temperatura de operação: -40°C a +85°C
Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 32,50kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga Composito Black
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 30mm
Tipo do Conector: MC4 (compatível)
Configurações da Embalagem:
Qtde de módulo por pallet: 37 und
Paletes/Container 40HQ: 20 und
Qtde/Container 740 und
Registro INMETRO: 018472/2024
A Estrutura Solo para 8 Módulos Solares da Pratyc é projetada para garantir alta resistência, durabilidade e estabilidade em sistemas fotovoltaicos instalados no solo. Composta por materiais de qualidade como aço galvanizado Magnélis e alumínio, esta solução é ideal para aplicações em usinas solares, projetos comerciais, rurais e sistemas off-grid.
Design modular
O design modular com tesoura de 3,90 m e fixação robusta permite fácil montagem e excelente desempenho estrutural, mesmo em regiões com condições climáticas severas. A estrutura é ajustável para diferentes ângulos de inclinação, garantindo máxima captação solar durante todo o ano.
Diferenciais e benefícios:
Suporta até 8 módulos fotovoltaicos (2 linhas)
Produzida em Civil 300, ZAR e alumínio de alta resistência
Compatível com módulos de diversas marcas e potências
Kit completo com grampos, terças, estacas, mãos francesas e acessórios de fixação
Estrutura projetada para fácil transporte e montagem
Resistência à corrosão e longa vida útil
Ajuste de inclinação para diferentes latitudes e otimização de geração
Aplicações recomendadas:
Usinas solares de pequeno e médio porte
Projetos comerciais e industriais
Instalações rurais e sistemas isolados
Conteúdo do kit:
2 Estacas 2200mm - Civil 300 ou ZAR
2 Tesouras 3900mm - Civil 300 ou ZAR
4 Terças 4800mm - Civil 300 ou ZAR
2 Mãos francesas frontais + 2 traseiras - Magnélis
1 Contravento 3086mm - ZAR
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
#ATENCAO# Para solução completa de solo adicionar o kit de fixação cod:168707
A Estrutura Solo para 8 Módulos Solares da Pratyc é projetada para garantir alta resistência, durabilidade e estabilidade em sistemas fotovoltaicos instalados no solo. Composta por materiais de qualidade como aço galvanizado Magnélis e alumínio, esta solução é ideal para aplicações em usinas solares, projetos comerciais, rurais e sistemas off-grid.
Design modular
O design modular com tesoura de 3,90 m e fixação robusta permite fácil montagem e excelente desempenho estrutural, mesmo em regiões com condições climáticas severas. A estrutura é ajustável para diferentes ângulos de inclinação, garantindo máxima captação solar durante todo o ano.
Diferenciais e benefícios:
Suporta até 8 módulos fotovoltaicos (2 linhas)
Produzida em Civil 300, ZAR e alumínio de alta resistência
Compatível com módulos de diversas marcas e potências
Kit completo com grampos, terças, estacas, mãos francesas e acessórios de fixação
Estrutura projetada para fácil transporte e montagem
Resistência à corrosão e longa vida útil
Ajuste de inclinação para diferentes latitudes e otimização de geração
Aplicações recomendadas:
Usinas solares de pequeno e médio porte
Projetos comerciais e industriais
Instalações rurais e sistemas isolados
Conteúdo do kit:
Kit com 8 suportes L, 4 emendas, 8 grampos finais, 12 grampos intermediários, parafusos e porcas inox
Componentes de fixação EPDM para vedação e proteção
#ATENCAO# Para solução completa de solo adicionar o kit de LONGARINAS cod:130796 #ATENCAO#
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
SGF 6,20KWP RONMA BLACK FRAME 620W MIN X2 7.5KW 2MPPT FAST TRACK MONO 220V
SGF 16,12KWP RONMA BLACK FRAME 620W MIN X2 10KW 3MPPT MONO 220V
SGF 7,44KWP ERA BLACK FRAME 620W MIN X2 6KW 2MPPT MONO 220V
SGF 14,88KWP RONMA BLACK FRAME 620W FINAME GT1-10KT2 10KW 3MPPT MONO 220V
SGF 19,84KWP RONMA 620W HIBRIDO 15KW TRIF 380V DC48V BAT. LITIO 14,3kWh
SGF 18,6KWP ERA BLACK 620W LXP-LB-BR 10KW AC 127 BIF. DC48V BAT. LITIO 14,3kWh
SGF 9,90KWP BALFAR FINAME 550W SG RS-L2 8KW 2MPPT MONO 220V
SGF 15,82KWP BALFAR FINAME 565W SG 15KW 2MPPT TRIF 380V
