Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

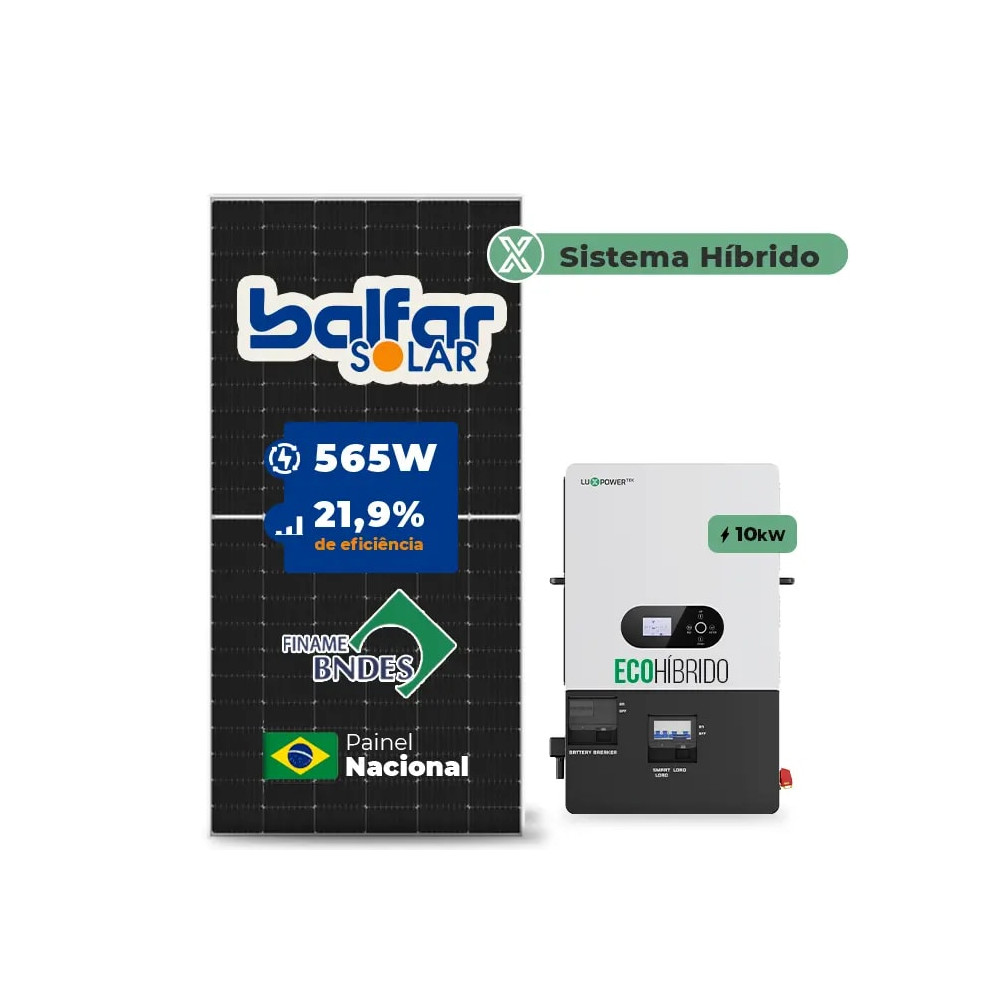

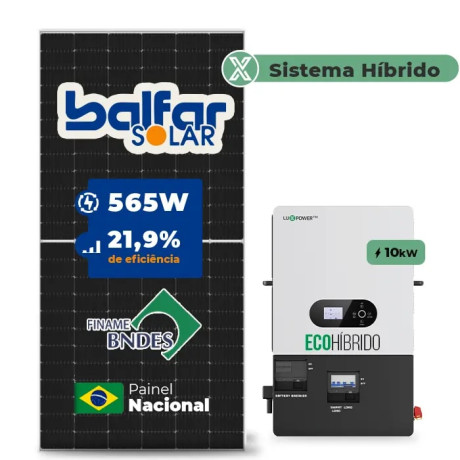

Esse Gerador Hibrido com potência de 15,820 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.
Compatibilidade
Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.
Diferenciais e Benefícios:
Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade
Resistência superior contra corrosão, ideal para ambientes agressivos
Suporte compatível com até 4 módulos solares (on-grid ou off-grid)
Três formas de instalação para maior versatilidade
Perfis H ou híbrido para diferentes configurações
Kit completo com todos os acessórios de montagem
Montagem rápida e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.
Conteúdo do Kit:
08 Suportes ganchos – Alumínio
4 Grampos finais – Alumínio
6 Grampos intermediários + 2 extras – Alumínio
4 Emendas completas – Alumínio
16 Parafusos franceses M8x20 – Inox 304
34 Porcas flangeadas M8 – Inox 304
16 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304
28 Parafusos T M8x25 – Inox 304
Anéis de apoio para grampos – Borracha
Porcas auto travantes M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O LuxPower TriP2-LB-3P 15K é um inversor híbrido trifásico de 15kW, desenvolvido para aplicações residenciais e comerciais que exigem maior autonomia, integração com baterias de baixa tensão e operação inteligente em cenários on-grid e off-grid. Com suporte a cargas trifásicas desbalanceadas, porta dedicada para gerador, função de acoplamento CA, smart load e até 10 unidades em paralelo, o modelo oferece mais versatilidade, segurança energética e controle avançado do sistema
Diferenciais do produto
Inversor híbrido trifásico para aplicações residenciais e comerciais
Potência nominal de saída 15.000W
Entrada fotovoltaica máxima de 22.500W
Compatível com baterias de baixa tensão 48V
Suporta cargas trifásicas desbalanceadas
3 MPPTs independentes com 3 strings
Controle independente de exportação para a rede em cada fase
Função de acoplamento CA (AC Coupling)
Função de carga inteligente (smart load)
Porta dedicada para gerador (GEN port)
Controle automático de gerador
Programação por horário de uso, com 8 períodos para carga e descarga
Suporta até 10 unidades em paralelo, tanto on-grid quanto off-grid
Alta flexibilidade para sistemas com armazenamento e backup energético
Proteções e segurança
Proteção contra polaridade reversa do PV
Proteção contra sobrecorrente e sobretensão
Proteção anti-ilhamento
Proteção contra curto-circuito em AC
Proteção contra corrente de fuga
Monitoramento da rede
Chave seccionadora DC integrada
Proteção contra surtos em DC Tipo III
Proteção contra surtos em AC Tipo III
Grau de proteção IP66 para maior robustez em campo
Parâmetros técnicos
Modelo: TriP2-LB-3P 15K
Potência máxima de entrada: 22.500W
Tensão nominal de entrada: 690V
Número de MPPTs independentes: 3 / (1:1:1)
Tensão máxima de entrada: 1000V
Faixa de tensão da MPPT: 200 ~ 900V
Tensão de partida: 100V
Corrente máxima de entrada por MPPT: 20 / 20 / 20A
Corrente máxima de curto-circuito por MPPT: 25 / 25 / 25A
Bateria
Tipo de bateria compatível: Íons de Lítio / Chumbo-ácido
Faixa de tensão da bateria: 40 ~ 60V
Corrente máxima de carga/descarga: 250A
Potência máxima de carga/descarga: 12.000W
Estratégia de carga para baterias de lítio: Auto-adaptação ao BMS
Saída CA
Tensão CA nominal: 3L / N / PE, 230 / 400Vac
Frequência CA nominal: 50 / 60Hz
Potência de saída nominal: 15.000W
Corrente de saída nominal: 21,70A
Corrente máxima de saída: 27,10A
Fator de potência: 0,99 ajustável de 0,8 indutivo a 0,8 capacitivo
THDi: < 3%
Corrente máxima de passagem: 50A
Tensão nominal: 3L / N / PE, 230 / 400Vac
Frequência nominal: 50 / 60Hz
Corrente de entrada nominal: 30A
Potência de entrada nominal: 20.700W
Saída EPS (LOAD)
Potência nominal de saída: 15.000W (PV + bateria)
Tensão nominal de saída: 3L / N / PE, 230 / 400Vac
Corrente nominal de saída: 21,70A
Frequência nominal de saída: 50 / 60Hz
Potência de surto: 1,5 x potência nominal por 5 min
Comutação: =10ms
Forma de onda: Onda senoidal
IMPORTANTE# Eficiência
Eficiência máxima: 97,7%
Eficiência máxima de carga/descarga: 94,0%
Dados Gerais
Dimensões: 480 × 703 × 258 mm
Peso: 53 kg
Grau de proteção: IP66
Faixa de temperatura de operação: -25 ~ +60°C, com redução de potência acima de 45°C
Faixa de temperatura de armazenamento: -25 ~ +60°C
Umidade relativa: 0 ~ 100%
Display e interface de comunicação: Tela touch colorida, RS485 / Wi-Fi / CAN
Garantia: 5
Método de resfriamento: Resfriamento inteligente
Topologia: Sem transformador
Altitude máxima de operação: 2000m
Emissão de ruído: 50dB
Padrões e certificações: EN 62109 / EN 61000, IEC 61683, EN 50549-10, PTPiREE TypeA, G99, G100
SGF 9,92KWP RONMA BLACK FRAME 620W SNA 6KW MONO 220V DC48V SEM BATERIA
SGF 9,92KWP ERA BLACK 620W ECO HIBRIDO 5KW 220V DC48V BAT. LITIO 4,8kWh
SGF 17,36KWP RONMA BLACK 620W SNA2 10KW MONO 220V DC48V BAT. LITIO 14,3kWh
SGF 14,88KWP RONMA BLACK 620W TRIP2-LB 10KW TRIF 220V DC48V BAT. LITIO 10,24kWh
SGF 32,24KWP ERA BLACK FRAME 620W FINAME GT3-20KD1 20KW 2MPPT TRIF 380V
SGF 14,88KWP ERA BLACK 620W SNA2 14KW MONO 220V DC48V SEM BATERIA
SGF 22,32KWP RONMA BLACK FRAME 620W S2500S-L 2.5KW 4MPPT MONO 220V
SGF 17,36KWP RONMA 620W ECO HIBRIDO 10KW 220V DC48V SEM BATERIA
