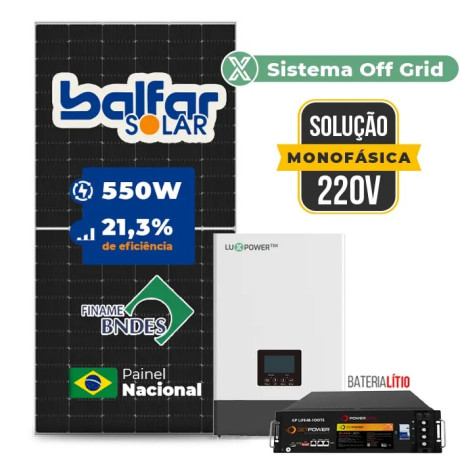

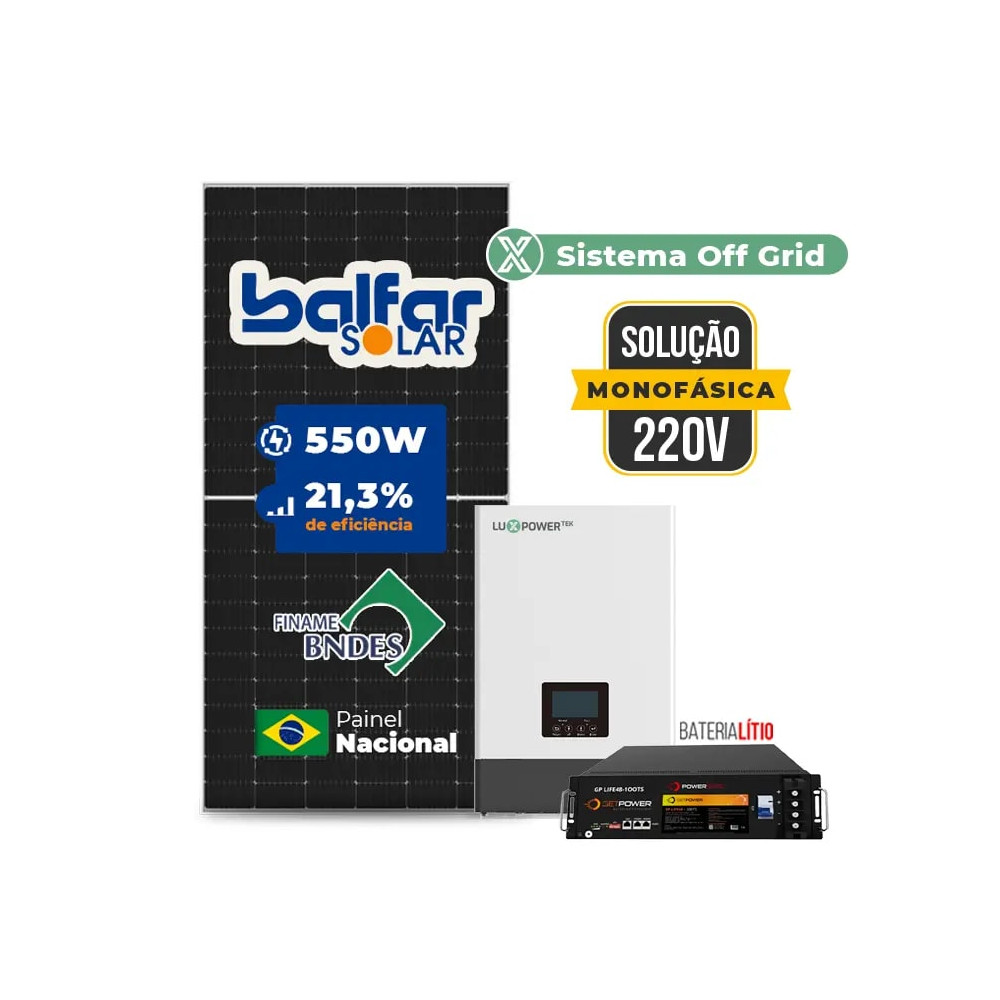

Os Geradores de Energia Solar Off Grid Interativo são sistemas que integram tecnologia avançada e inovação em armazenamento de energia solar, proporcionando independência energética para ambientes remotos ou instáveis, onde a confiabilidade da rede é um fator crítico. Essas soluções, foram cuidadosamente dimensionadas para atender às demandas de carga e oferecer a autonomia necessária de acordo com a potência de cada gerador. Cada gerador e composto por inversores off grid interativos de alta performance e baterias de Lítio de última geração. Esses sistemas são ideais para solucionar problemas com restrições de acesso à rede elétrica, quedas de energia frequentes e para garantir o fornecimento contínuo de energia a cargas essenciais.
Cenários de Aplicação:
Esse Gerador Off Grid Interativo com potência de 6,600 KWp, é composto por:
Componentes do Kit
Abaixo uma sugestão de aplicação que esse sistema pode atender:
Importante:
A tabela de especificações disponibilizada é uma referência de carga e autonomia sugerida. Ela serve como um guia para facilitar o entendimento da capacidade do sistema, mas recomendamos a validação exata das demandas de potência e horas de uso para garantir o melhor dimensionamento do projeto.
Potência: 550W
Eficiência de 21,3%
Tecnologia nacional com FINAME
Garantia linear de 30 anos
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-550W
Modelo: BS144M-550W
Tipo de célula: Monocristalino 182 × 182 mm
Configuração: 144 células (6x24)
Potência máxima (Pmax): 550W
Eficiência do módulo: 21,3%
Tensão em Pmax (Vmp): 42,40V
Corrente em Pmax (Imp): 12,98A
Tensão de circuito aberto (Voc): 50,20V
Corrente de curto-circuito (Isc): 13,82A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura de operação: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Classificação máxima do fusível: 25A
Coeficiente de temperatura (Pmax): -0,36%/°C
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
Certificações e Conformidades – Balfar BS144M-550W
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro
A Estrutura Mini Trilho Baixo 42 cm é a solução ideal para fixação de painéis solares em telhados metálicos trapezoidais. Desenvolvida pela Pratyc com alumínio 6005-T5 de alta resistência e fixadores em aço inox 304, oferece durabilidade, leveza e resistência à corrosão, garantindo desempenho superior em projetos fotovoltaicos residenciais, comerciais e industriais.
Design compact
Seu design compacto permite instalação rápida e segura, distribuindo a carga dos módulos solares de forma uniforme e garantindo a estanqueidade da cobertura com vedação em borracha EPDM. É a escolha perfeita para integradores solares que buscam velocidade de montagem, confiabilidade e compatibilidade com diferentes módulos fotovoltaicos.
Vantagens da Estrutura Mini Trilho Baixo Pratyc:
Compatível com módulos solares de diversas marcas e tamanhos
Ideal para telhados metálicos com perfil trapezoidal
Kit completo com suportes, grampos e fixadores
Alta durabilidade em ambientes externos
Vedação eficiente contra infiltrações
Facilita a instalação, reduzindo tempo de obra e custo operacional
Aplicações recomendadas:
Sistemas de energia solar fotovoltaica on-grid e off-grid
Instalações residenciais, comerciais e industriais
Telhados metálicos trapezoidais
Conteúdo do kit:
10 Suportes Mini Trilho Baixo (42 cm) – Alumínio 6005-T5
40 Parafusos auto brocantes sextavados 5,5 x 1" – Inox 304
8 Grampos intermediários – Alumínio 6005-T5
4 Grampos finais – Alumínio 6005-T5
10 Parafusos T M8x25 – Inox 304
10 Porcas auto travantes M8 – Inox 304
20 Borrachas EPDM
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O inversor solar Off Grid Interativo 5000W é uma solução robusta, inteligente e eficiente, desenvolvida para entregar autonomia energética real em locais com instabilidade na rede elétrica ou sem acesso à concessionária. Com dupla entrada MPPT, compatibilidade com baterias de lítio e capacidade de carregamento por fonte fotovoltaica, rede ou gerador, esse equipamento atende com excelência a diferentes tipos de projetos — desde residências isoladas até comércios com cargas críticas.
Cenários de Aplicação
Residências em áreas com rede instável ou ausente
Ideal para regiões rurais, zonas de expansão urbana ou locais onde as quedas de energia são frequentes, o inversor garante fornecimento ininterrupto comutando em menos de 15ms, sem causar impacto em eletrodomésticos sensíveis. A compatibilidade com baterias de lítio 48V permite soluções compactas, seguras e de longa durabilidade.
Exemplo prático:
Casa com freezer, geladeira, iluminação, roteador e bomba pressurizadora conectados ao inversor, com backup completo mesmo durante apagões.
Pequenos comércios com cargas críticas
Para estabelecimentos como padarias, mercados, escritórios, farmácias e lojas de conveniência, que não podem parar por falta de energia, o inversor oferece alimentação segura e inteligente. A potência de surto de até 2 vezes a nominal por 2 segundos permite o acionamento de motores e compressores, além de manter o fluxo de operação com proteção total.
Exemplo prático:
Um pequeno mercado com PDV, câmeras de segurança, balanças, iluminação e sistema de refrigeração protegidos por um sistema com 2 inversores em paralelo e banco de baterias dimensionado.
Projetos com fontes múltiplas (FV + Rede + Gerador)
O inversor permite que o carregamento das baterias seja feito via painel solar, rede elétrica ou grupo gerador, alternando automaticamente entre elas de acordo com a prioridade programada. Isso proporciona flexibilidade operacional em locais com limitação de geração solar ou quando há demanda por autonomia estendida.
Exemplo prático:
Posto de combustível ou torre de comunicação com necessidade de operação 24h e falhas frequentes da rede pública. O sistema gerencia automaticamente o uso de energia da rede, banco solar e gerador para manter tudo funcionando com eficiência.
INVERSOR SOLAR OFF GRID INTERATIVO
Especificações
Potência Máxima de Arranjo FV (W): 8000 (4000/4000)
Tensão de Entrada FV Nominal (V): 320
Número de MPPTs: 2
Numero de entradas por MPPT: 1
Faixa de Tensão FV de Entrada (V): 100-480
Faixa de Tensão do MPPT (V): 120-385
Tensão de Inicialização (V): 100
Máxima Corrente por MPPT (A): 17/17
Máxima Corrente de Curto-Circuito por MPPT (A): 25/25
Entrada para bateria
Tipos Compatíveis de Baterias: Ion-Lítio
Tensão Nominal da Bateria (V): 48
Faixa de Tensão da Bateria (V): 38.40 - 60.00
Máxima Corrente de Carga/Descarga (A): 110/110
Máxima potência de Carga/Descarga(W): 5000
Capacidade Máxima da Bateria por Inversor: >200AH
Inicialização Forçada da Bateria pelo FV: SIM
Inicialização Forçada da Bateria pela Rede: SIM
Rede AC
Tensão Nominal CA (V): 220
Frequência CA Nominal (Hz) 60
Máxima Corrente de Entrada CA (A) :22.8A
Máxima potência de Entrada CA (A): 5000
Fator de Potência: 0.99 (Ajustável de 0.8 adiantado para 0.8 atrasado)
Corrente Nominal do Relé de ByPass do Gerador (A): 40
Gerador (GEN)
Tensão nominal do gerador (V): 220
Frequencia nominal do gerador (Hz): 60
Corrente nominal de entrada do gerador (A): 32
Potencia nominal de entrada do gerador (W): 7370
UPS (disponibilidade de energia)
Potência Nominal de Saída (W): 5000
Tensão Nominal de Saída (V): 220
Corrente Nominal de Saída (A): 22
Frequência Nominal de Saída (Hz): 50/60
Potência de Surto, duração: 2Pn, <2s
Tempo de Comutação: <15ms@Único/<30ms@Paralelo
Forma de Onda: Onda Senoidal
THDV: 3%
Eficiência
Eficiência Máxima por MPPT: 99.9%
Eficiência Máxima: 93.0%
Eficiência Máxima de Carga: 93.0%
Eficiência Máxima de Descarga: 93.0%
Proteção
Proteção de Sobrecorrente/Sobretensão: SIM
Proteção de Corrente CA de Curto-circuito: SIM
Monitoramento da Rede: SIM
Proteção de Surto CA Tipo III: SIM
Proteção de Polaridade Reversa da Bateria: SIM
Geral
Dimensões (L*A*P) (mm): 330 *505 *135mm
Peso: 14.5kg
IP: 20
Faixa de Temperatura Ambiente de Operação (ºC): 0~50
Faixa de Temperatura de Armazenamento (ºC): -15 ~60
Umidade Relativa: 5% ~95%
Interface de Display e Comunicação: LCD+LED, RS485/Wi-Fi/CAN
Garantia: 02 anos
Método de Resfriamento: Resfriamento Inteligente
Topologia: Sem transformador
Altitude: <2000m
Emissão de Ruído (típico): <50dB
Normas e Certificações
IEC 62109-1, IEC 61000, IEC62040/EN62040, IEC62109, NRS 097-2-1
Registro INMETRO: 018107/2024
A GPLiFe48-100TS é uma bateria de lítio desenvolvida para aplicações que exigem segurança, autonomia, alta eficiência e longa vida útil. Indicada para sistemas fotovoltaicos off grid e híbridos, também atende operações de backup de energia e projetos de telecomunicações, entregando desempenho confiável em diferentes cenários
Principais benefícios
Alta densidade de energia: mais armazenamento com menos espaço.
Excelente desempenho de carga e descarga, com alta corrente disponível.
Recarga mais eficiente, contribuindo para melhor aproveitamento do sistema.
Longa vida útil, com mais de 6000 ciclos em condições especificadas.
Ampla faixa de temperatura de operação, para maior versatilidade de uso.
BMS integrado, com controle e proteção da vida útil da bateria.
Compatibilidade com inversores de marcas como Growatt, Goodwe, Victron, Deye e Sofar
Aplicações
A GPLiFe48-100TS é recomendada para:
Sistemas fotovoltaicos off grid
Sistemas híbridos
Telecomunicações
Sistemas de backup de energia
Especificações técnicas
ensão nominal: 48V
Capacidade nominal: 100Ah
Faixa de tensão operacional: 40V a 54,5V
Tensão de carga: 52,5V a 54,5V
Corrente recomendada de carga/descarga: 50A
Corrente máxima de carga/descarga: 100A
Tensão de corte de descarga: 40V
Dimensões e peso
Altura: 133 mm
Largura: 442 mm
Profundidade: 440 mm
Peso aproximado: 40 kg
Instalação e comunicação
Instalação: rack 19”
Comunicação: CAN / RS485
Indicadores: ALM / RUN / SOC
Paralelismo: suporta até 16 conjuntos em paralelo
Proteções e segurança
A bateria conta com sistema de proteção para:
sobretensão,subtensão,curto-circuito,sobrecarga
sobrecorrente,sobretemperatura,proteção contra baixa temperatura
Condições de operação
Resfriamento: auto-resfriamento
Altitude máxima: até 4000 m
Umidade de operação: 5% a 95%
Temperatura de carga: -5°C a +45°C
Temperatura de descarga: -20°C a +50°C
Temperatura recomendada de operação: +15°C a +35°C
Temperatura de armazenamento: -20°C a +35°C
Certificações
ISO9001,ISO14001,CE,N38.3,UL,IEC6261
SGF 4,96KWP RONMA 620W PV29 LHP 5KW AC120V DC48V BAT. LITIO
SGF 2,48KWP ERA BLACK 620W GETA 1.5KW AC 220 MONO DC12V SEM BATERIA
SGF 7,44KWP RONMA 620W WPV 5KW AC 220 MONO DC48V BAT. LITIO 5,12kWh
SGF 7,7KWP FINAME 550W WPV 5KW AC 220 MONO DC48V BAT. LITIO 5,12kWh
