As soluções para armazenamento de energia solar, são compostas por Inversores Off Grid Interativos e Baterias de Lítio da Marca Global Must Energy, que oferecem uma combinação de alta tecnologia, segurança e desempenho. Essas soluções, foram cuidadosamente dimensionadas de acordo com as especificações de cada equipamento, assegurando o funcionamento ideal do gerador para atender as demandas de carga e autonomia suportadas pelo sistema.
Alguns cenários de uso:

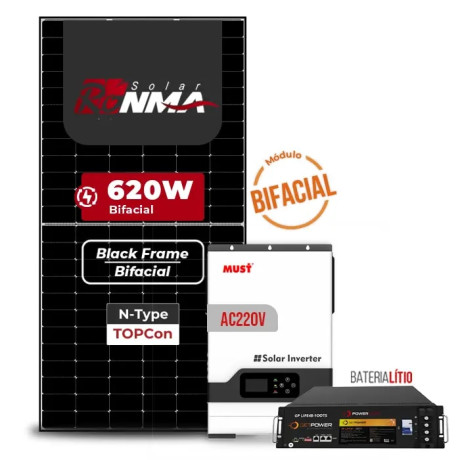

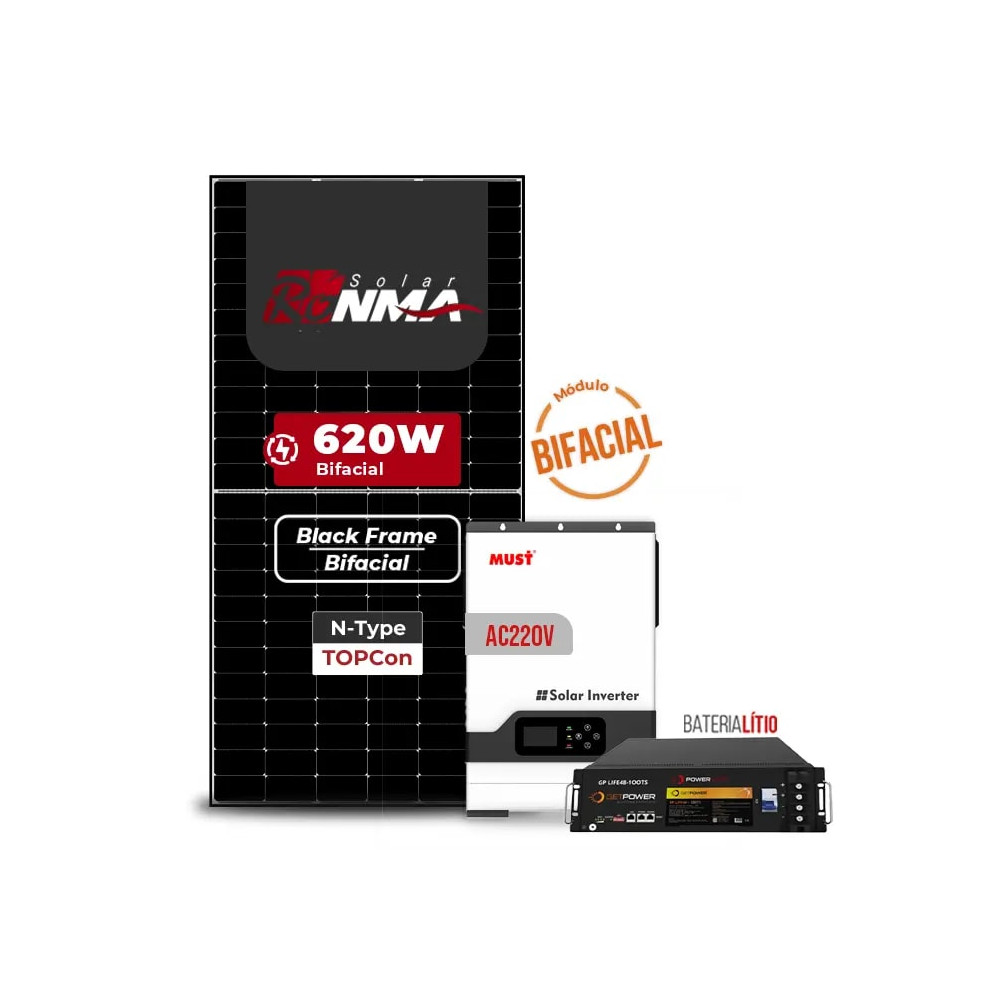

Esse Sistema Gerador Fotovoltaico com potência de 7,440 KWp, é composto por:
Abaixo uma sugestão de aplicação que esse sistema pode atender:
IMPORTANTE!
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
A Estrutura Mini Trilho Baixo 42 cm é a solução ideal para fixação de painéis solares em telhados metálicos trapezoidais. Desenvolvida pela Pratyc com alumínio 6005-T5 de alta resistência e fixadores em aço inox 304, oferece durabilidade, leveza e resistência à corrosão, garantindo desempenho superior em projetos fotovoltaicos residenciais, comerciais e industriais.
Design compact
Seu design compacto permite instalação rápida e segura, distribuindo a carga dos módulos solares de forma uniforme e garantindo a estanqueidade da cobertura com vedação em borracha EPDM. É a escolha perfeita para integradores solares que buscam velocidade de montagem, confiabilidade e compatibilidade com diferentes módulos fotovoltaicos.
Vantagens da Estrutura Mini Trilho Baixo Pratyc:
Compatível com módulos solares de diversas marcas e tamanhos
Ideal para telhados metálicos com perfil trapezoidal
Kit completo com suportes, grampos e fixadores
Alta durabilidade em ambientes externos
Vedação eficiente contra infiltrações
Facilita a instalação, reduzindo tempo de obra e custo operacional
Aplicações recomendadas:
Sistemas de energia solar fotovoltaica on-grid e off-grid
Instalações residenciais, comerciais e industriais
Telhados metálicos trapezoidais
Conteúdo do kit:
10 Suportes Mini Trilho Baixo (42 cm) – Alumínio 6005-T5
40 Parafusos auto brocantes sextavados 5,5 x 1" – Inox 304
8 Grampos intermediários – Alumínio 6005-T5
4 Grampos finais – Alumínio 6005-T5
10 Parafusos T M8x25 – Inox 304
10 Porcas auto travantes M8 – Inox 304
20 Borrachas EPDM
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Líder em soluções elétricas com foco em inovação e custo-benefício, todos os componentes certificados e testados rigorosamente. Custo-benefício extremo sem abrir mão da qualidade. 2 entradas convergindo para 1 saída protegida - a solução inteligente para seu sistema fotovoltaico.
Diferenciais
Fabricado com alto padrão de qualidade;
Todos os componentes possuem certificados;
Atende 1 MPPT (3 entradas e 1 saída);
Proteção das caixas:
UV (conforme norma IEC 60529);
IP65;
Descrição técnica
Quantidade de entrada: 03
Quantidade de saídas: 01
Quantidade de MPPT: 01
Tensão nominal máxima: 1040Vdc
Corrente nominal máxima por arranjo: 20A
Modelo de seccionadora: ES150
Quantidade de seccionadora: 1 (dupla)
Tipo de conexão de entrada: Porta Fusível
Bitola máxima do cabo entrada e sáida: 6mm2
Tipo de comexão de sáida: Borne
DPS
Tensão máxima de funcionamento: 1040Vdc
Tensão máxima de rede: 1040Vdc
Tipo de proteção: Classe 2
Quantidade de DPS: 01
Corrente de descarga nominal: 20kA
Corrente de descarga: 45kA
Nivel de proteção: <3,5kV
Dimensões (AxLxP): 200x310x110mm
Um inversor solar Off-Grid Interativo é um equipamento que opera de forma independente da rede (Off-Grid) para fornecer energia, mas possui a capacidade de interagir com ela como referência para carregar baterias, sem injetar o excedente, otimizando o uso da energia solar e da bateria, ideal para locais remotos ou para ter autonomia total, integrando painéis, baterias e, por vezes, até a rede para carga, mas não para injeção de crédito
Modelo: PV29-5KW VHM
Características:
Saída de onda senoidal pura
Carregamento em 3 etapas
Proteção contra sobrecarga e curto-circuito
Configuração de voltagem/corrent de carregamento
O ponto de desligamento de baixa tensão da bateria pode ser definido como 40/42/44V/46V
Modo de economia de energia
Configuração de prioridade do utilitário/bateria
Configuração de faixa de tensão ampla/estreita de entrada da rede elétrica
A tensão do inversor pode ser definida para 220V/230V/240V
A frequência do inversor pode ser definida para 50Hz/60Hz
Interruptor de carga utilitária on/off pode ser configurado
Controlador de carga solar MPPT 80A integrado
Seleção de bateria ácido ou lítio
Monitoramento remoto via WIF
Com função de comunicação de bateria de lítio BMS (porta CAN)
Saída do inversor
Tensão nominal do sistema de bateria: 48V
Potência nominal: 5KW
Classificação de surto: 15000VA
Capaz de dar partida em motor elétrico: 3CV
Forma de onda: Onda senoidal pura/igual à entrada (modo bypass)
Tensão nominal de saída RMS: 220 V / 230 V / 240 VCA (±10% RMS)
Frequência de saída: 50Hz / 60Hz ±0,3Hz
Eficiência do inversor (pico): >88%
Eficiência do modo de linha: >95%
Fator de potência: 1,0
Tempo de transferência típico: 10 ms (máx.)
ENTRADA CA:
Tensão: 230 VCA
Faixa de tensão selecionável: 150~265VAC(Para computadores pessoais)
Alcance de frequência: 50 Hz / 60 Hz (detecção automática) 40 ~ 80 Hz
BATERIA
Tensão inicial mínima:(40V / 42V / 44V / 46V )+2V
Alarme de bateria fraca: (40V / 42V / 44V / 46V )+2V
Bateria fraca cortada:(40V / 42V / 44V / 46V )+2V
Alarme de alta tensão: (55,2V- 58V)+4V
Recuperação de alta tensão da bateria:(55,2V-58V)+2V
Modo de pesquisa de consumo Idie: Carga =50±20W(120V)/100±20W(220V)
CARREGADOR
Voltagem de saída: 48Vcc
Proteção contra sobrecarga SD: 62,8Vcc
Corrente máxima de carga: 35A
BYPASS E PROTEÇÃO
Forma de onda de tensão de entrada: Onda senoidal (rede ou gerador)
Frequência de entrada nominal: 50Hz ou 60Hz
Proteção contra sobrecarga (carga SMPS): Disjuntor
Proteção contra curto-circuito de saída: Disjuntor
Disjuntor de entrada CA: 5K/50A
CARREGADOR SOLAR
Potência máxima do conjunto fotovoltaico: 5000 W
Corrente máxima de carga fotovoltaica:80A±4A
Voltagem de corrente contínua: Trabalho automático: 48V
Faixa MPPT @ Tensão Operacional: 60~230Vcc a 48V
Tensão máxima de circuito aberto do conjunto fotovoltaico: 245Vcc
Consumo de energia em espera <2W
CARACTERISTICAS MECANICAS
Fixação: Montagem em parede
Dimensões (L*A*P): 531*305*202mm
Dimensões da Embalagem (L*A*P): 686*400*319mm
Faixa de temperatura de operação: 0 a 40 graus
Temperatura de armazenamento -15 a 60 graus
Ruído audível:60dB MÁX.
Mostrar LED+LCD
Peso bruto: 39,2kg
Peso liquido: 38kg
PRODUTO COM GRAU DE PROTEÇÃO IP20 (protegido contra objetos sólidos com diâmetro maior que 12mm). É necessário que a instalação seja feita em local abrigado e protegido contra fatores externos.
Garantia Padrão: 1 ano
Registro INMETRO: 018225/2024
A GPLiFe48-100TS é uma bateria de lítio desenvolvida para aplicações que exigem segurança, autonomia, alta eficiência e longa vida útil. Indicada para sistemas fotovoltaicos off grid e híbridos, também atende operações de backup de energia e projetos de telecomunicações, entregando desempenho confiável em diferentes cenários
Principais benefícios
Alta densidade de energia: mais armazenamento com menos espaço.
Excelente desempenho de carga e descarga, com alta corrente disponível.
Recarga mais eficiente, contribuindo para melhor aproveitamento do sistema.
Longa vida útil, com mais de 6000 ciclos em condições especificadas.
Ampla faixa de temperatura de operação, para maior versatilidade de uso.
BMS integrado, com controle e proteção da vida útil da bateria.
Compatibilidade com inversores de marcas como Growatt, Goodwe, Victron, Deye e Sofar
Aplicações
A GPLiFe48-100TS é recomendada para:
Sistemas fotovoltaicos off grid
Sistemas híbridos
Telecomunicações
Sistemas de backup de energia
Especificações técnicas
ensão nominal: 48V
Capacidade nominal: 100Ah
Faixa de tensão operacional: 40V a 54,5V
Tensão de carga: 52,5V a 54,5V
Corrente recomendada de carga/descarga: 50A
Corrente máxima de carga/descarga: 100A
Tensão de corte de descarga: 40V
Dimensões e peso
Altura: 133 mm
Largura: 442 mm
Profundidade: 440 mm
Peso aproximado: 40 kg
Instalação e comunicação
Instalação: rack 19”
Comunicação: CAN / RS485
Indicadores: ALM / RUN / SOC
Paralelismo: suporta até 16 conjuntos em paralelo
Proteções e segurança
A bateria conta com sistema de proteção para:
sobretensão,subtensão,curto-circuito,sobrecarga
sobrecorrente,sobretemperatura,proteção contra baixa temperatura
Condições de operação
Resfriamento: auto-resfriamento
Altitude máxima: até 4000 m
Umidade de operação: 5% a 95%
Temperatura de carga: -5°C a +45°C
Temperatura de descarga: -20°C a +50°C
Temperatura recomendada de operação: +15°C a +35°C
Temperatura de armazenamento: -20°C a +35°C
Certificações
ISO9001,ISO14001,CE,N38.3,UL,IEC6261
SGF 4,96KWP ERA BLACK 620W PV29 LHP 5KW AC120V DC48V BAT. LITIO
SGF 7,44KWP ERA BLACK 620W WPV 5KW AC 220 MONO DC48V BAT. LITIO 5,12kWh
SGF 7,44KWP ERA BLACK 620W WPV 5KW AC 220 MONO DC48V BAT. LITIO 5,12kWh
SGF 6,6KWP FINAME 550W PV29 HP 5KW AC220V DC48V BAT. LITIO 4.8KWH 100A
SGF 9,04KWP FINAME 565W ECO HIBRIDO 7.5KW 220V DC48V BAT. LITIO 9,6kWh
SGF 9,92KWP RONMA BLACK FRAME 620W HMS-2250DW-4T 2.25KW 2MPPT MONO 220V COM CABO
SGF 17,36KWP RONMA BLACK 620W LXP-BR 10KW AC 127 BIF. DC48V BAT. LITIO 14,3kWh
SGF 9,92KWP RONMA BLACK FRAME 620W FINAME GT1-7K5T2 7.5KW 3MPPT MONO 220V
