Gerador de Energia Solar Hibrido Luxpower sem Bateria Sem Estrutura

Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.

Cenários de Aplicação:

• • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
• • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
• • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

Esse Gerador Hibrido com potência de 6,600 KWp, é composto por:

Componentes do Kit

Importante:

A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.

A potência e eficiência que o seu projeto precisa, com as facilidades do FINAME!

Potência: 550W

Eficiência de 21,3%

Tecnologia nacional com FINAME

Garantia linear de 30 anos

Ideal para usinas e projetos de grande porte

Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.

Descrição Técnica – Painel Solar Balfar BS144M-550W

Modelo: BS144M-550W

Tipo de célula: Monocristalino 182 × 182 mm

Configuração: 144 células (6x24)

Potência máxima (Pmax): 550W

Eficiência do módulo: 21,3%

Tensão em Pmax (Vmp): 42,40V

Corrente em Pmax (Imp): 12,98A

Tensão de circuito aberto (Voc): 50,20V

Corrente de curto-circuito (Isc): 13,82A

Vidro frontal: Vidro solar de alta transparência (3,2 mm)

Estrutura: Alumínio anodizado (cor prata)

Caixa de junção: IP68

Cabos: 4,0 mm² – 280 mm

Conector: MC4 (original ou compatível)

Temperatura de operação: -40 °C a +85 °C

Tensão máxima do sistema: 1500VDC (IEC)

Classificação máxima do fusível: 25A

Coeficiente de temperatura (Pmax): -0,36%/°C

Certificação FINAME: Sim

Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência

CÓDIGO FINAME PAINEIS E GERADORES

• 4175050 -SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW
• 4183467 - SISTEMA GERADOR FOTOVOLTAICO - ENTRE 75KW E 375KW

Certificações e Conformidades – Balfar BS144M-550W

FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.

Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.

IEC (Com base nas normas da indústria solar):

IEC 61215: Testes de desempenho para módulos fotovoltaicos

IEC 61730: Requisitos de segurança elétrica e mecânica

Testes em ambiente agressivo:

Resistência à névoa salina

Resistência à corrosão por amônia

Teste com areia trazida pelo vento

(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)

Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.

Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.

Detalhes do Registro inmetro

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon

Fundação: 2016.

Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.

Fábricas: Manaus/AM e Sorocaba/SP.

Capacidade: maior produção de cabos solares da América Latina.

Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.

Cabos REISOLAR - Qualidades Técnicas

Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.

Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.

Segurança: antichama + baixa emissão de fumaça.

Resistência: à radiação UV, intempéries e variações de temperatura.

Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.

Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações

NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.

EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² – Descrição Técnica

Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.

Isolação: XLPO termofixo, livre de halogênios.

Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.

Tensão nominal:

0,6/1 kV em corrente alternada (CA).

Até 1,8 kV em corrente contínua (CC).

Temperatura de operação:

Permanente: -40 ºC a +90 ºC.

Sobrecarga: até 120 ºC (20.000 h).

Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)

Diâmetro nominal do condutor: 2,91 mm.

Espessura nominal da isolação: 0,7 mm.

Espessura nominal da cobertura: 0,8 mm.

Diâmetro nominal final: 6,2 mm.

Peso nominal: 77 kg/km.

Resistência elétrica CC a 20 ºC: 3,39 O/km.

Queda de tensão CC (120 ºC): 9,445 V/A·km.

Capacidade de condução de corrente (A):

20 ºC 51 A

30 ºC 44 A

40 ºC 36 A.

Normas Aplicáveis

NBR NM-280 – Condutores de cabos isolados.

BR 16690 – Instalações elétricas de arranjos fotovoltaicos.

NBR 16612 – Cabos de potência para sistemas fotovoltaicos.

NBR 5410 – Instalações elétricas de baixa tensão.

IEC 60228 – Condutores de cabos isolados.

EN 50618 – Cabos elétricos para sistemas fotovoltaico

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon

Fundação: 2016.

Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.

Fábricas: Manaus/AM e Sorocaba/SP.

Capacidade: maior produção de cabos solares da América Latina.

Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.

Cabos REISOLAR - Qualidades Técnicas

Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.

Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.

Segurança: antichama + baixa emissão de fumaça.

Resistência: à radiação UV, intempéries e variações de temperatura.

Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.

Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações

NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.

EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² - Descrição Técnica

Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.

Isolação: XLPO termofixo, livre de halogênios.

Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.

Tensão nominal:

0,6/1 kV em corrente alternada (CA).

Até 1,8 kV em corrente contínua (CC).

Temperatura de operação:

Permanente: -40 ºC a +90 ºC.

Sobrecarga: até 120 ºC (20.000 h).

Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)

Diâmetro nominal do condutor: 2,91 mm.

Espessura nominal da isolação: 0,7 mm.

Espessura nominal da cobertura: 0,8 mm.

Diâmetro nominal final: 6,2 mm.

Peso nominal: 77 kg/km.

Resistência elétrica CC a 20 ºC: 3,39 O/km.

Queda de tensão CC (120 ºC): 9,445 V/A·km.

Capacidade de condução de corrente (A):

20 ºC 51 A

30 ºC 44 A

40 ºC 36 A.

Normas Aplicáveis

NBR NM-280 - Condutores de cabos isolados.

BR 16690 - Instalações elétricas de arranjos fotovoltaicos.

NBR 16612 - Cabos de potência para sistemas fotovoltaicos.

NBR 5410 - Instalações elétricas de baixa tensão.

IEC 60228 - Condutores de cabos isolados.

EN 50618 - Cabos elétricos para sistemas fotovoltaico

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:

Fácil conexão entre painéis

Melhor durabilidade a exposição climática

Montagem direta em Painéis e Stringbox

Compatível com MC4 - Acoplador macho e fêmea

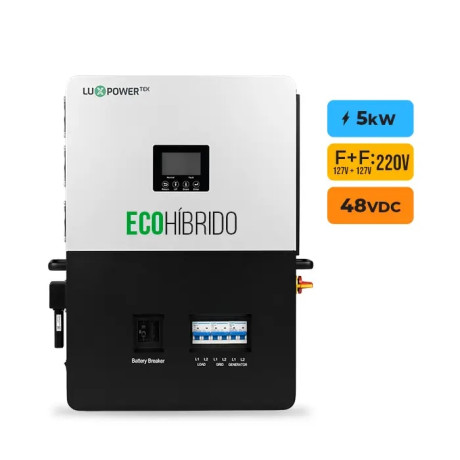

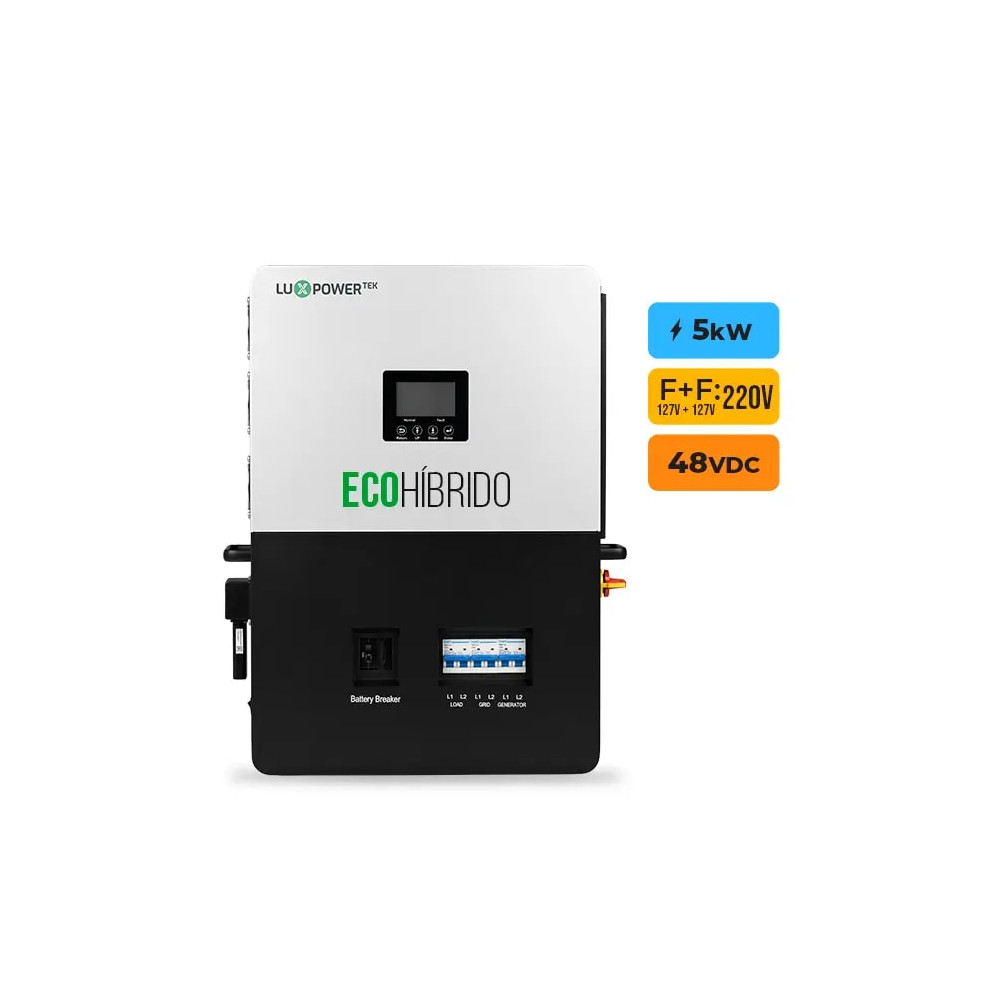

Inversor Solar Eco Híbrido – Autonomia energética com conexão inteligente à rede

O ECO-HÍBRIDO 5000 BR é um inversor híbrido bifásico inteligente desenvolvido para gestão completa de energia residencial ou comercial, com integração perfeita entre geração fotovoltaica, rede elétrica e armazenamento em baterias. Ideal para sistemas on-grid, off-grid e backup, ele oferece autonomia, segurança e eficiência no uso da energia elétrica.

Projetado para o mercado brasileiro o ECO-HÍBRIDO 5000 BR combina tecnologia avançada, design compacto e instalação simplificada, garantindo uma transição suave e automática entre as fontes de energia — rede, solar e bateria — em menos de 15 milissegundos, proporcionando alimentação contínua e estável. Com suporte para até 16 unidades em paralelo, o sistema é altamente escalável e adequado tanto para pequenas residências quanto para grandes instalações. Possui ainda porta dedicada para gerador e recursos de gerenciamento de carga inteligente, assegurando performance otimizada e maior vida útil do sistema.

Diferenciais Competitivos

Comutação ultrarrápida <15 ms

Suporte a até 16 inversores em paralelo

Porta exclusiva para gerador ou acoplamento AC

Proteção AFCI integrada para segurança avançada

Comunicação inteligente via Wi-Fi, RS485 e CAN

Design compacto e moderno

Operação silenciosa e eficiente

Descrição Técnica Detalhada

Entrada Fotovoltaica (PV DC)

Potência máxima de entrada PV: 8000 W (4000 W + 4000 W)

Tensão nominal de entrada PV: 320 V

Número de MPPTs independentes: 2 (1:1)

Faixa de tensão de entrada PV: 100 ~ 480 V

Faixa de tensão MPPT: 120 ~ 385 V

Tensão de partida: 100 V

Corrente máxima por MPPT: 17 A

Corrente máxima de curto-circuito por MPPT: 25 A

Bateria

Tipo compatível: Íons de Lítio

Tensão nominal: 48 V

Faixa de operação: 38,4 ~ 60 V

Corrente máxima de carga/descarga: 115 A

Potência máxima de carga/descarga: 5000 W

Funções automáticas:

Despertar da bateria via PV

Despertar da bateria via rede elétrica

Rede (Grid)

Tensão nominal de saída AC: 127/220 V

Frequência nominal: 60 Hz

Corrente máxima de entrada AC: 35 A

Potência máxima de entrada AC: 7370 W

Corrente contínua de passagem AC: 32 A

Gerador (GEN)

Tensão nominal: 127/220 V

Frequência nominal: 60 Hz

Corrente de entrada: 35 A

Potência nominal de entrada: 7370 W

Saída UPS (Ininterrupta)

Potência nominal: 5000 W

Tensão de saída: 127/220 V

Corrente nominal: 22,8 A

Frequência: 60 Hz

Potência de surto: 2×Pn por até 2 segundos

Tempo de comutação: <15 ms (único) / <30 ms (paralelo)

Forma de onda: Senoidal pura

THDv: <3%

Eficiência e Proteções

Eficiência MPPT: 99,9%

Eficiência global: 93%

Proteções:

Sobretensão / Sobrecorrente

Curto-circuito AC

Inversão de polaridade da bateria

Surtos AC Tipo III

Detecção de arco elétrico (AFCI)

Desligamento rápido

Disjuntores dedicados (AC, UPS, bateria e ge

Dados Gerais

Dimensões: 450 × 650 × 150 mm

Peso: 24 kg

Grau de proteção: IP20

Temperatura de operação: 0°C a 50°C

Armazenamento: -15°C a 60°C

Umidade relativa: 5% ~ 95%

Interface: LCD + LED / RS485 / Wi-Fi / CAN

Método de resfriamento: Inteligente (sem transformador)

Altura máxima de operação: <2000 m

Ruído típico: <50 dB

Certificações: CSA C22.2 No.107.1, UL 1741
