Gerador de Energia Solar Microinversor Sungrow Laje Inclinação

Gerador de Energia Solar On Grid

A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.

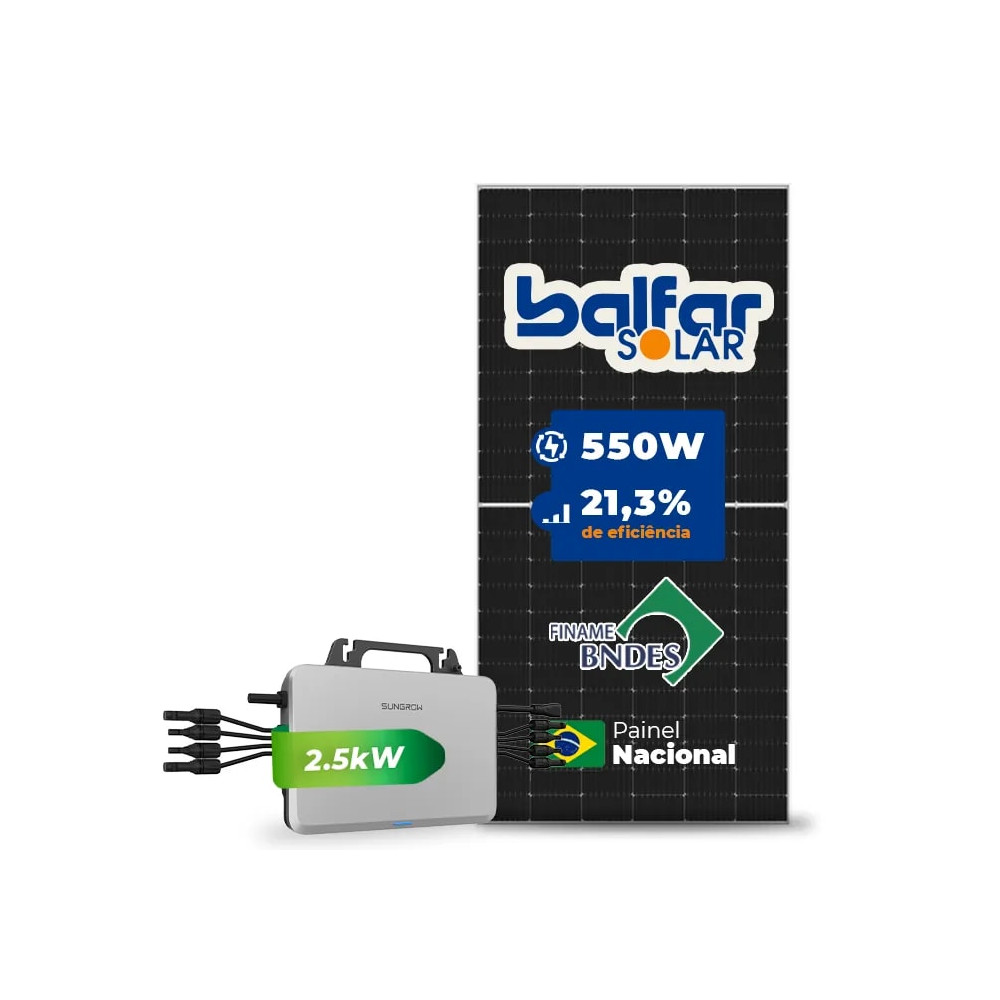

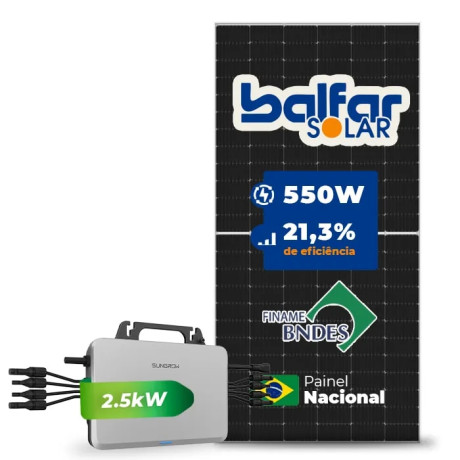

Esse Sistema Gerador Fotovoltaico com potência de 4,400 KWp,é composto por:

Componentes do Kit

Simulação de geração de energia baseada na irradiação solar por regiões do Brasil

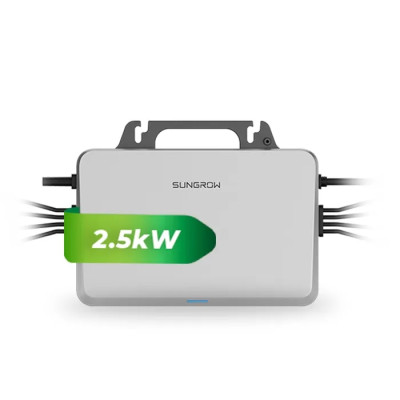

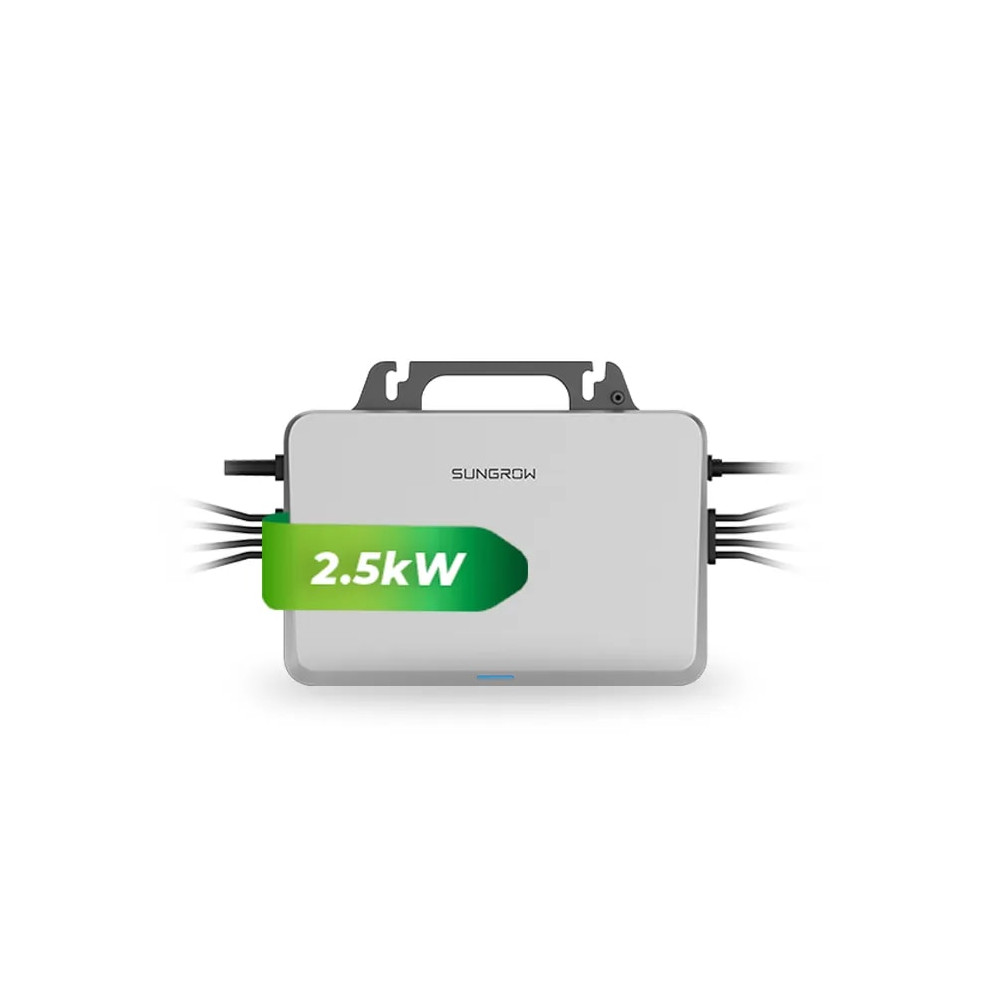

Microinversor Sungrow S2500S-L

O Sungrow S2500S-L é um microinversor monofásico de alta performance projetado para módulos de última geração. Com 4 MPPTs independentes e corrente de entrada de 18 A por trilho, ele atende perfeitamente aos painéis de alta potência do mercado atual, garantindo máxima eficiência, segurança e confiabilidade.

Entrada CC (Corrente Contínua)

Potência recomendada por módulo FV: 560 a 720 W

Tensão máxima de entrada: 60 V

Tensão mínima de entrada / inicialização: 16 / 22 V

Faixa MPPT: 16 a 60 V

MPPTs: 4 independentes

Corrente máxima de entrada FV: 18 A × 4

Corrente de curto-circuito (Isc): 23 A × 4

Saída CA (Corrente Alternada)

Tipo de rede: Monofásica

Potência nominal: 2.500 W

Potência aparente máxima: 2.500 VA

Corrente máxima de saída: 11,4 A

Corrente nominal de saída:

11,4 A @ 220 V

10,9 A @ 230 V

10,4 A @ 240 V

Tensão nominal: 220/230/240 V

Faixa de tensão da rede: 176 a 276 V

Frequência: 50/60 Hz

Faixa de frequência:

50 Hz: 45 a 55 Hz

60 Hz: 55 a 65 Hz

THD: < 5%

Fator de potência: > 0,99

Máximo por circuito: 3 unidades (consultar requisitos locais)

Eficiência: Eficiência máxima: 96,5 %

Funções de Proteção

Monitoramento de rede: Sim

Proteção contra corrente de fuga: Sim

Monitoramento de módulo FV: Sim

Função de desligamento rápido: Compatível com IEC 63027

Proteção contra surtos: Tipo II

Entrada CC em baixa tensão: evita riscos de arco elétrico

Dados Gerais

Dimensões (L x A x P): 346 × 227 × 46 mm

Peso: 5,5 kg

Instalação: Suporte / estrutura

Grau de proteção: IP67

Consumo noturno: < 50 mW

Temperatura operacional: –40 a 80 °C

Umidade: até 100%

Resfriamento: Natural (sem ventiladores)

Altitude máxima: 2.000 m

Exibição: LED

Comunicação: WLAN

Conexão CC: Compatível com MC4

Conexão CA: Plug-and-play

Normas atendidas:

IEC 62109-1/2

IEC 62116

IEC 61683

IEC 50530

IEC 61000-3-2 / 3-12

IEC 60529

RECOMENDAÇÃO

Caso a instalação seja feita com um cabo tronco de isolação XLPE e o circuito formado for o único dentro do conduíte, é possível instalar até 3 micro inverores no mesmo cabo tronco. Caso a isolação seja PVC e / ou estiver utilizando um conduíte compartilhado, a quantidade de micro inversores no cabo tronco fica limitada a 2.

Garantia de 10 anos

A potência e eficiência que o seu projeto precisa, com as facilidades do FINAME!

Potência: 550W

Eficiência de 21,3%

Tecnologia nacional com FINAME

Garantia linear de 30 anos

Ideal para usinas e projetos de grande porte

Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.

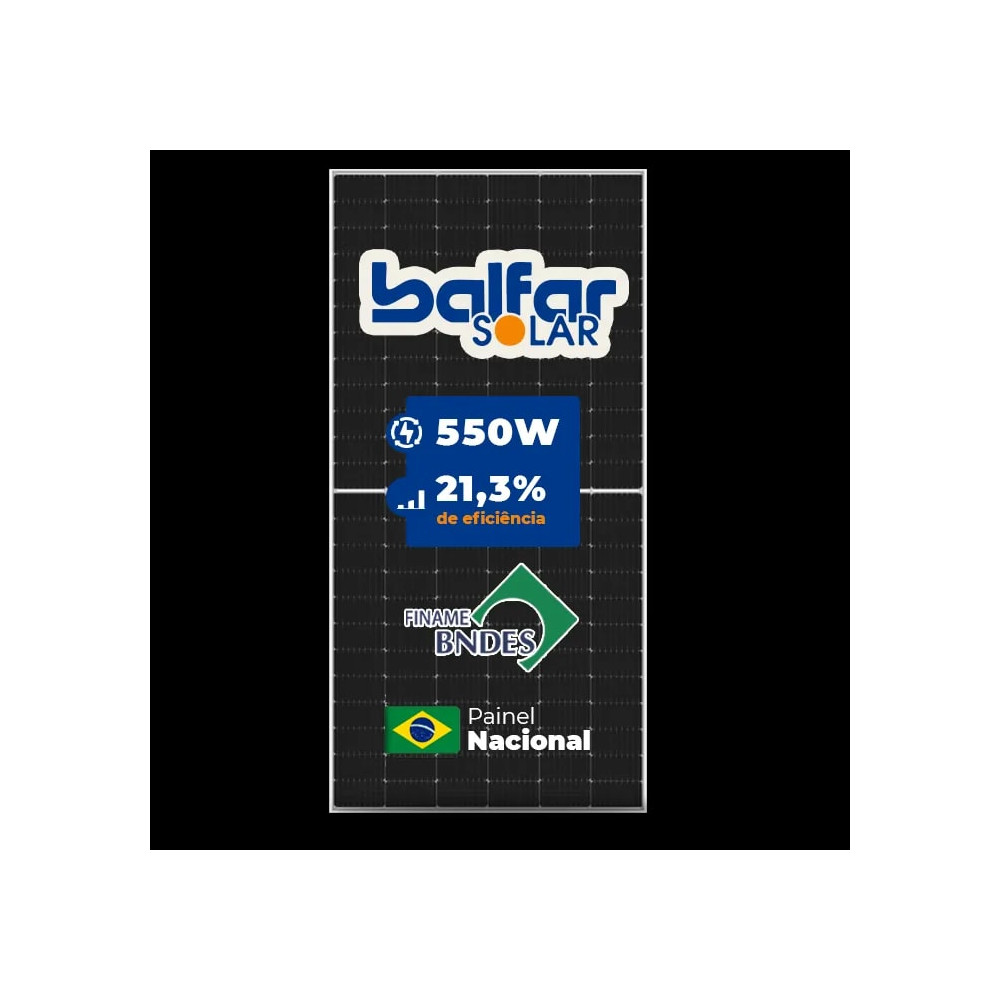

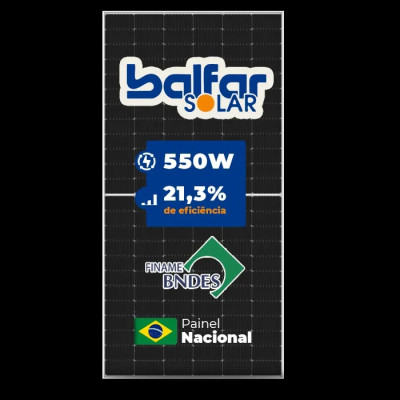

Descrição Técnica – Painel Solar Balfar BS144M-550W

Modelo: BS144M-550W

Tipo de célula: Monocristalino 182 × 182 mm

Configuração: 144 células (6x24)

Potência máxima (Pmax): 550W

Eficiência do módulo: 21,3%

Tensão em Pmax (Vmp): 42,40V

Corrente em Pmax (Imp): 12,98A

Tensão de circuito aberto (Voc): 50,20V

Corrente de curto-circuito (Isc): 13,82A

Vidro frontal: Vidro solar de alta transparência (3,2 mm)

Estrutura: Alumínio anodizado (cor prata)

Caixa de junção: IP68

Cabos: 4,0 mm² – 280 mm

Conector: MC4 (original ou compatível)

Temperatura de operação: -40 °C a +85 °C

Tensão máxima do sistema: 1500VDC (IEC)

Classificação máxima do fusível: 25A

Coeficiente de temperatura (Pmax): -0,36%/°C

Certificação FINAME: Sim

Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência

CÓDIGO FINAME PAINEIS E GERADORES

• 4175050 -SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW
• 4183467 - SISTEMA GERADOR FOTOVOLTAICO - ENTRE 75KW E 375KW

Certificações e Conformidades – Balfar BS144M-550W

FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.

Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.

IEC (Com base nas normas da indústria solar):

IEC 61215: Testes de desempenho para módulos fotovoltaicos

IEC 61730: Requisitos de segurança elétrica e mecânica

Testes em ambiente agressivo:

Resistência à névoa salina

Resistência à corrosão por amônia

Teste com areia trazida pelo vento

(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)

Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.

Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.

Detalhes do Registro inmetro

Estrutura para Laje – 4 Placas Solares | Pratyc

A Estrutura para Laje 4 Placas da Pratyc é a solução ideal para a fixação segura e eficiente de módulos fotovoltaicos em coberturas planas. Produzida em alumínio 6063-T5 ou 6005-T5 e componentes em aço inox 304, oferece alta durabilidade, resistência à corrosão e fácil montagem, garantindo performance e segurança em projetos residenciais, comerciais e industriais.

#MPORTANTE#Sistema com cavaletes#iMPORTANTE

O sistema conta com cavaletes reguláveis para diferentes ângulos de inclinação (18°, 19° e 21°), otimizando a captação de energia solar conforme a necessidade do projeto. Seu design inteligente facilita o transporte, montagem e alinhamento dos módulos, preservando a estanqueidade da cobertura.

Diferenciais e Benefícios:

Compatível com até 4 módulos solares

Estrutura leve, resistente e de longa vida útil

Ajuste de inclinação para melhor geração de energia

Kit completo com grampos finais, intermediários, perfis, contraventos e emendas

Montagem simplificada, com menos tempo de instalação

Ideal para lajes de concreto com blocos de fixação, evitando infiltrações

Aplicações:

Projetos fotovoltaicos residenciais, comerciais e industriais que necessitem instalação sobre lajes planas, com alta resistência estrutural e acabamento profissional.

Conteúdo do Kit:

4 Cavaletes para laje – Alumínio 6063-T5 ou 6005-T5

2 Contraventos para cavalete – Alumínio 6063-T5 ou 6005-T5

4 Grampos finais completos – Alumínio 6063-T5

6 Grampos intermediários completos + 2 extras – Alumínio 6063-T5

4 Emendas completas – Alumínio 6063-T5

Parafusos T M8x25 e porcas flangeadas M8 – Inox 304

#ATENCAO#Não acompanha o kit de perfil#ATENCAO#

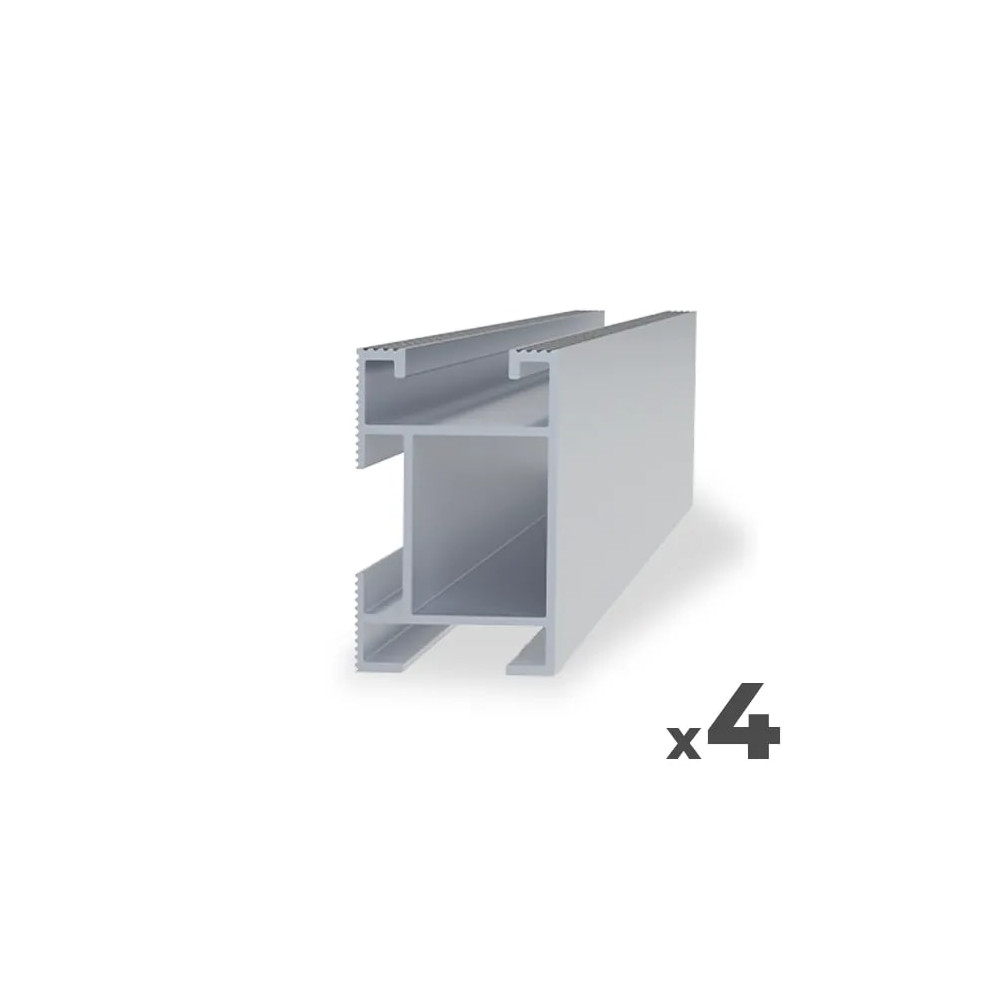

Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5

Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.

Modelos disponíveis: H, C ou Híbrido

Comprimento: 2,40 m

Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)

Características: leve, anticorrosivo, fácil de manusear e instalar

Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
